Données matériau iglidur® AB

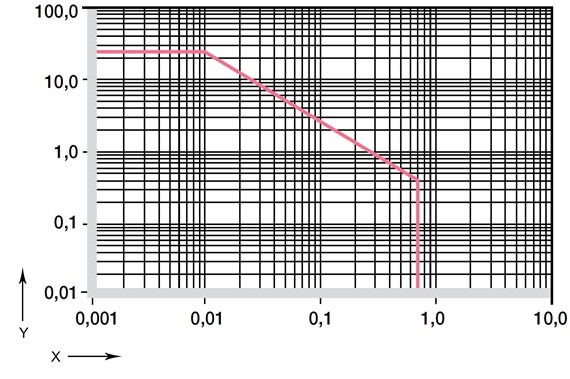

Graphique 02 : Pression de surface statique admissible en fonction de la température (60 MPa à +20 °C)

X = température [°C]
Y = charge [MPa]

Graphique 03 : Déformation sous l´effet de charges et de températures élevées

X = charge [MPa]
Y = déformation [%]

Propriétés mécaniques

La résistance à la compression des paliers lisses en iglidur® AB diminue à mesure que la température augmente. La pression de surface statique admissible constitue une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne sauraient en être tirées.






Le graphique 03 montre la déformation élastique de l’iglidur® AB en présence de charges radiales. Cette éventuelle déformation plastique dépend entre autres de la durée de la sollicitation.

Vitesse maximale de glissement

m/s	en rotation	en oscillation	linéaire
continue	0,7	0,5	1,0
à court terme	1,0	0,7	1,8

Tableau 03 : Vitesse maximale de glissement

Vitesses de glissement admissibles

L’iglidur® AB convient surtout aux vitesses de glissement faibles en fonctionnement à sec, les valeurs limites indiquées dans le tableau 03 ne pouvant toutefois être atteintes qu´en présence de très faibles sollicitations en pression. Aux vitesses indiquées, le frottement peut provoquer une hausse allant jusqu´à la limite de la température admissible en service continu. En pratique, ces valeurs limites ne peuvent pas toujours être atteintes en raison des interactions entre les différents facteurs ayant une influence.

Températures

Les températures régnant dans le palier ont aussi une influence sur l´usure de ce dernier. Cette usure augmente avec la température et l´influence est particulièrement forte à partir d´une température de +60°C. Une protection supplémentaire est nécessaire à partir de +50 °C.

iglidur® AB	A sec	Graisse	Huile	Eau
Coefficients de frottement µ	0,11 - 0,21	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement contre l´acier (Ra = 1 µm, 50 HRC)

Coefficient de frottement et usure

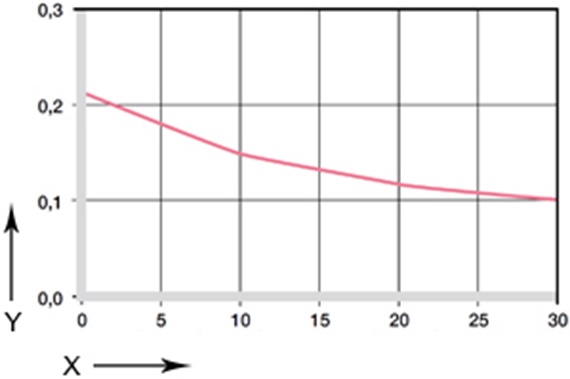

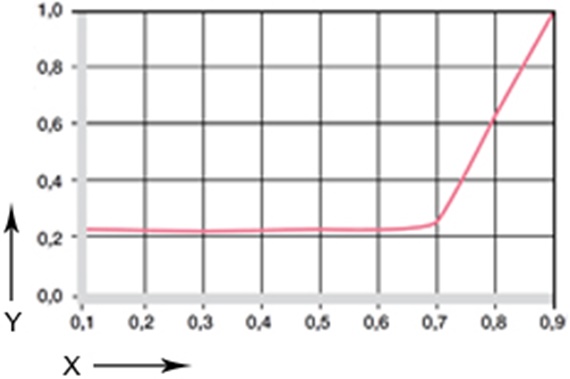

Le coefficient de frottement et la résistance à l´usure varient en fonction des paramètres de l´application (graphiques 04 et 05).

Graphique 06 : Usure avec différents matériaux d´arbre, p = 1 MPa, v = 0,3 m/s

X = matériau de l´arbre
Y = usure [μm/km]

A = aluminium, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, trempé chromé
E = St37
F = V2A
G = X90

Matériaux d´arbre

Le frottement et l´usure dépendent aussi largement du matériau de l´arbre. Les arbres trop lisses entraînent une hausse du coefficient de frottement et de l´usure des paliers. Le graphique 06 présente un extrait des résultats de tests effectués avec des arbres en différents matériaux. En rotation à une charge de 1 MPa, l´usure est très semblable pour tous les arbres testés. Seuls les arbres en aluminium anodisé dur génèrent une usure nettement supérieure. Le degré d´usure en oscillation et en rotation à charge croissante est aussi très semblable, comme le montre le graphique 07, les autres paramètres étant identiques.

Agent	Tenue
Alcools	+ à 0
Hydrocarbures	+
Graisses, huiles, sans additifs	+
Carburants	+
Acides faibles	0 à -
Acides forts	-
Lessives faibles	+
Lessives fortes	0

+ bonne tenue      0 tenue relative      - mauvaise tenue
Données toutes à température ambiante [+20 °C] Tableau 05 : Résistance chimique de l´iglidur® W300

Propriétés électriques

Résistance spécifique	> 1013 Ωcm
Résistance superficielle	> 1012 Ω

Rayonnements radioactifs

Les paliers lisses en iglidur® AB y sont résistants jusqu’à une intensité de 3 · 102 Gy.

Résistance aux UV

La couleur des paliers lisses en iglidur® AB se modifie sous l’influence des rayons UV. Leur dureté, leur résistance à la compression et leur résistance à l’usure restent toutefois les mêmes.

Vide

Sous vide un dégazage peut se produire. Par conséquent, il peut être utile de sécher les paliers préalablement.

Absorption maximale d’humidité

à +23 °C/50 % h.r.	0,2 % du poids
Absorption maxi d´eau	0,4 % du poids

Tableau 06 : Absorption d´humidité

Graphique 10 : Influence de l´absorption d´humidité

X = absorption d´humidité [% de poids]
Y = réduction ø interne [%]

Absorption d’humidité

L´absorption d´humidité des paliers lisses en iglidur® AB est d'environ 0,8 % en climat normal. La limite de saturation dans l´eau est de l´ordre de 1,6 %.

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® AB E10 [mm]	Boîtier H7 [mm]
jusqu´à 3	0 - 0,025	+0,014 +0,054	0 +0,010
> 3 bis 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 bis 10	0 - 0,036	+0,025 +0,083	0 +0,015
> 10 bis 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 bis 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 bis 50	0 - 0,062	+0,050 +0,150	0 +0,025
> 50 bis 80	0 - 0,074	+0,060 +0,180	0 +0,030

Tableau 07 : Tolérances importantes selon ISO 3547-1 après emmanchement

Tolérances de montage

Les paliers lisses en iglidur® AB sont des paliers standard pour les arbres tolérancés h (recommandation : au moins h9). Les paliers sont faits pour être emmanchés dans un logement tolérancé H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers se met automatiquement à la tolérance E10. Le rapport entre le diamètre intérieur et la tolérance de montage varie en fonction de l´absorption d´humidité. Pour certaines cotes, la tolérance peut dévier de cette valeur en fonction de l´épaisseur des parois (cf. gamme de produits).
