Paliers lisses iglidur® et roulements à aiguilles dans un test comparatif d'usure

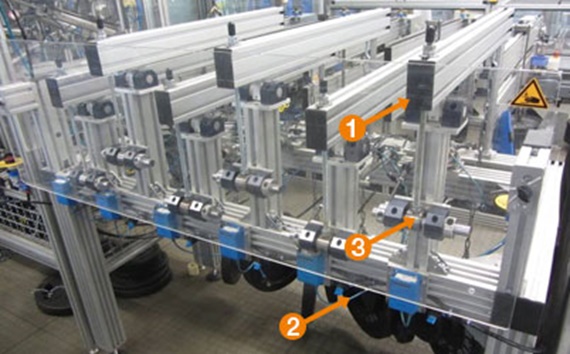

Le client a mis à notre disposition les arbres utilisés dans son application afin qu'une série de tests soit effectuée dans le laboratoire igus®. Ces essais ont été faits dans notre propre laboratoire de tests sur une machine de test standard. L'application du client peut être parfois exposée à une forte pénétration de saleté. Un graissage n'est donc pas souhaité. De surcroît, le graissage nécessaire pour les roulements à aiguilles ne peut être garanti que de manière limitée sur toute la durée de fonctionnement. Ont donc été comparés les paliers lisses en service normal, c'est-à-dire à sec sans graissage, et les roulements à aiguilles avec et sans graissage. Dans un premier temps, tous les tests ont été effectués sans pénétration de saleté. Pour les paliers lisses iglidur®, le critère d'usure était la modification du diamètre intérieur dans le sens de la charge. A cet effet, le diamètre intérieur a été mesuré avec un micromètre avant et après les tests. La différence est l'usure. Le nombre de cycles a permis de calculer le kilométrage afin de pouvoir comparer l'usure. Le diamètre intérieur des roulements à aiguilles n'a pas pu être mesuré avec les moyens dont dispose le laboratoire. Ici, l'usure a été déterminée par la perte de masse, entre autres.

Le test d'usure a été effectué avec les paramètres suivants :



Paramètre			Valeur
Entrepôt	iglidur® P210	iglidur® Q	iglidur® Q2	Roulement à aiguilles	Roulement à aiguilles
Arbre	Arbre du client (nitruré)	Arbre du client (nitruré)	Arbre du client (nitruré)	Arbre du client (nitruré)	Arbre du client (nitruré)
Charge	4 MPa	4 MPa	4 MPa	4 MPa	4 MPa
Type de mouvement	Oscillation	Oscillation	Oscillation	Oscillation	Oscillation
Angle d'oscillation	60°	60°	60°	60°	60°
Vitesse	0,01 m/s	0,01 m/s	0,01 m/s	0,01 m/s	0,01 m/s
Lubrification	non	non	non	non	OKS 400 (une fois)
Nombre de cycles de consigne	600000	600000	600000	600000	600000

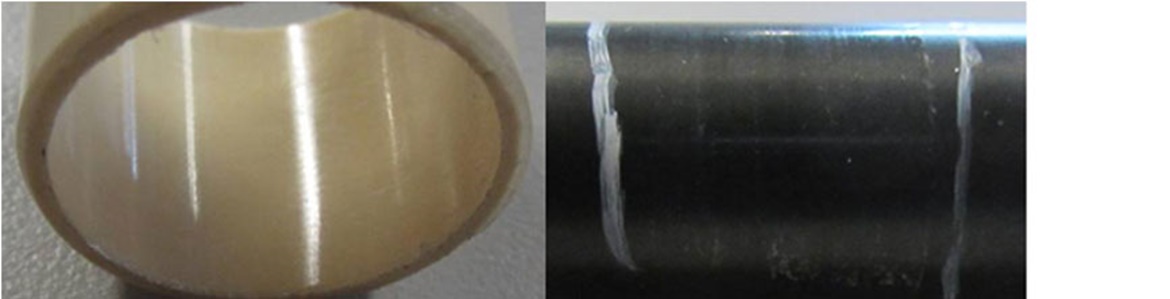

Photo 2 : palier en iglidur® P210 testé sans graissage, avec son arbre

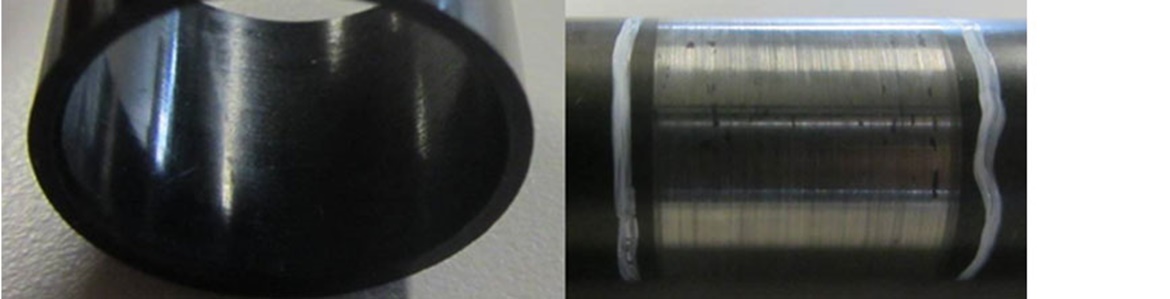

Photo 3 : palier en iglidur® Q testé sans graissage, avec son arbre

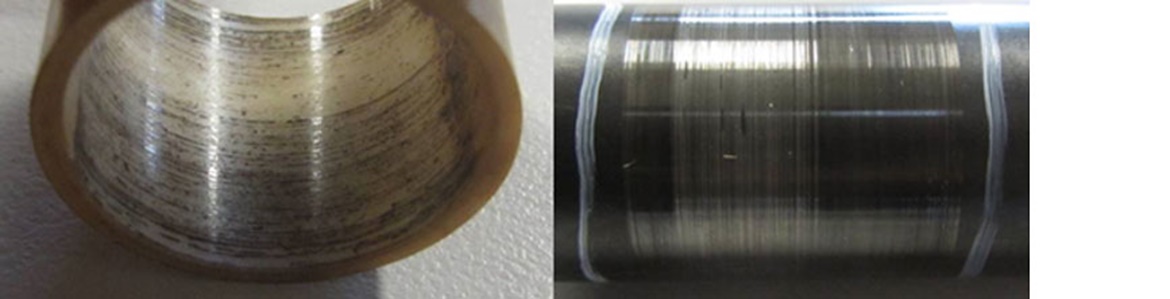

Photo 4 : palier en iglidur® Q2 testé sans graissage, avec son arbre

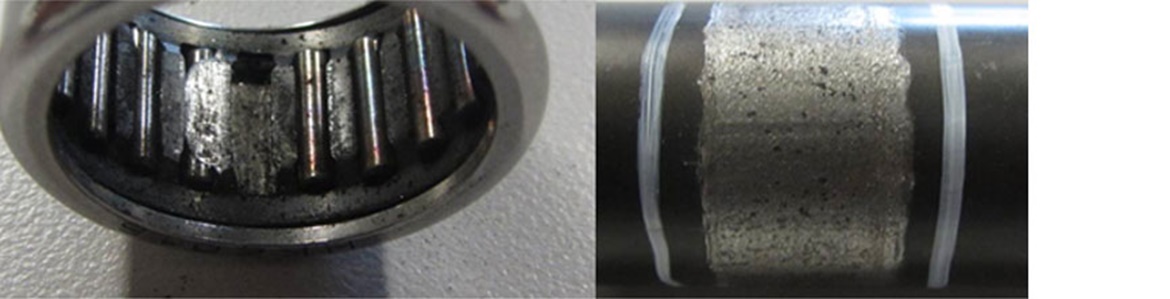

Photo 5 : roulement à aiguilles testé sans graissage, avec son arbre

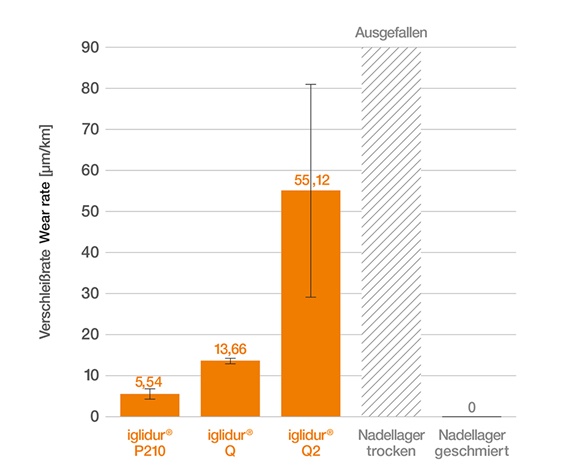

Comparaison de l'usure moyenne

iglidur® P210, iglidur® Q, iglidur® Q2 ; p=4MPa ; v=0,01 m/s ; angle d'oscillation 60°

Résultat :

Les roulements à aiguilles non graissés ont défailli après environ 1/10^jusqu' à 1/3 de la durée de consigne. L'arbre a aussi été très endommagé. Les roulements à aiguilles graissés sont devenus plus lourds. Cela est probablement dû à la graisse qui s'est accumulée dans le roulement et sur laquelle l'abrasion et la saleté se sont agglutinées. Il semble toutefois que l'usure au niveau du roulement ait été très faible. Tous les paliers lisses iglidur® ont atteint la durée de vie de consigne et sont encore pleinement fonctionnels, tout comme les roulements à aiguilles graissés. Les arbres ne présentent que de faibles traces de passage. Ce sont les paliers lisses en iglidur® P210 qui ont obtenu les meilleurs résultats en matière d'usure et les traces de passage sur les arbres sont aussi les plus faibles en combinaison avec ces paliers en iglidur® P210. Sur la base de ces résultats, la recommandation porte sur une solution sans graisse avec un palier lisse en iglidur® P210. Des tests complémentaires avec pénétration de saleté peuvent aussi être effectués dans un deuxième temps si besoin est.
