iglidur® A350 - Données de matériau

Tableau de matériaux

Propriétés générales Unité iglidur® A350 Procédure de test
Densité g/cm³ 1,42
Couleur bleu
Absorption maxi d'humidité à 23°C / 50% H.R. % de poids 0,6 DIN 53495
Absorption maxi d'eau % de poids 1,9
Coefficient de frottement dynamique contre l'acier µ 0,10 - 0,20
Facteur p x v, maxi (à sec) MPa x m/s 0,4

Propriétés mécaniques
Module d'élasticité transversale MPa 2.000 DIN 53457
Résistance à la flexion à 20°C MPa 110 DIN 53452
Résistance à la compression (axiale) MPa 78
Pression de surface statique admissible (20°C) MPa 60
Dureté Shore D 76 DIN 53505

Propriétés physiques et thermiques
Température supérieure d'utilisation en continu °C +180
Température maximum d'emploi à courte durée °C +210
Température inférieure d'utilisation °C -100
conductivité thermique [W/m x K] 0,24 ASTM C 177
Coefficient de dilatation thermique (à 23°C) [K-1 x 10-5] 8 DIN 53752

Propriétés électriques
Résistance spécifique Ωcm > 1011 DIN CIE 93
Résistance superficielle Ω > 1011 DIN 53482

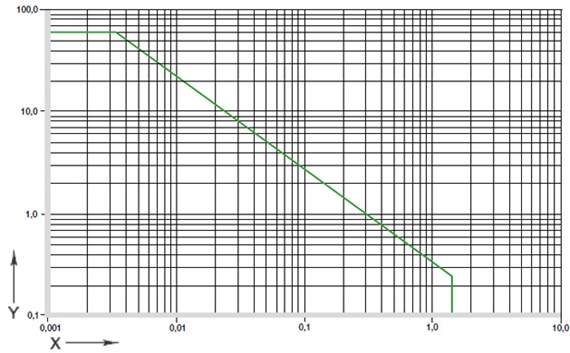

Graphique 01 : Valeurs pv admissibles pour les paliers lisses en iglidur® A350


Fig. 01 : Facteurs p x v admissibles des Paliers en iglidur® A350 d´une épaisseur de 1 mm à sec avec un arbre en acier, à +20 °C, dans un alésage en acier

X= Vitesse de glissement [m/s]
Y=Charge[MPa]
Les Paliers Lisses en iglidur® A350 ont été conçus de manière à pouvoir résister à toutes les charges se produisant dans le secteur alimentaire et du conditionnement. Même les charges élevées des dispositifs de levage ou des presses ne posent aucun problème et les Paliers fonctionnent en toute fiabilité sans lubrification supplémentaire.

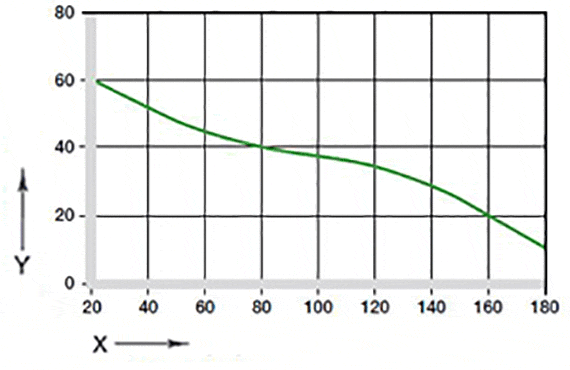

Fig. 02 : Pression de surface maximum admissible en fonction de la température (60 MPa dans +20 °C)

X = Température [°C]
Y = Charge [MPa]
Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® A350 baisse à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.

La figure 03 montre la déformation élastique de l´iglidur® A350 en présence d´une charge radiale. Cette déformation est inférieure à 5 % à la pression de surface maximale de 60 Mpa.

Vitesse de glissement maximale

m/s Rotation Oscillant Linéaire
en continu 1 0,8 2,5
à courte durée 1,2 0,9 3
Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

Les Paliers Lisses en iglidur® A350 conviennent bien aux vitesses faibles à moyennes, en rotation comme en oscillation. Les taux d´usure sont semblables, aucun des deux mouvements ne pouvant de ce fait être privilégié. L´iglidur® A350 convient aussi aux mouvements linéaires. En présence de vitesses de glissement élevées, il convient de se demander s´il ne vaudrait pas mieux faire appel à de l´iglidur® J ou à de l´iglidur® L250, l´usure de ces matériaux étant moins importante.

iglidur® A350 Températures d'emploi
minimum - 100 °C
maximum, en continu + 180 °C
maximum, à courte durée + 210 °C
Fixation axiale supplémentaire à partir de + 140 °C
Tableau 03: Températures limites

Températures

La résistance aux températures élevées de l´ iglidur® A350 en fait le matériau idéal pour les paliers lisses utilisés dans le secteur alimentaire. Une sécurisation supplémentaire est nécessaire à partir de +140 °C. Le taux d´usure des paliers lisses en iglidur® A350 n´augmente que peu aux températures élevées. Les tests d´usure ont donné de bons résultats avec tous les matériaux d´arbre testés à des températures de +100 °C.

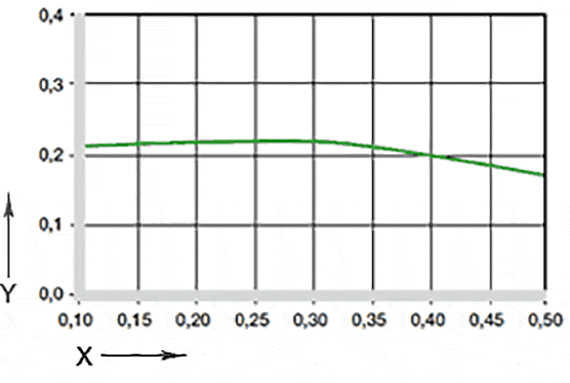

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 1 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

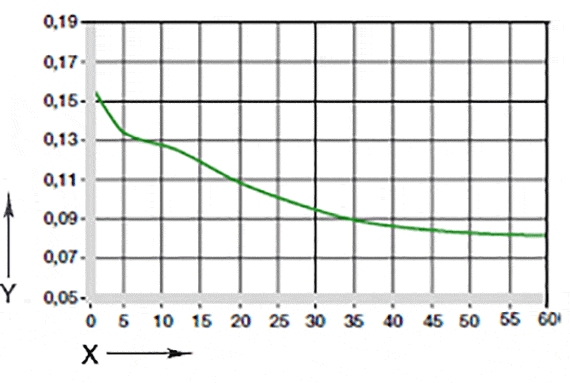

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Le coefficient de frottement de l´ iglidur® A350 contre l´acier est moyen (graphiques 04 et 05).
iglidur® A300 Fonctionnement
à sec
Graisse Huiles Eau
Coefficients de
frottement µ
0,1 - 0,2 0,09 0,04 0,04

Tableau 04 : Coefficient de frottement de l´iglidur® A350 avec de l´acier (Ra = 1 μm, 50 HRC)

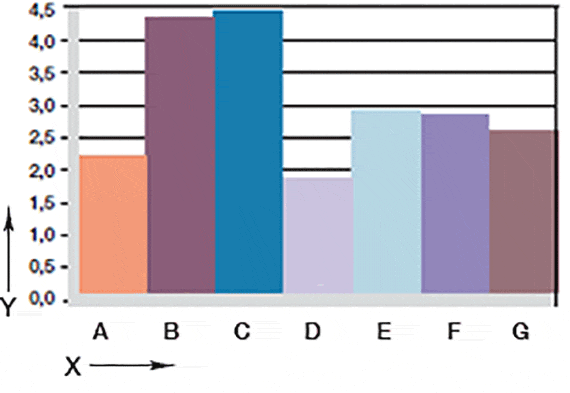

Graphique 06 : Usure en rotation des avec arbres en différents matériaux Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,5 m/s



X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempe
E = St37
F = V2AL
G = X90

Matériaux d'arbres

Pour l´utilisation dans le secteur alimentaire, il va de soi que les aciers non corrosifs sont privilégiés. Les essais ont donc surtout été effectués avec ce type de matériaux. Ils ont montré qu´il n´y a pas de favori clair et que le 304L, le X90 et l´acier trempé chromé offrent de bons résultats. L´aluminium anodisé dur est lui aussi adapté, tant pour les mouvements linéaires que rotatifs.

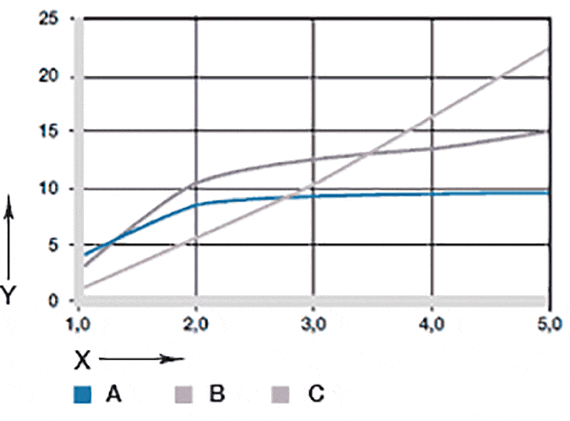

Graphique 07 : Usure avec des arbres en différents matériaux Fig. 07 : usure avec différents matériaux d'arbre en rotation, en fonction de la charge

X = Charge [MPa]
Y = Usure [μm/km]

A = Cf53
B = 304L
C =X90

Agents Tenue
Alcools +
Hydrocarbures + à 0
Graisses, huiles sans additifs +
Carburants +
Acides dilués +
Acides forts +
Bases diluées +
Bases fortes +
+ bonne tenue      0 tenue relative      - mauvaise tenue
Ces données concernent la résistance chimique à température ambiante[+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® A350


Propriétés électriques

Résistance spécifique > 1011 Ωcm
Résistance superficielle > 1011 Ω

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® A350 résistent aux acides dilués et aux lessives alcalines, aux alcools et aux produits de nettoyage. Ils résistent également à la plupart des lubrifiants. Les Paliers Lisses en iglidur® A350 résistent aux produits de nettoyage courants utilisés dans le secteur alimentaire. Esters, cétones, chlorures d´hydrogène, aromates et solvants de haute polarité attaquent l´iglidur® A350.

Rayonnements radioactifs

Les Paliers Lisses en iglidur® A350 résistent aux rayons radioactifs jusqu´à une intensité de 2 x 102 Gy.

Résistance aux UV

Les Paliers Lisses en iglidur A350® résistent au rayonnement UV.


Vacuum

Les Paliers Lisses en iglidur® A350 s´évaporent sous vide. Ils ne peuvent être utilisés dans le vide qu'à sec.

Propriétés électriques

Les Paliers Lisses en iglidur® A350 sont électriquement isolants.

Maximum moisture absorption
dans +23 °C/50 % r. F. 0,6 % du poids
Absorption maxi d'eau 1,9 % du poids
Tableau 06 : L'absorption d'humidité par les Paliers iglidur® A350

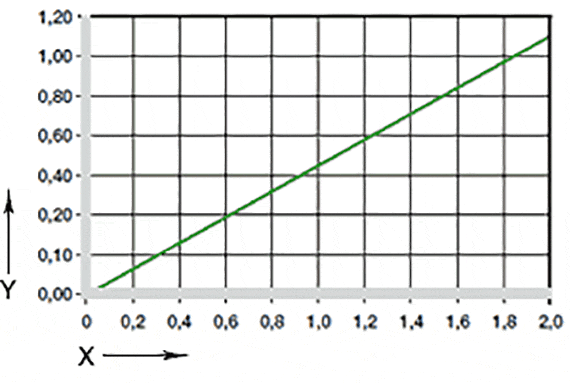

Influence de l´absorption d´humidité Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

Absorption d'humidité

L´absorption d´humidité par l´iglidur® A350 est faible et peut être négligée lors de l´utilisation de Paliers Lisses standard. Même à saturation totale, l´iglidur® A350 n´absorbe pas plus de 1,9 % d´eau.

Diamètre
d1 [mm]
Arbre h9
[mm]
iglidur® A350
F10 [mm]
Housing H7
[mm]
jusqu'à 3 0 - 0,025 +0,006 +0,046 0 +0,010
> 3 bis 6 0 - 0,030 +0,010 +0,058 0 +0,012
> 6 bis 10 0 - 0,036 +0,013 +0,071 0 +0,015
> 10 bis 18 0 - 0,043 +0,016 +0,086 0 +0,018
> 18 bis 30 0 - 0,052 +0,020 +0,104 0 +0,021
> 30 bis 50 0 - 0,062 +0,025 +0,125 0 +0,025
> 50 bis 80 0 - 0,074 +0,030 +0,150 0 +0,030

Tableau 07 : Tolérances importantes en vertu de ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses en iglidur® A350 sont des paliers standard pour arbres tolérancés h (au moins h9 recommandé). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers se règle de lui-même avec une tolérance F10.
