iglidur® A290 - Données du matériau

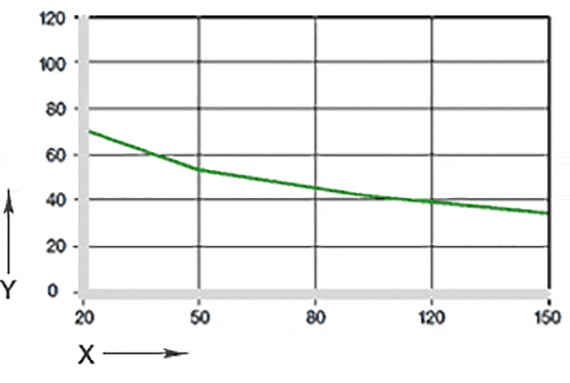

Fig. 02 : Pression de surface maximum admissible en fonction de la température (70 MPa dans +20 °C)

X = Température [°C]
Y = Charge [MPa]

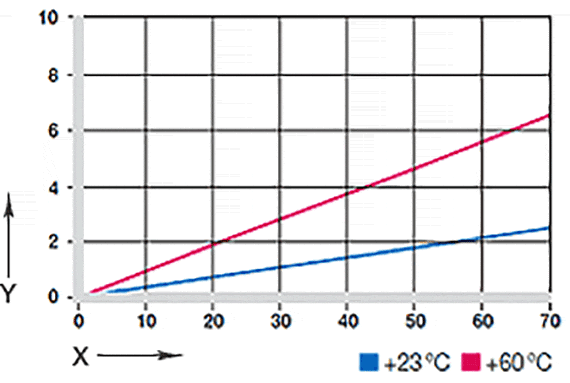

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des paliers lisses en iglidur® A290 baisse à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.

A cette charge, la déformation est d´environ 2,5 % seulement à température ambiante. La déformation plastique peut être négligée jusqu'à cette charge. Elle dépend toutefois de la durée de l'effet. La fig. 03 montre la déformation élastique de l'iglidur® A290 en présence de charges radiales.

m/s	Rotation	Oscillant	Linéaire
en continu	1	0,7	3
à courte durée	2	1,4	4

Tableau 02: Vitesses de glissement maxi

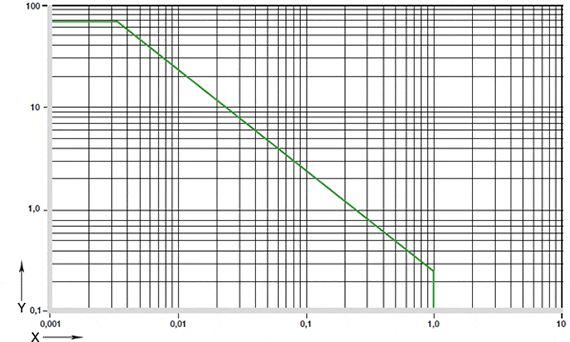

Vitesses de glissement admissibles

L'iglidur® A290 convient aux vitesses de glissement peu élevées. Les paliers iglidur® A290 s'échauffent plus que d'autres paliers en raison de leur frottement relativement peu important, aux charges peu élevées notamment. Ce frottement augmente à mesure que la vitesse accroît.

iglidur® A290	Températures d'emploi
minimum	- 40 °C
maximum, en continu	+ 140 °C
maximum, à courte durée	+ 180 °C
Fixation axiale supplémentaire à partir de	+110 °C

Tableau 03 : Températures limites pour l´iglidur® A290

Températures

La résistance à la compression des Paliers Lisses en iglidur® A290 baisse à mesure que la température augmente. La figure 02 illustre ce phénomène. Les températures régnant à l'intérieur du système exercent également une influence sur l'usure du Palier. L´usure augmente à mesure qu´augmente la température. Cette corrélation est particulièrement visible à partir de +120 °C. Une sécurisation supplémentaire est nécessaire pour les températures supérieures à +110 °C.

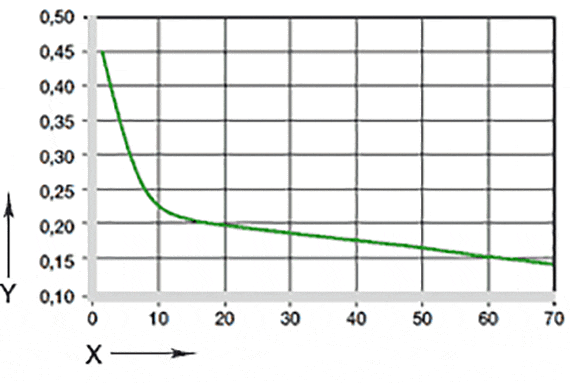

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

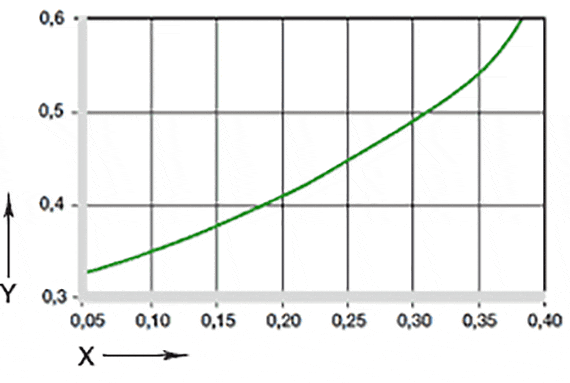

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Le coefficient de frottement se modifie tout comme la résistance à l´usure à mesure que la charge et la vitesse de glissement augmentent (graphiques 04 et 05).

iglidur® A290	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,13 - 0,40	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement de l´iglidur® A290 avec de l´acier (Ra = 1 μm, 50 HRC)

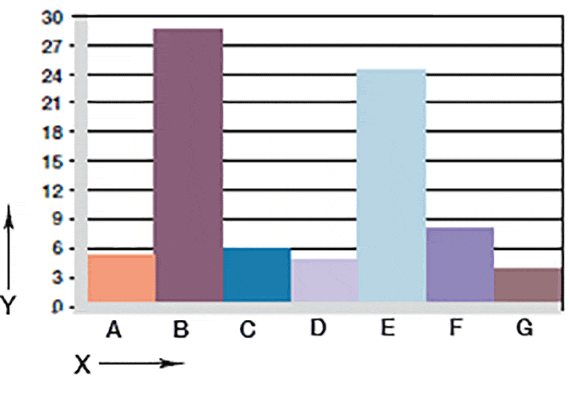

Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F = V2A
G = X90

Matériaux d'arbres

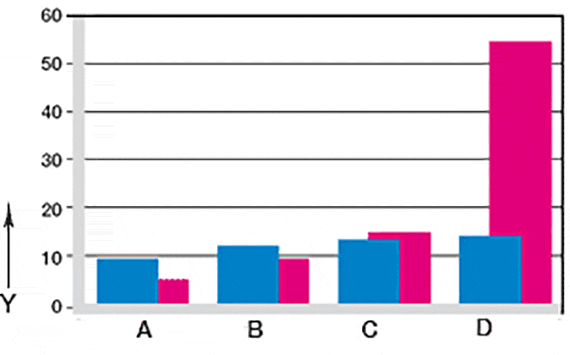

Les graphiques 06 et 07 montrent un extrait des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® A290. L'amélioration des propriétés tribologiques de l'iglidur® A290 par rapport à celles de l'iglidur® A200 s'exprime également dans les valeurs d'usure. A faible charge, les différences de résistance à l'usure sont très fortes en fonction des matériaux d'arbres combinés aux Paliers Lisses iglidur® A290.

Agents	Tenue
Alcools	+ à 0
Hydrocarbures	+
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	0 à -
Acides forts	-
Bases diluées	+
Bases fortes	+ à 0

+ bonne tenue      0 tenue relative      - mauvaise tenue
Ces données concernent la résistance chimique à température ambiante[+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® A290

Propriétés électriques

Résistance spécifique	> 1011 Ωcm
Résistance superficielle	> 1011 Ω

Résistance aux produits chimiques

Les paliers lisses en iglidur® A290 résistent bien aux produits chimiques. Ils sont également compatibles avec la plupart des lubrifiants. L´iglidur® A290 n´est pas attaqué par la plupart des acides organiques et anorganiques faiblement dosés.


Rayonnements radioactifs

Les paliers lisses iglidur® A290 résistent au rayonnement jusqu'à une intensité de 3 x 10² Gy.

Résistance aux UV

Les Paliers Lisses iglidur® A290 résistent aux rayons ultraviolets, avec toutefois une dégradation des propriétés tribologiques.

Vide

Les paliers lisses iglidur® A290 ne peuvent être utilisés dans le vide que sous réserve en raison de leur forte absorption d'eau.

Propriétés électriques

Les Paliers iglidur® A290 sont isolants.

Maximum moisture absorption
dans +23 °C/50 % r. F.	1,7 % du poids
Absorption maxi d'eau	7,3 % du poids

Tableau 06 : L'absorption d'humidité par les Paliers iglidur® A290

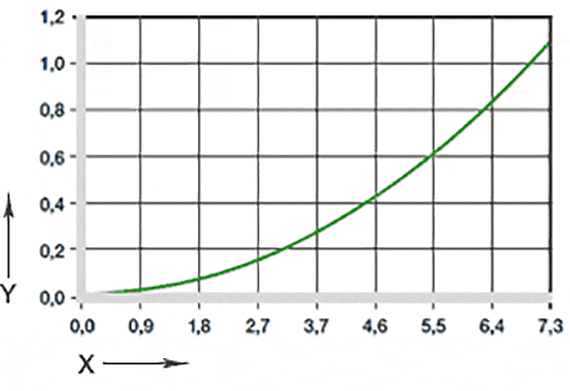

Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

Absorption d'humidité

L´absorption d´humidité des Paliers en iglidur® A290 est de l´ordre de 1,7 % de leur poids en climat normal. La limite de saturation dans l´eau est de l´ordre de 7,3 %, un inconvénient qui doit impérativement être pris en compte pour les applications en milieu humide ou mouillé.

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® A290 D11 [mm]	Logement H7 [mm]
jusqu'à 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 bis 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 bis 80	0 - 0,074	+0,100 +0,290	0 +0,030

Tableau 07 : Tolérances importantes pour les Paliers iglidur® A290 selon ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses en iglidur® A290 sont des paliers standard pour arbres tolérancés h (au moins h9 recommandé). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement de dimension nominale H7, le diamètre intérieur des Paliers tolérancés D11 se règle automatiquement.
