iglidur® A200 - Données du matériau

Tableau de matériaux

Propriétés générales Unité iglidur® A200 Procédure de test
Densité g/cm³ 1,14
Couleur blanc
Absorption maxi d'humidité à 23°C / 50% H.R. % de poids 1,5 DIN 53495
Absorption maxi d'eau % de poids 7,6
Coefficient de frottement dynamique contre l'acier µ 0,10 - 0,40
Facteur p x v, maxi (à sec) MPa x m/s 0,09

Propriétés mécaniques
Module d'élasticité transversale MPa 2.500 DIN 53457
Résistance à la flexion à 20°C MPa 116 DIN 53452
Résistance à la compression (axiale) MPa 54
Pression de surface statique admissible (20°C) MPa 18
Dureté Shore D 81 DIN 53505

Propriétés physiques et thermiques
Température supérieure d'utilisation en continu °C +80
Température maximum d'emploi à courte durée °C +170
Température inférieure d'utilisation °C -40
conductivité thermique [W/m x K] 0,24 ASTM C 177
Coefficient de dilatation thermique (à 23°C) [K-1 x 10-5] 10 DIN 53752

Propriétés électriques
Résistance spécifique Ωcm > 1013 DIN CIE 93
Résistance superficielle Ω > 1012 DIN 53482
Tableau 01 : Données sur les matériaux

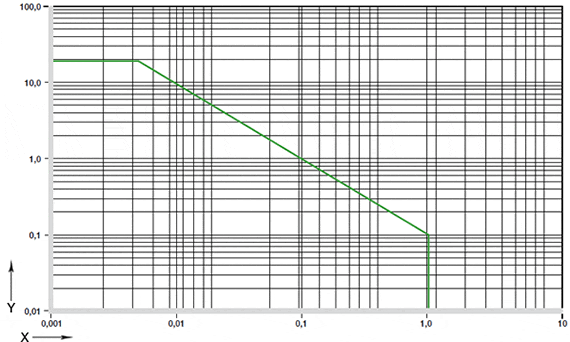

Fig. 01 : Facteurs p x v admissibles des Paliers en iglidur® A200 d´une épaisseur de 1 mm à sec avec un arbre en acier, à +20 °C, dans un alésage en acier

X= Vitesse de glissement [m/s]
Y=Charge[MPa]


Les Paliers Lisses iglidur® A200 sont adaptés au contact direct avec les produits alimentaires. De ce fait, ils constituent la solution idéale pour les machines de l'industrie alimentaire, la construction d'appareils médicaux, le petit électroménager, etc. De plus, l'iglidur® A200 se distingue par sa faculté à incorporer la saleté et par son fonctionnement silencieux. La grande résistance à l'usure, l'insensibilité vis-à-vis de la saleté et le fonctionnement possible à sec permettent de renoncer à l'encapsulage compliqué d'usage sur les paliers lubrifiés.

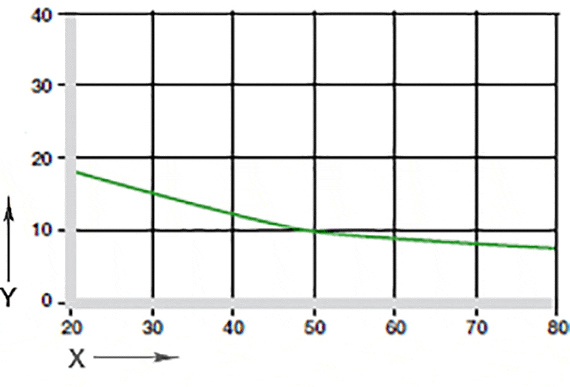

Fig. 02 : Pression de surface maximum admissible en fonction de la température (18 MPa dans +20 °C)

X = Température [°C]
Y = Charge [MPa]

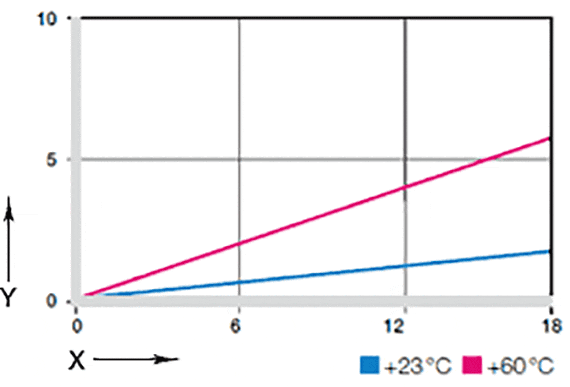

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® A200 baisse à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.

La fig. 03 montre la déformation élastique de l'iglidur® A200 en présence de charges radiales. En dessous de la pression de surface admissible recommandée de 18 Mpa, la déformation est inférieure à 2 %. Une déformation plastique peut être négligée jusqu'à cette charge radiale. Elle dépend toutefois de la durée de l'effet.

m/s Rotation Oscillant Linéaire
en continu 0,8 0,6 2
à courte durée 1,5 1,1 3
Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

L'iglidur® A200 a été mis au point pour les vitesses de glissement peu élevées. En fonctionnement à sec, les vitesses admissibles en continu sont de 2 m/s maximum en rotation et de 3,5 m/s maximum en translation. Ces valeurs indiquent les limites auxquelles la chaleur générée par le frottement se solde par une hausse de la température jusqu'à sa limite admissible en service continu. Dans la pratique, ces valeurs limites ne peuvent pas toujours être atteintes en raison de l'interaction entre les différentes influences.

iglidur® A200 Températures d'emploi
minimum - 40 °C
maximum, en continu + 80 °C
maximum, à courte durée + 170 °C
Fixation axiale supplémentaire
à partir de
+ 50 °C
Tableau 03 : Températures limites pour l´iglidur® A200

Températures

La température maximale d´emploi de courte durée est de +170 °C. La résistance à la compression des Paliers Lisses en iglidur® A200 baisse à mesure que la température augmente. La figure 02 illustre ce phénomène. Les températures régnant à l'intérieur du système exercent également une influence sur l'usure du Palier. Une sécurisation supplémentaire est nécessaire aux températures supérieures à +50 °C.

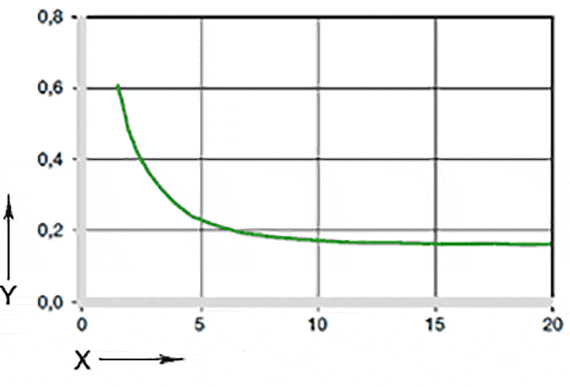

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

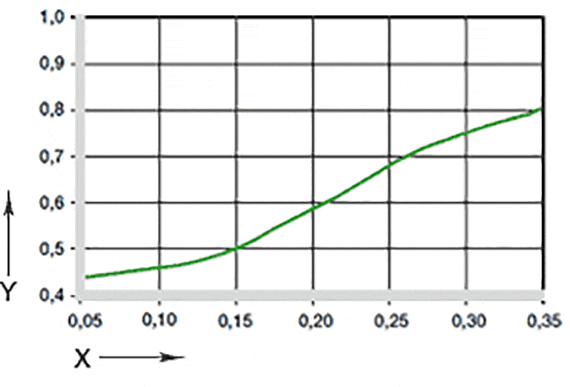

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Tout comme la résistance à l´usure, le coefficient de frottement varie aussi à mesure que la charge augmente (graphiques 04 et 05).
iglidur® A200 Fonctionnement
à sec
Graisse Huiles Eau
Coefficients de
frottement µ
0,1 - 0,4 0,09 0,04 0,04

Tableau 04 : Coefficient de frottement de l´iglidur® A200 avec de l´acier (Ra = 1 μm, 50 HRC)

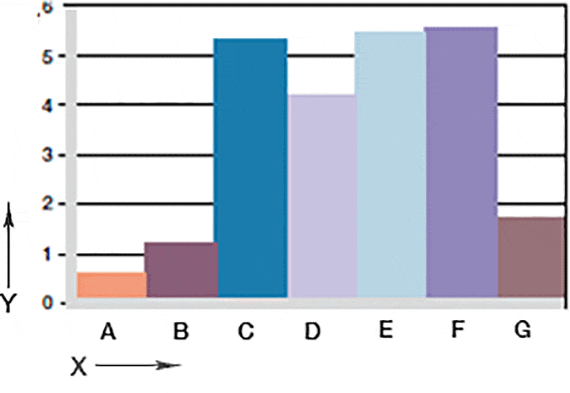

Graphique 06 : usure en rotation avec des arbres en différents matériaux Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F = V2A
G = X90

Matériaux d'arbres

Les graphiques 06 et 07 montrent des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® A200. En oscillation à une charge p = 2 MP, l´usure des paliers lisses en iglidur® A200 est plus forte qu´en rotation à même charge. Les arbres en St37 y font exception de façon positive.

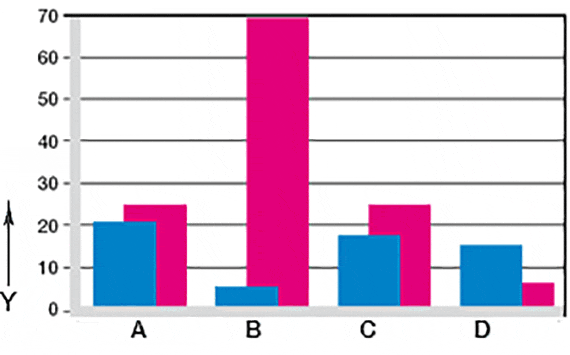

Graphique 07 : Usure en rotation et en oscillation Graphique 07 : Usure en rotation et en oscillation avec des arbres en différents matériaux

Y= Usure [μm/km]

A= Cf53
B= chromé dur
C= V2A
D= St37

bleu = rotation
rose = oscillation

Agents Tenue
Alcools + à 0
Hydrocarbures +
Graisses, huiles sans additifs +
Carburants +
Acides dilués 0 à -
Acides forts -
Bases diluées +
Bases fortes 0
+ bonne tenue      0 tenue relative      - mauvaise tenue
Ces données concernent la résistance chimique à température ambiante[+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® A200


Propriétés électriques

Résistance spécifique > 1013 Ωcm
Résistance superficielle > 1012 Ω

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® A200 résistent bien aux détergents, aux graisses, aux huiles, aux lessives alcalines et aux acides faiblement concentrés.

Rayonnements radioactifs

Les Paliers Lisses en iglidur® A200 résistent au rayonnement jusqu´à une intensité de 1 x 104 Gy. Des rayonnements plus importants attaquent le matériau et risquent de se solder par la perte de qualités mécaniques importantes.


Résistance aux UV

Les Paliers Lisses en iglidur® A200 résistent aux rayons ultraviolets.

Vide

Les Paliers Lisses en iglidur® A200 ne peuvent être utilisés sous vide qu´avec certaines restrictions en raison de leur forte absorption d´humidité.

Propriétés électriques

La Paliers iglidur® A200 sont isolants.

Maximum moisture absorption
dans +23 °C/50 % r. F. 1,5 % du poids
Absorption maxi d'eau 7,6 % du poids
Tableau 06 : Absorption d´humidité

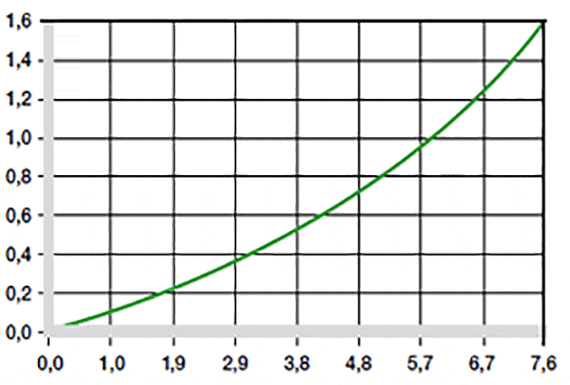

Influence de l´absorption d´humidité Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]
L´absorption d´humidité des Paliers en iglidur® A200 est de l´ordre de 1,5 % de leur poids en climat normal. La limite de saturation dans l'eau est de l'ordre de 7,6%. Ces points doivent être pris en considération pour les emplois en milieu humide.

Diamètre
d1 [mm]
Arbre h9
[mm]
iglidur® A200
D11 [mm]
Housing H7
[mm]
jusqu'à 3 0 - 0,025 +0,020 +0,080 0 +0,010
> 3 bis 6 0 - 0,030 +0,030 +0,105 0 +0,012
> 6 bis 10 0 - 0,036 +0,040 +0,130 0 +0,015
> 10 bis 18 0 - 0,043 +0,050 +0,160 0 +0,018
> 18 bis 30 0 - 0,052 +0,065 +0,195 0 +0,021
> 30 bis 50 0 - 0,062 +0,080 +0,240 0 +0,025

Tableau 07 : Tolérances importantes en vertu de ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses iglidur® A200 sont des paliers standard pour arbres tolérancés h (au moins h9 recommandé).
Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement de dimension nominale, le diamètre intérieur des Paliers tolérancés D11 se règle automatiquement. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).
