iglidur® A180 - Données du matériau

Tableau de matériaux

Propriétés générales Unité iglidur® A180 Procédure de test
Densité g/cm³ 1,46
Couleur blanc
Absorption maxi d'humidité à 23°C / 50% H.R. % de poids 0,2 DIN 53495
Absorption maxi d'eau % de poids 1,3
Coefficient de frottement dynamique contre l'acier µ 0,05 - 0,23
Facteur p x v, maxi (à sec) MPa x m/s 0,31

Propriétés mécaniques
Module d'élasticité transversale MPa 2.300 DIN 53457
Résistance à la flexion à 20°C MPa 88 DIN 53452
Résistance à la compression (axiale) MPa 78
Pression de surface statique admissible (20°C) MPa 28
Dureté Shore D 76 DIN 53505

Propriétés physiques et thermiques
Température supérieure d'utilisation en continu °C +90
Température maximum d'emploi à courte durée °C +110
Température inférieure d'utilisation °C -50
conductivité thermique [W/m x K] 0,25 ASTM C 177
Coefficient de dilatation thermique (à 23°C) [K-1 x 10-5] 11 DIN 53752

Propriétés électriques
Résistance spécifique Ωcm > 1012 DIN CIE 93
Résistance superficielle Ω > 1011 DIN 53482
Tableau 01 : Données sur les matériaux

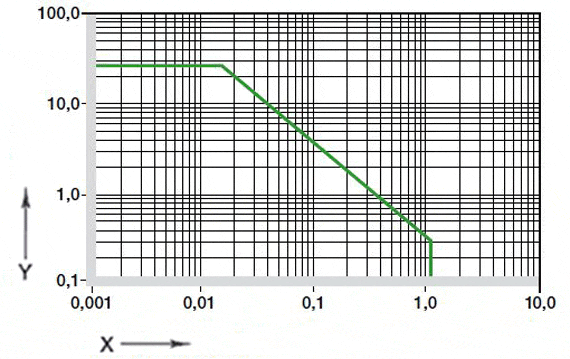

Graphique 01 : Valeurs pv admissibles pour les paliers lisses en iglidur® A180


Fig. 01 : Facteurs p x v admissibles des Paliers en iglidur® A180 d´une épaisseur de 1 mm à sec avec un arbre en acier, à +20 °C, dans un alésage en acier

X= Vitesse de glissement [m/s]
Y=Charge[MPa]


Les Paliers Lisses iglidur® A180 sont adaptés au contact direct avec les produits alimentaires. De ce fait, ils constituent la solution idéale pour les machines de l'industrie alimentaire et de l'emballage, la construction d'appareils médicaux, le petit électroménager, etc. Les Paliers Lisses iglidur® A180 se distinguent par une très faible absorption d'humidité, rendant possible leur utilisation dans des applications en contact avec l'eau ou qui font appel à des nettoyages à l'eau.

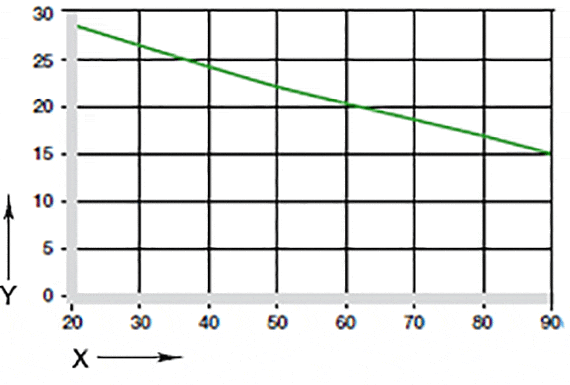

Fig. 02 : Pression de surface maximum admissible en fonction de la température (20 MPa dans +20 °C)

X = Température [°C]
Y = Charge [MPa]

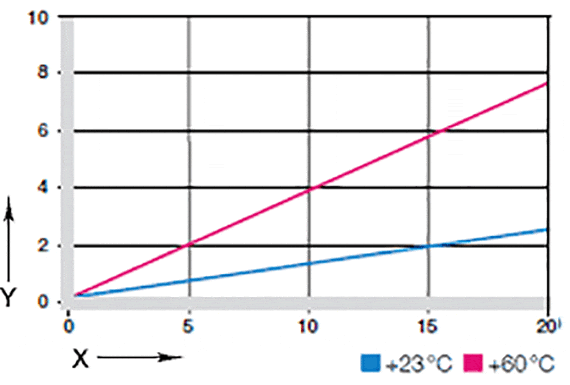

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® A180 baisse à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.

La fig. 03 montre la déformation élastique de l'iglidur® A180 en présence de charges radiales. En dessous de la pression de surface admissible recommandée de 20 Mpa, la déformation est inférieure à 2,5 %. Une déformation plastique peut être négligée jusqu'à cette charge radiale. Elle dépend toutefois de la durée de l'effet.

m/s Rotation Oscillant Linéaire
en continu 0,8 0,6 3,5
à courte durée 1,2 1 5
Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

L'iglidur® A180 a été mis au point pour les vitesses de glissement peu élevées. Les vitesses admissibles en service à sec continu sont de 0,8 m/s maximum (en rotation) et de 3,5 m/s maximum (en translation). Les valeurs indiquées dans le tableau 02 donnent les limites à partir desquelles une hausse de la température jusqu´à la température admise en emploi continu se produit en raison de la chaleur due au frottement. Dans la pratique, ces valeurs limites ne peuvent pas toujours être atteintes en raison de l'interaction entre les différentes influences.

iglidur® A180 Températures d'emploi
minimum - 50 °C
maximum, en continu + 90 °C
maximum, à courte durée + 110 °C
Fixation axiale supplémentaire
à partir de
+ 60 °C
Tableau 03 : Températures limites pour l´iglidur® A180

Températures

La température supérieure d´emploi de courte durée est de +110 °C. La résistance à la compression des Paliers Lisses en iglidur® A180 baisse à mesure que la température augmente. La figure 02 illustre ce phénomène. Les températures régnant à l'intérieur du système exercent également une influence sur l'usure du Palier. Une sécurisation supplémentaire est nécessaire à partir de+60 °C.

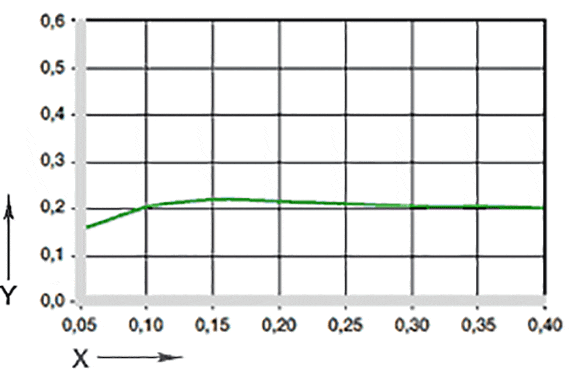

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

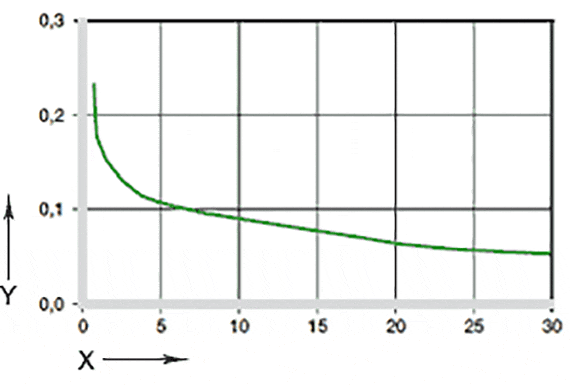

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Le coefficient de frottement et la résistance à l'usure changent en fonction des paramètres de l'application. Le coefficient de frottement diminue par contre nettement à mesure que la charge augmente (graphiques 04 et 05).
iglidur® A180 Fonctionnement
à sec
Graisse Huiles Eau
Coefficients de
frottement µ
0,05 - 0,23 0,09 0,04 0,04
Tableau 04 : Coefficient de frottement de l´iglidur® A180 avec de l´acier (Ra = 1 μm, 50 HRC)

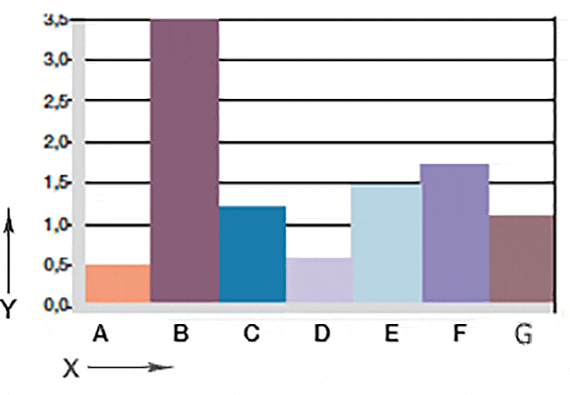

Graphique 06 : usure en rotation avec des arbres en différents matériaux Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F = V2A
G = X90

Matériaux d'arbres

Le graphique 06 montre des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® A180. La combinaison "iglidur® A180/arbre en aluminium anodisé dur" se distingue clairement. Le taux d´usure est toutefois également bon à très bon avec d´autres arbres. La combinaison avec des arbres en Cf53 montre par exemple l´usure plus forte en oscillation qu´en rotation (graphique 07).

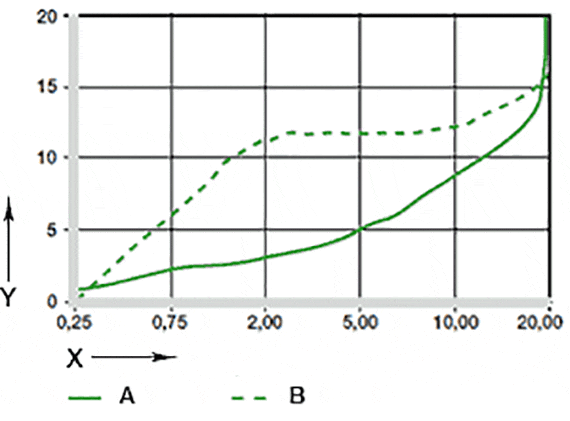

Graphique 07 : Usure en oscillation et en rotation Graphique 07 : usure en oscillation et en rotation avec du Cf53 en fonction de la charge

X = Charge [MPa]
Y = Usure [μm/km]

A= en rotation
B= oscillant

Agents Tenue
Alcools +
Hydrocarbures +
Graisses, huiles sans additifs +
Carburants +
Acides dilués 0 à -
Acides forts -
Bases diluées +
Bases fortes + à 0
+ bonne tenue      0 tenue relative      - mauvaise tenue
Ces données concernent la résistance chimique à température ambiante[+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® A180


Propriétés électriques

Résistance spécifique > 1012 Ωcm
Résistance superficielle > 1011 Ω
Les Paliers Lisses en iglidur® A180 sont électriquement isolants.

Résistance aux produits chimiques

Les Paliers Lisses iglidur® A180 peuvent être employés dans des conditions d'applications diverses et au contact avec des produits chimiques. Le tableau 05 offre une vue d´ensemble de la résistance chimique des Paliers Lisses en iglidur® A180 à température ambiante.

Rayonnements radioactifs

Les Paliers Lisses iglidur® A180 résistent au rayonnement jusqu'à une intensité de 3 x 10² Gy. Des rayonnements plus importants attaquent le matériau et risquent de se solder par la perte de qualités mécaniques importantes.

Résistance aux UV

Les Paliers Lisses iglidur® A180 résistent aux rayons ultraviolets. Toutefois, une exposition prolongée se solde par la détérioration des caractéristiques tribologiques du matériau.

Vide

L'humidité que renferme éventuellement le Palier s'évapore sous vide. Par conséquent, il peut être utile de sécher les paliers préalablement.


Maximum moisture absorption
dans +23 °C/50 % r. F. 0,2 % du poids
Absorption maxi d'eau 1,3 % du poids

Tableau 06 : L'absorption d'humidité par les Paliers iglidur® A180

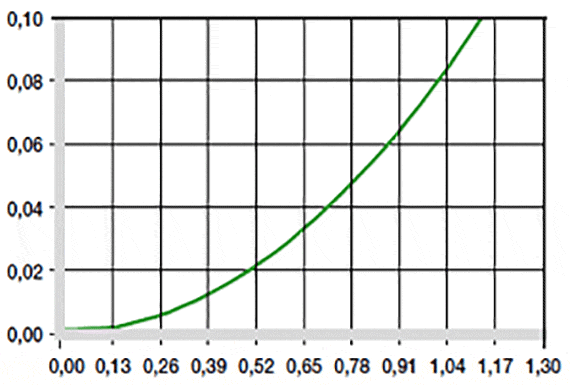

Influence de l´absorption d´humidité Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

Absorption d'humidité

Les Paliers Lisses en iglidur® A180 absorbent jusqu´à 0,2 % d´eau par l´humidité de l´air (+23 °C, humidité relative de 50 %), et jusqu´à 1,3 % en saturation avec de l´eau.

Diamètre
d1 [mm]
Arbre h9
[mm]
iglidur® A180
F10 [mm]
Housing H7
[mm]
jusqu'à 3 0 - 0,025 +0,014 +0,054 0 +0,010
> 3 bis 6 0 - 0,030 +0,020 +0,068 0 +0,012
> 6 bis 10 0 - 0,036 +0,025 +0,083 0 +0,015
> 10 bis 18 0 - 0,043 +0,032 +0,102 0 +0,018
> 18 bis 30 0 - 0,052 +0,040 +0,124 0 +0,021
> 30 bis 50 0 - 0,062 +0,050 +0,150 0 +0,025

Tableau 07 : Tolérances importantes en vertu de ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses en iglidur® A180 sont des paliers standard pour arbres tolérancés h (au moins h9 recommandé). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers à tolérance se met automatiquement à la tolérance E10.
