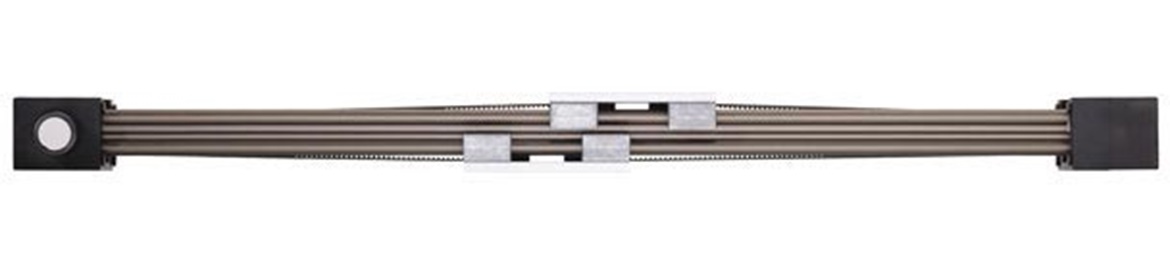

Module linéaire à courroie crantée ZLW-1040-OD : chariot dos à dos

Module linéaire à courroie crantée totalement sans entretien et autolubrifiant, pour le positionnement rapide dos à dos

Positionnement rapide tête bêche

Déplacement rapide de droite à gauche

Compact et léger

Bride moteur pour NEMA23 disponible sur stock

Disponible en variante Standard ou Basique

Bride de fixation inclue

Secteurs : manipulation, automation, changements de format

Caractéristiques techniques, couples d'entraînement, structure du module linéaire à courroie crantée

drylin® ZLW - caractéristiques techniques
Module linéaire drylin® ZLW : couple d'entraînement et charge
drylin® ZLW : structure module linéaire à courroie crantée

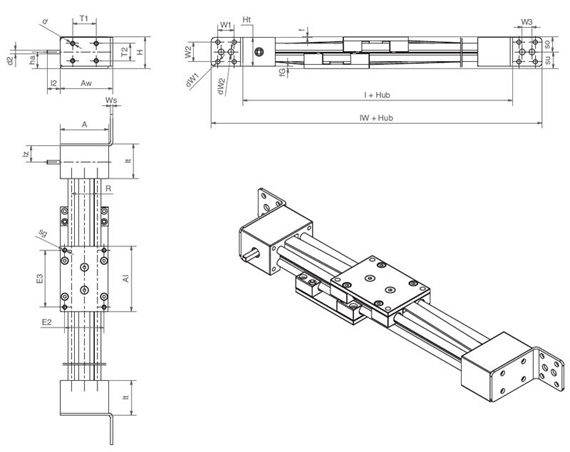

ZLW-1040-OD - module linéaire à courroie crantée avec chariot dos à dos

Cotes [mm]

N° de commande A
-0,3		 AI Ht H E2
±0,15		 E3
±0,15		 l R
±0,15		 f lt
±0,3		 sg ha lz Course
max.
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [mm] [mm] [mm]
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-100-L (1) 2,91 3,94 1,73 1,89 2,36 87 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-100-R (1) 2,91 3,94 1,73 1,89 2,36 87 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-100-L/R (1) 2,91 3,94 1,73 1,89 2,36 87 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-100-L 2,91 3,94 1,73 1,89 2,36 87 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-100-R 2,91 3,94 1,73 1,89 2,36 87 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-100-L/R 2,91 3,94 1,73 1,89 2,36 87 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-150-L (1) 2,91 5,91 1,73 1,89 2,36 137 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-150-R (1) 2,91 5,91 1,73 1,89 2,36 137 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-150-L/R (1) 2,91 5,91 1,73 1,89 2,36 137 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-150-L 2,91 5,91 1,73 1,89 2,36 137 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-150-R 2,91 5,91 1,73 1,89 2,36 137 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-150-L/R 2,91 5,91 1,73 1,89 2,36 137 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-200-L (1) 2,91 7,87 1,73 1,89 2,36 187 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-200-R (1) 2,91 7,87 1,73 1,89 2,36 187 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-200-L/R (1) 2,91 7,87 1,73 1,89 2,36 187 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-200-L 2,91 7,87 1,73 1,89 2,36 187 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-200-R 2,91 7,87 1,73 1,89 2,36 187 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-200-L/R 2,91 7,87 1,73 1,89 2,36 187 8,03 1,57 0,04 2,05 M6 0,87 27 1500 Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

(1) Dimension d2: 6mm square / with adapter Ø10mm and dimension X freely selectable

N° de commande l2 d2
h9 		SU SO d T1
±0,25 		T2
±0,25 		WS W1 W2 W3 dw1 dw2 IW AW fG
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-100-L (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-100-R (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-100-L/R (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-100-L 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-100-R 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-100-L/R 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-150-L (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-150-R (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-150-L/R (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-150-L 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-150-R 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-150-L/R 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-200-L (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-200-R (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-B-200-L/R (1) 0,79 0,24 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-200-L 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-200-R 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) ZLW-1040-OD-02-S-200-L/R 0,79 0,39 0,98 23 0,2 36 26.5 30 0,98 1,18 0,59 0,26 0.35 11,65 3,15 0,12
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

(1) Dimension d2: 6mm square / with adapter Ø10mm and dimension X freely selectable

Vont avec cette référence :

prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) Vue d'ensemble de la gamme drylin® E

La conséquence logique de l'idée de module et de système de la technique linéaire sans graisse drylin®
Vue d'ensemble de la gamme drylin® E
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement)

Conseil

I would be happy to answer your questions personally

Aurélien ERSON

01.49.84.98.12
Ecrire un e-mail

Transport et conseils

En personne:

Du lundi au vendredi de 8h à 17h

Online:

24h
