Une unité linéaire a une durée de vie plus de 2 fois supérieure à celle exigée

Le test numéro 428 effectué dans le laboratoire de tests igus® s'est attaché à examiner l'usure de la table linéaire spéciale dans le cadre d'un test de durée de vie. La table linéaire spéciale a été installée et testée en service continu avec les paramètres de test suivants :

Paramètres de test :

Course : 315 mm

Charge : 250 N (radiale, centrée)

Vitesse : 0,22 m/s

Temps de pause : 1 s

Vis : filet hélicoïdal, 10 x 25 mm

Ecrou : SWZ-W-3008 (longueur : 30 mm)

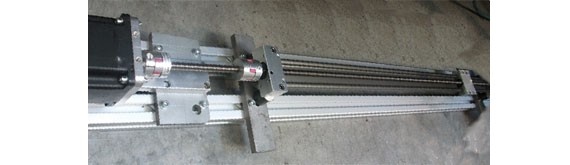

Structure de l'essai : montage horizontal Structure de l'essai : montage horizontal

Résultat de l’essai :

Nombre de cycles atteint jusqu'à l'interruption : 544.000 cycles

Jeu axial après l'essai : env. 0,6 mm

Couple après l'essai : 0,8 Nm


L'unité linéaire fonctionnait encore lorsque l'essai a été interrompu.

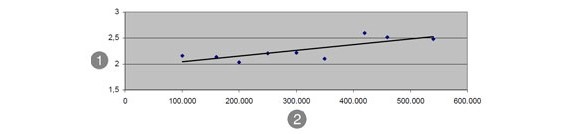

Courant absorbé sur la durée de l'essai : 1. courant(A) | 2. nombre de cycles Courant absorbé sur la durée de l'essai : 1. courant(A) | 2. nombre de cycles

Conclusion :

L'unité linéaire testée dépasse de plus de 2 fois la durée de vie exigée. Au lieu des 200.000 cycles exigés, elle avait atteint 544.000 cycles lorsque l'essai a été arrêté.

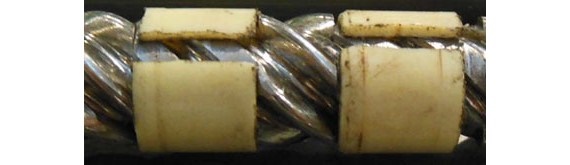

Vis / palier, « solution à bague pour piston » après l'essai Vis / palier, « solution à bague pour piston » après l'essai
