Flexion flexible

Arbre d´entraînement flexible pour tables linéaires à vis drylin®

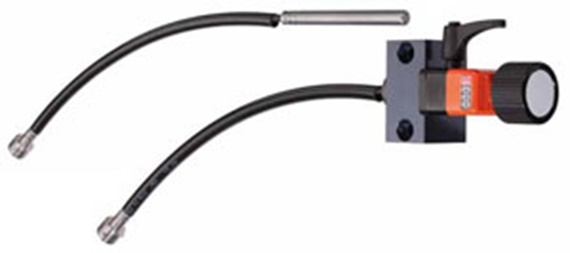

Arbre d´entraînement flexible
Le complément idéal aux tables linéaires à vis drylin®. L´arbre d´entraînement flexible permet un positionnement de la molette qui soit indépendant du type de montage de l´unité linéaire. A une distance de 500 mm et décalé de 85° ? Aucun problème !


Longueurs : 300 mm, 500 mm et 1000 mm (zone flexible)

Matériau : Arbre flexible : acier bruni, protection en plastique : Rilsan, pièce de raccordement : inox 1.4305

Pour tous les diamètres de tourillon (10, 12, 14 mm).

Mise en place flexible.

Compact.

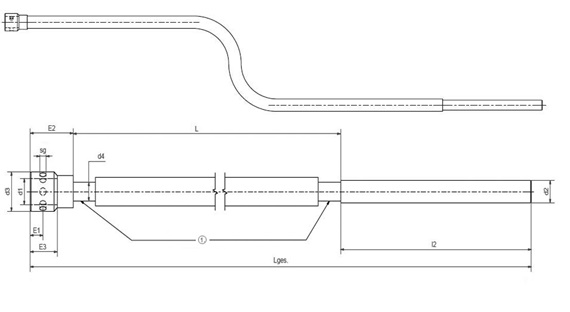

Réf. d1 d2 d3 d4 l2 sg E1 E2 E3 L L totale n
maxi		 T
maxi		 Rayon
de courbure
mini
  [mm] [mm] [mm] [mm] [mm]   [mm] [mm] [mm] [mm] [mm]   [Nm] [mm]
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) FS-06-300-Z12X120-AA 14H7 12h7 0.83 0.24 4,72 M4 0,33 1,44 14,5 11,81 17,99 3,94 0,12 115,12 USD Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) FS-06-500-Z12X120-AA 14H7 12h7 0.83 4,72 M4 0,33 1,44 14,5 19,69 25,87 3,94 0,12 124,19 USD Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) FS-08-500-Z12X120-AA 14H7 12h7 0.83 0.31 4,72 M4 0,33 1,44 14,5 19,69 25,87 3,94 0,18 140,63 USD Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) FS-08-1000-Z12X120-AA 14H7 12h7 0.83 4,72 M4 0,33 1,44 14,5 39,37 45,55 3,94 0,18 159,14 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Manchon de serrage pour arbre flexible

Référence Matériau
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) STY-WT-213 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) STY-WT-214 Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) STY-WT-215 Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement)
