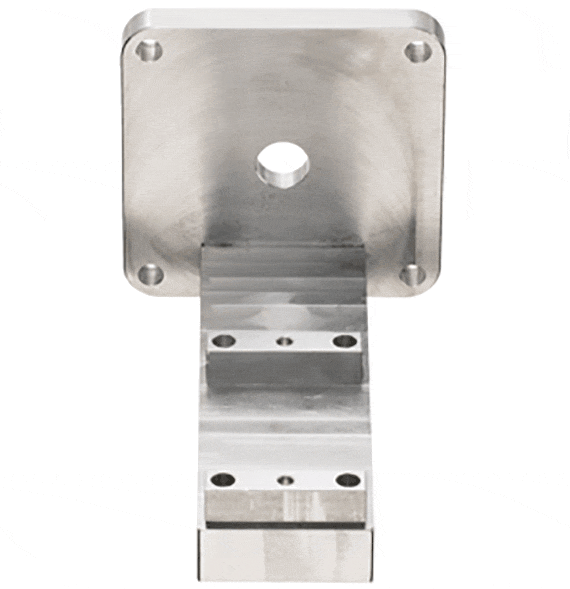

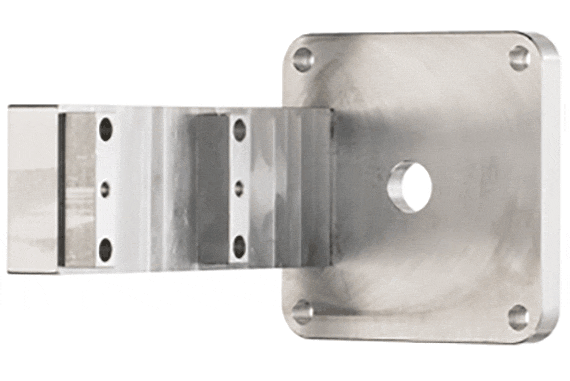

Plaque de base en 2 longueurs pour chaque bride support moteur NEMA, autres longueurs sur demande

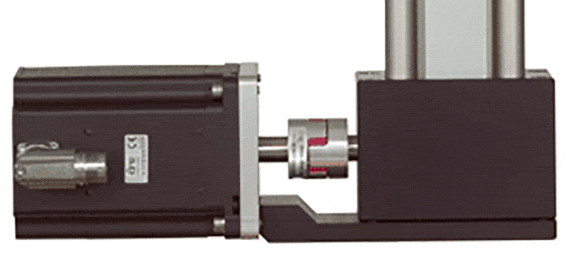

Version S (pour Short, court) adaptée au crabotage igus®
Pour sélectionner le module linéaire à courroie crantée qui convient :

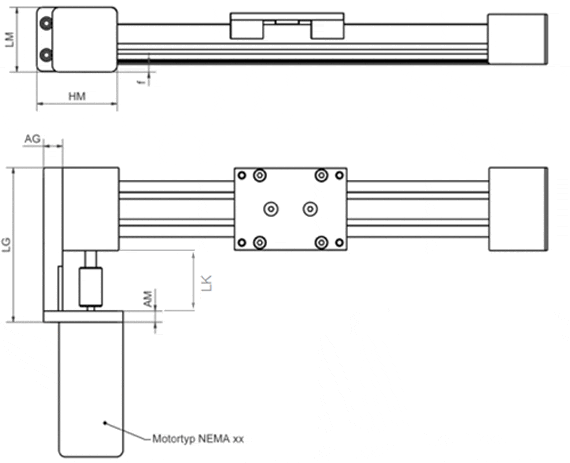

| Réf. : | le socle | Bride moteur | |||||||
|---|---|---|---|---|---|---|---|---|---|
| AG | LG | LK | AM | HM | LM | f | |||
| MF-0630-NEMA23-L | 0,47 | 4,35 | 1,83 | 0,39 | 2,32 | 2,2 | 0,67 | 107,09 USD | |
| MF-1040-NEMA23-L | 0,67 | 5,43 | 2,13 | 0,39 | 2,78 | 2,22 | 0,28 | 98,90 USD | |
| MF-1040-NEMA34-L | 0,67 | 5,43 | 2,13 | 0,39 | 3,35 | 3,35 | 0,81 | 103,84 USD | |
| MF-0630-NEMA23-S | 0,47 | 3,92 | 1,4 | 0,39 | 2,32 | 2,2 | 0,67 | 85,71 USD | |
| MF-1040-NEMA34-S | 0,67 | 4,69 | 1,38 | 0,39 | 3,35 | 3,35 | 0,81 | 103,85 USD | |

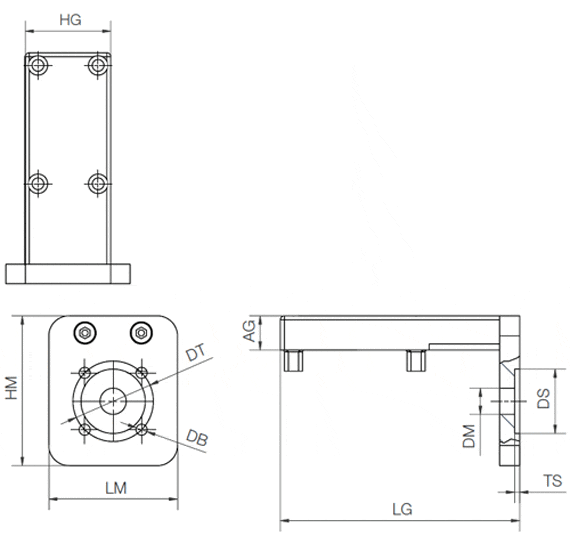

| Référence commande | Peut être utilisé avec | Socle | Plaque de fixation pour moteur | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LG | HG | AG | HM | LM | DT | DM | DS | TS | DB | |||
| MF-1040-xx | ZLW-1040/ZLW-1080 | 138 | 44 | 77 | * | * | * | * | * | * | * |  Anfragen |
| MF-0630-xx-xx | ZLW-0630 | 110,5 | 28 | 12 | * | * | * | * | * | * | * | Anfragen |
