drylin® T - avec serrage manuel

Avec serrage manuel

Chariot avec jeu réglable (réglage manuel du jeu)

Exempt d'entretien, sans lubrifiant

Résistant à la corrosion

Rails en aluminium anodisé dur

Perçage standard symétrique C5 = C6

Commande d'un système complet

Configuration rapide et simple

1. Choix de la taille
2. Nombre de chariots par rail
3. Longueur du rail en mm
4. Choix du type de palier flottant

Note :

Vous trouverez des informations détaillées dans les croquis et les tableaux ci-dessus ainsi que sous les rubriques suivantes. Vous trouverez des informations précises concernant les paliers flottants sous la rubrique "Consignes de construction"
1

Pas de palier flottant

2

Patin flottant dans l'axe Y

3

Patin flottant dans l'axe Z

drylin® T - Données techniques
drylin® T - Consignes de construction
drylin® T - Conception du système

drylin® TK HKA - Système complet avec serrage manuel

Étape 1

Choisissez la taille du chariot de guidage.

technical drawing
Taille du chariot de guidage
Continuer

T - Rails de guidage

a [inch]:



Rails de guidage DryLin® T

N° de commande Poids L
max.		 a
-0,2		 C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1* b ly lz Wby Wbz Prix / m
  [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm] [mm4] [mm4] [mm3] [mm3]
TS-01-15S 0,403 2000 Sur demande Dans le panier
TS-01-20S 0,672 4000 Sur demande Dans le panier
TS-01-25S 0,874 4000 Sur demande Dans le panier
TS-01-30S 1,277 4000 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TS-01-15 0,403 4000 0,59 60 20 49,5 20 49,5 0,61 0,39 M4 0,87 6440 4290 585 488 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TS-01-20 0,672 4000 0,79 60 20 49,5 20 49,5 0,75 0,48 M5 1,22 22570 11520 1456 1067 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TS-11-20 0,336 4000 0,79 120 20 79,5 20 79,5 0,75 0,48 M5 1,22 12140 6360 780 620 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TS-01-25 0,874 4000 0,91 60 20 49,5 20 49,5 0,85 0,54 M6 1,34 34700 19300 2041 1608 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TS-01-30 1,277 4000 1,1 80 20 59,5 20 59,5 1,02 0,62 M8 1,57 70040 40780 3502 2832 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

* Pour vis de fixation DIN 912
Pour de rails sans trous de fixation, veuillez rajouter la mention "sans trou de fixation".
Pour les rails anodisés clairs, veuillez indiquer "CA" dans la rubrique remarques.

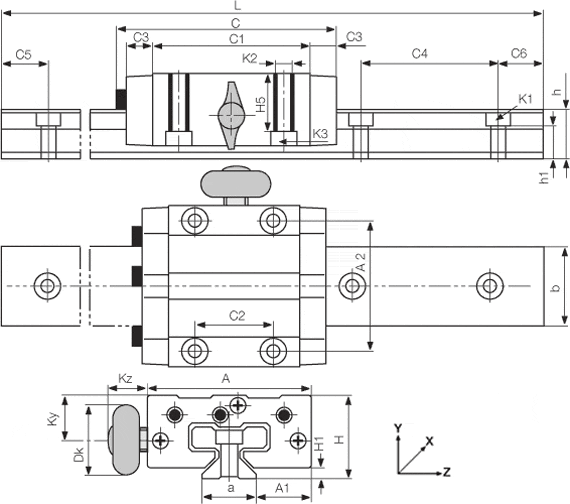

Chariot de guidage de la gamme T avec serrage manuel

Size:

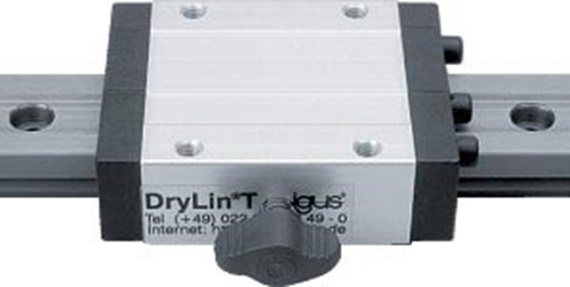

Chariot de guidage DryLin® T avec serrage manuel

Référence Taille Kz Ky Dk Taraudage
de la
vis de
blocage		 Poids H A C A1 A2 C1 C2 C3 H1 H5 K2
poids		 Couple de
serrage		 K3
pour
vis
    [mm] [mm] [mm]   [kg] ±0,35     ±0,35         ±0,35     max.
[Nm]		 DIN 912
prêt pour l'expédition en 10 à 15 jours ouvrables TW-01-15-HKA 15 0,75 0,45 0,79 M6 0,074 0,94 1,85 2,91 16 1,5 1,97 30 9 0,16 16 M5 1,11 M4 77,03 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TW-01-15-HKA-LLY 15 0,75 0,45 0,79 M6 0,074 0,94 1,85 2,91 16 1,5 1,97 30 9 0,16 16 M5 1,11 M4 77,03 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TW-01-20-HKA 20 0,71 0,59 1,1 M8 0,128 1,18 2,48 3,43 21,5 2,09 2,4 40 10 0,2 19,8 M6 1,85 M5 78,55 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TW-01-20-HKA-LLY 20 0,71 0,59 1,1 M8 0,128 1,18 2,48 3,43 21,5 2,09 2,4 40 10 0,2 19,8 M6 1,85 M5 65,85 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TW-01-25-HKA 25 0,67 0,75 1,1 M8 0,195 1,42 2,76 3,78 23,5 2,24 2,68 45 11 0,2 24,8 M8 4,43 M6 91,67 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TW-01-25-HKA-LLY 25 0,67 0,75 1,1 M8 0,195 1,42 2,76 3,78 23,5 2,24 2,68 45 11 0,2 24,8 M8 4,43 M6 75,96 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TW-01-30-HKA 30 0,79 0,85 1,1 M8 0,336 1,65 3,54 4,29 31 2,83 3,11 52 12 0,26 27 M10 11,07 M8 94,97 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables TW-01-30-HKA-LLY 30 0,79 0,85 1,1 M8 0,336 1,65 3,54 4,29 31 2,83 3,11 52 12 0,26 27 M10 11,07 M8 94,97 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

LLy pour un chariot de guidage avec Palier flottant dans l'axe y

Accessoires drylin® T :

prêt pour l'expédition en 10 à 15 jours ouvrables
