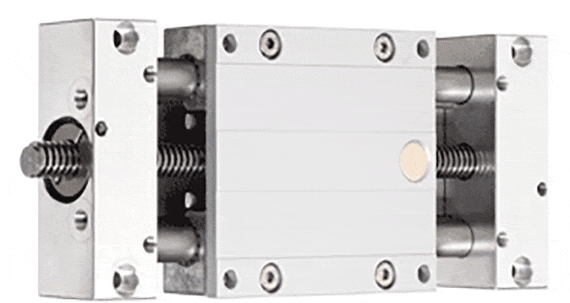

Table linéaire drylin® à vis trapézoïdale montée sur roulement à billes

Totalement autolubrifiant. Egalement disponible avec vis hélicoïdale TR10x12 ou 10x50

Guidage linéaire et écrou pour vis trapézoïdale totalement sans lubrifiant. Actionneur linéaire plat et compact pour entraînement manuel et à moteur, également adapté au service continu et à une dynamique élevée.

Réduction de la puissance d'entraînement

Jeu réduit

Jusqu´à 1500 tr/min (en fonction de la longueur et de la charge)

Fonctionnement silencieux – tendance aux vibrations réduite pour l´ensemble du système

Roulement à billes dans les deux brides support d´arbre


Vont avec ces références :

Vue d'ensemble de la gamme drylin® E

Numéro de commande   Course
max.		 Weight suppl. de poids
(par 100 mm
de course)		 Charge stat.
maxi		 Vitesse de rotation maxi
des vis trapézoïdales 		Vitesse
d´avancée
maxi
    [mm] [kg] [kg] axiale [N] radiale [N] [1/min] [m/min]
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-16120 750 1,7 157,5 630 0,269 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1040 750 0,7 112,5 450 0,067 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1080 112,5 450 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-10120 112,5 450 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1660 750 1,5 157,5 630 0,202 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-2080 1000 3 281,25 1125 0,269 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWC-0620-FL Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWC-0620-FL-AR Sur demande Dans le panier
SLW-XY-BB-0620-FL Sur demande Dans le panier
SLW-XY-BB-0620-FL-AR Sur demande Dans le panier
ZLX-8060-16 Sur demande Dans le panier
SLW-BB-0620-FL Sur demande Dans le panier
SLW-BB-0620-FL-AR Sur demande Dans le panier
SLWC-0620-FL-ES Sur demande Dans le panier
SLW-1030-BB-FLZ Sur demande Dans le panier
SLW-BB-0620-FLZ Sur demande Dans le panier
SLW-BB-0620-FLZ-AR Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-0630 300 0.25 0,08 22,5 45 39,37 1,008 255,17 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-0660 300 0,5 22,5 45 0,18 0,081 287,97 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-1040-BB 500 0.9 0,1 112,5 450 59,06 2,016 222,93 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-1080 500 1.1 0,2 112,5 450 59,06 2,016 309,58 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-1660 750 1.8 0,3 157,5 630 59,06 4,033 400,72 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-2080 900 3.3 0,4 281,25 1125 59,06 4,033 440,74 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-25120 NEW 1000 337,5 1350 47,24 4,033 598,67 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

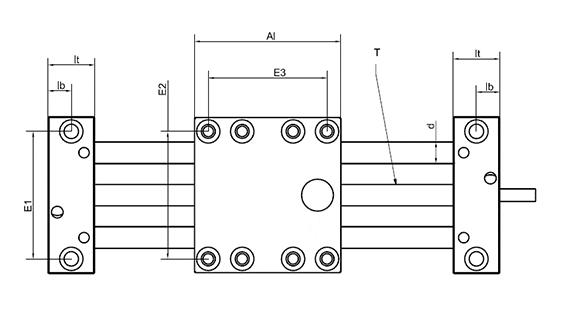

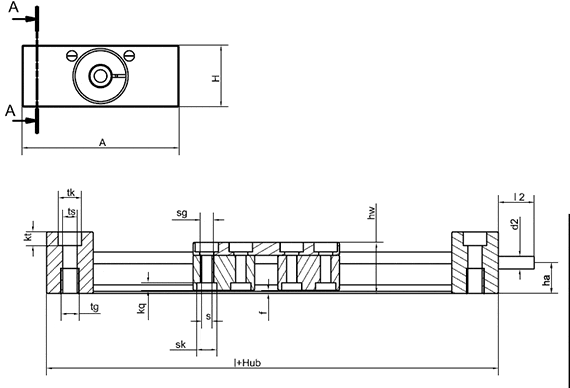

Cotes [mm]

Numéro de commande A
-0,3		 Al
-0,3		 H E1
±0,15		 E2
±0,15		 E3
±0,15		 l hw f lt
±0,1		 lb tk ts tg
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-16120 6,54 3,94 1,46 5,75 5,83 82 0,06 1,38 0,59 0,35 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1040 2,91 2,72 1,14 2,36 2,36 56 0,06 1,18 0,43 0,27 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1080 4,25 3,94 1,14 3,7 3,7 87 0,06 1,18 0,43 0,27 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-10120 6,06 3,94 1,14 5,51 5,51 87 0,06 1,18 0,43 0,27 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1660 4,09 3,94 1,46 3,31 3,39 82 0,06 1,38 0,59 0,35 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-2080 5,28 5,91 1,81 4,57 4,57 132 0,06 1,57 0,59 0,34 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWC-0620-FL Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWC-0620-FL-AR Sur demande Dans le panier
SLW-XY-BB-0620-FL Sur demande Dans le panier
SLW-XY-BB-0620-FL-AR Sur demande Dans le panier
ZLX-8060-16 Sur demande Dans le panier
SLW-BB-0620-FL Sur demande Dans le panier
SLW-BB-0620-FL-AR Sur demande Dans le panier
SLWC-0620-FL-ES Sur demande Dans le panier
SLW-1030-BB-FLZ Sur demande Dans le panier
SLW-BB-0620-FLZ Sur demande Dans le panier
SLW-BB-0620-FLZ-AR Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-0630 2,13 2,36 0,79 1,57 1,77 51 4,41 0,71 0,05 1,02 0,55 0,43 0,27 M8 255,17 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-0660 3,35 2,36 0,79 2,8 2,99 51 0,05 1,02 0,43 0 M8 287,97 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-1040-BB 2,91 2,72 1,14 2,36 2,36 56 5,08 0,94 0,06 1,18 0,75 0,43 0,27 M8 222,93 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-1080 4,25 3,94 1,14 3,7 3,7 87 6,3 0,94 0,06 1,18 0,75 0,43 0,27 M8 309,58 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-1660 4,09 3,94 1,46 3,31 3,39 82 6,69 1,38 0,06 1,38 0,89 0,59 0,35 M10 400,72 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-2080 5,28 5,91 1,81 4,57 4,57 132 9,06 1,73 0,06 1,57 1,02 0,59 0,34 M10 440,74 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-25120 7,87 5,91 2,36 6,81 6,81 128 9,76 2,17 0,1 1,93 0,79 0,53 M14 598,67 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog
Numéro de commande kt
±0,1		 sk sg kq d T l2 d2 d2
Standard		 ha
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-16120 0,34 0,43 M8 0,22 0,63 0,79 TR14x3 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1040 0,25 0,37 M6 0,17 0,39 0,67 TR10x2 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1080 0,25 0,37 M6 0,17 0,39 0,67 TR10x2 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-10120 0,25 0,37 M6 0,17 0,39 0,67 TR10x2 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-1660 0,34 0,43 M8 0,22 0,63 0,79 TR14x4 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-2080 0,34 0,55 M8 0,22 0,79 1,02 12 h9 Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWC-0620-FL Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWC-0620-FL-AR Sur demande Dans le panier
SLW-XY-BB-0620-FL Sur demande Dans le panier
SLW-XY-BB-0620-FL-AR Sur demande Dans le panier
ZLX-8060-16 Sur demande Dans le panier
SLW-BB-0620-FL Sur demande Dans le panier
SLW-BB-0620-FL-AR Sur demande Dans le panier
SLWC-0620-FL-ES Sur demande Dans le panier
SLW-1030-BB-FLZ Sur demande Dans le panier
SLW-BB-0620-FLZ Sur demande Dans le panier
SLW-BB-0620-FLZ-AR Sur demande Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-0630 0,31 0,28 M4 0,08 0,24 TR08x1.5 0,59 TR08x1,5 0,37 255,17 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-0660 0,31 0,28 M4 0,08 0,24 TR08x1.5 0,59 TR08x1,5 0,37 287,97 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-1040-BB 0,25 0,37 M6 0,17 0,39 TR10x2 0,67 TR10x2 6h9 0,57 222,93 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-1080 0,25 0,37 M6 0,17 0,39 TR10x2 0,67 TR10x2 6h9 0,57 309,58 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-1660 0,34 0,43 M8 0,22 0,63 TR14x4 0,79 TR14x4 8h9 0,73 400,72 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLWE-BB-2080 0,34 0,55 M8 0,22 0,79 TR18x4 1,02 12 h9 0 0,91 440,74 USD Dans le panier
prêt pour l'expédition en 10 à 15 jours ouvrables SLW-BB-25120 0,5 0,59 M8 0,2 0,98 TR24x5 1,5 14h9 14h9 1,18 598,67 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Plus d'informations :

Vue d´ensemble drylin® SHT
drylin® SLW : avantages du système en un coup d´oeil
