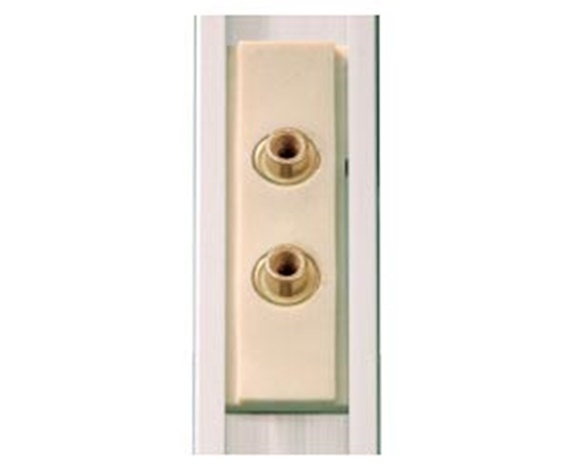

Patin drylin® N pour guidage miniature avec précontrainte NW-22-27-60P

N° de commande Longueur d´arbre maxi a C4 A3 C5=C6 h h1 K1* ly lz Poids du rail Prix / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) NS-01-27 118,11 1,06 2,36 0 0,79 20/49,5 0,35 0,04 M4 256,85 23,15 3,118 55,91 USD Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) NS-01-27S 118,11 1,06 0 0 0 0,35 0,04 0 256,85 23,15 3,118 47,74 USD Dans le panier
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) NS-01-27-AR 118,11 1,06 2,36 0 0,79 20/49,5 0,35 0,04 M4 256,85 23,15 3,118 62,94 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Pour les rails non percés, veuillez indiquer "non percé" dans la remarque.
* Pour vis cylindrique à tête basse

Version 22 : patin en pur polymère avec taraudages

N° de commande Poids du patin
  [g]
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) NW-22-27-60-P 0,42 9,91 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Commande d'un système complet

Configuration rapide et simple

1. Définition du nombre de patins
2. Type de patin
3. Longueur de rail en mm
4. Options pour les patins
5. Options pour les rails

Remarque :

Vous trouverez des informations détaillées dans les croquis et les tableaux ci-dessus ainsi que sous les rubriques suivantes. Vous trouverez des informations précises concernant les paliers flottants sous la rubrique "Consignes de construction"

drylin® NK-22-27-60P – Système complet

Étape 1

Indiquez le nombre de patins souhaités.

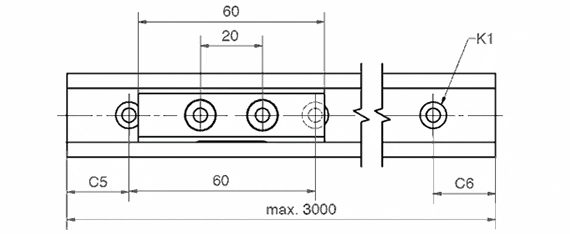

technical drawing
Nombre de patins :
Continuer
drylin® N - Données techniques
drylin® N - Consignes de construction

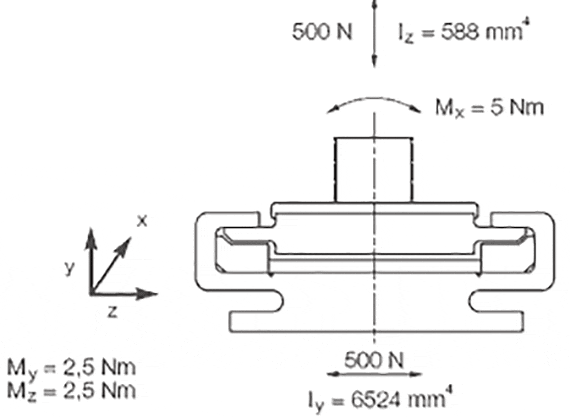

Capacité de charge statique et couple surfacique d'inertie
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement)
