| N° de commande | Longueur d´arbre maxi | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Poids du rail | Prix / m | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
| NS-01-27 | 118,11 | 1,06 | 2,36 | 0 | 0,79 | 20/49,5 | 0,35 | 0,04 | M4 | 256,85 | 23,15 | 3,118 | 55,91 USD | |
| NS-01-27S | 118,11 | 1,06 | 0 | 0 | 0 | 0,35 | 0,04 | 0 | 256,85 | 23,15 | 3,118 | 47,74 USD | ||
| NS-01-27-AR | 118,11 | 1,06 | 2,36 | 0 | 0,79 | 20/49,5 | 0,35 | 0,04 | M4 | 256,85 | 23,15 | 3,118 | 62,94 USD | |
Pour les rails non percés, veuillez indiquer "non percé" dans la remarque.
* Pour vis cylindrique à tête basse

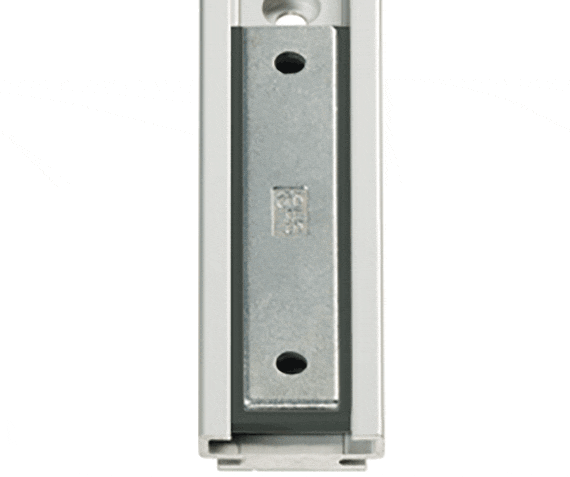

| N° de commande | Désignation | Poids du patin | ||
|---|---|---|---|---|
| [g] | ||||
| NW-11-27-80-LLY | 0,88 | 11,87 USD | ||
| NW-11-27-80-LLZ | 0,88 | 11,87 USD | ||
| NW-11-27-80-LLYZ | 0,88 | 11,87 USD |
| Réf. : | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0,35 | [g/m] | ||||||||||||
| NW-11-27-80-LLY | 0,37 | 0,55 | 3,15 | 2,99 | 60 | 0 | 0,06 | 0 | 0 | 0,88 | |||
| NW-11-27-80-LLZ | 0,37 | 0,55 | 3,15 | 2,99 | 60 | 0 | 0,06 | 0 | 0 | 0,88 | |||
| NW-11-27-80-LLYZ | 0,37 | 0,55 | 3,15 | 2,99 | 60 | 0 | 0,06 | 0 | 0 | 0,88 |
Pas de palier flottant
2Patin flottant dans l'axe Z
3Patin flottant dans l'axe Y
4Patin flottant dans l'axe y et z
Indiquez le nombre de patins souhaités.
