| N° de commande | Longueur d´arbre maxi | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Poids du rail | Prix / m | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
| NS-01-17 | 78,74 | 0,67 | 2,36 | 0 | 0,79 | 20/49,5 | 0,22 | 0,04 | M3 | 66,93 | 4,72 | 1,613 | 54,53 USD | |
| NS-01-17-AR | 78,74 | 0,67 | 2,36 | 0 | 0,79 | 20/49,5 | 0,22 | 0,04 | M3 | 66,93 | 4,72 | 1,613 | 62,71 USD | |
| NS-01-17S | 78,74 | 0,67 | 2,36 | 0 | 0,79 | 0,22 | 0,04 | M3 | 66,93 | 4,72 | 1,613 | 44,99 USD | ||
Pour les rails non percés, veuillez indiquer "non percé" dans la remarque.
* Pour vis cylindrique à tête basse

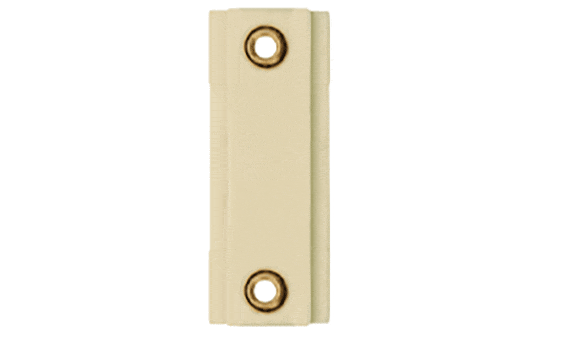

| N° de commande | Désignation | Poids du patin | ||
|---|---|---|---|---|
| [g] | ||||
| NW-22-17-40 | 0,09 | 7,30 USD | ||
| NW-22-17-40-LLY | 0,09 | 5,67 USD | ||
| NW-22-17-40-LLYZ | 0,09 | 5,67 USD | ||
| NW-22-17-40-LLZ | 0,09 | 7,30 USD |
| Réf. : | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0,35 | [g/m] | ||||||||||||
| NW-22-17-40 | 0,24 | 0,38 | 1,57 | 1,57 | 28 | 0 | 0 | M3 | 0,1 | 0,2 | 0,09 | ||
| NW-22-17-40-LLY | 0,24 | 0,38 | 1,57 | 1,57 | 28 | 0 | 0 | M3 | 0,1 | 0,2 | 0,09 | ||
| NW-22-17-40-LLYZ | 0,24 | 0,38 | 1,57 | 1,57 | 28 | 0 | 0 | M3 | 0,1 | 0,2 | 0,09 | ||
| NW-22-17-40-LLZ | 0,24 | 0,38 | 1,57 | 1,57 | 28 | 0 | 0 | M3 | 0,1 | 0,2 | 0,09 |
Pas de palier flottant
2Patin flottant dans l'axe Z
3Patin flottant dans l'axe Y
4Patin flottant dans l'axe y et z
Indiquez le nombre de patins souhaités.
