drylin® N - Guidages linéaires miniatures, NK-02-17

Rail guidage miniature DryLin® N

N° de commande	Longueur maxi du rail	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Poids du rail	Prix / m
	[L max.]				min.	max.				[mm²]	[mm²]	[g/m]
NS-01-17	78,74	0,67	2,36	0	0,79	20/49,5	0,22	0,04	M3	66,93	4,72	1,613	50,13 USD
NS-01-17-AR	78,74	0,67	2,36	0	0,79	20/49,5	0,22	0,04	M3	66,93	4,72	1,613	57,65 USD
NS-01-17S	78,74	0,67	2,36	0	0,79		0,22	0,04	M3	66,93	4,72	1,613	44,99 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

Pour les rails non percés, veuillez indiquer "non percé" dans la remarque.
* Pour vis cylindrique à tête basse

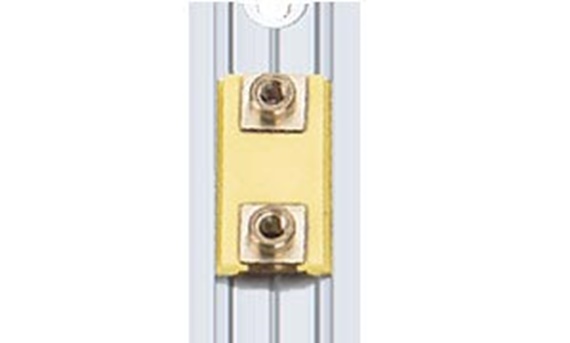

Guidage miniature Drylin® NK-02-17

N° de commande	Désignation	Poids du patin
		[g]
NW-02-17	Carriage with mounting nuts	0,06	4,69 USD
NW-02-27	Carriage	0,44	6,85 USD
NW-02-17-P	Carriage with preload	0,06	4,69 USD
NW-02-17-LLY	Carriage with mounting nuts floating bearing in y-direction	0,06	4,69 USD
NW-02-17-LLZ	Carriage with mounting nuts floating bearing in z-direction	0,06	4,69 USD
NW-02-17-LLYZ	Carriage with mounting nuts floating bearing in y- and z-direction	0,06	4,69 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

Cotes [mm] - patin

Référence	H	A	C	C2	K3	Sp mini	DpØmini	Poids
	±0,35							[g/m]
NW-02-17	0,24	0,38	0,79	14	M3	0,1	0,2	0,06
NW-02-27	0,37	0,55	1,34	20	0	0	0	0,44
NW-02-17-P	0,24	0,38	0,79	14	M3	0,1	0,2	0,06
NW-02-17-LLY	0,24	0,38	0,79	14	M3	0,1	0,2	0,06
NW-02-17-LLZ	0,24	0,38	0,79	14	M3	0,1	0,2	0,06
NW-02-17-LLYZ	0,24	0,38	0,79	14	M3	0,1	0,2	0,06

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

Commande d'un système complet

Configuration rapide et simple

1. Définition du nombre de patins
2. Type de patin
3. Longueur de rail en mm
4. Options pour les patins
5. Options pour les rails

Note :

Vous trouverez des informations détaillées en bas dans les plans ou aux pages indiquées ci-dessous. Vous trouverez des informations précises concernant les paliers flottants sous la rubrique "Consignes de construction"

1

Pas de palier flottant

2

Patin flottant dans l'axe Z

3

Patin flottant dans l'axe Y

4

Patin flottant dans l'axe y et z
