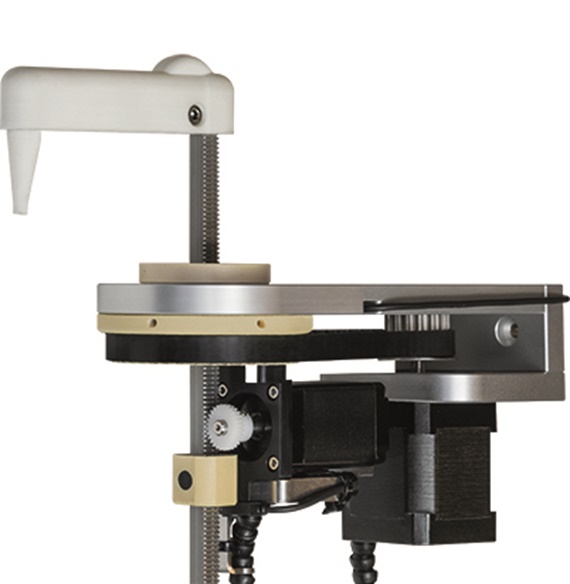

Unité de levage et de pivotement drylin® HSQ

L'unité de levage et de pivotement drylin® est basée sur un entraînement à crémaillère à profilé carré en aluminium revêtu et un élément à plateau tournant à denture intégrée accueillant la courroie crantée. Le logement des deux sens de mouvement est assuré à l'aide d'éléments en polymères hautes performances iglidur® et est totalement sans graisse et sans entretien. La combinaison entre polymères et aluminium permet d'avoir une structure ultra légère et peut être configurée avec des moteurs pas à pas drylin® E prêts à monter


Profilé carré creux, denté, avec revêtement trempé et à l'abri de la corrosion

Profilé carré creux, denté, avec revêtement trempé et à l'abri de la corrosion

Structure modulaire

Entraînement : moteur pas à pas NEMA11


Domaines d'applications types :Pipeteuses, technique de laboratoire et d'analyse, systèmes à pinces, systèmes de pick & place, technique médicale, etc.

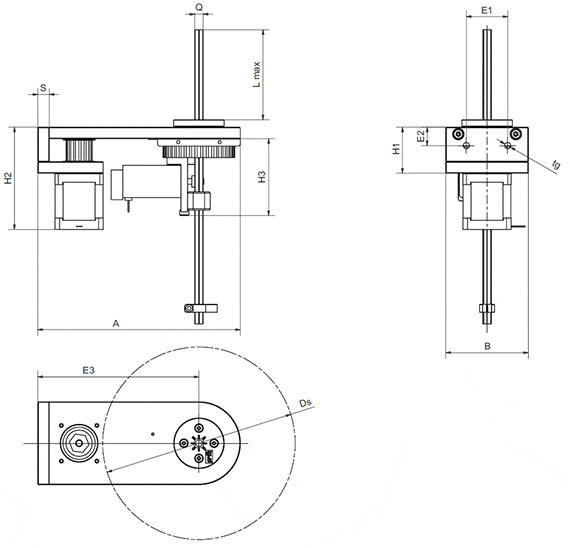

Unité de levage et de pivotement HSQ

Gamme de produits unité de levage et de pivotement

Cotes [mm]

Référence : F
[g]		 vL vR Lmaxi
±0,15		 (Ds)
±0,15		 A B
±0,15		 H1 (H2)
±0,3		 (H3) E1 E2 E3 Q tg
h9		 S
HSQ-10-1440-… 300 0,5 0,4 200 168 177 72 40 89 67 36 16 140 7,5 5,3 10  Demander


Exemple de commande
HSQ-10-1440-A-xxx-17-L-11-L
(avec moteur pas à pas NEMA17/11 à cordon)
HSQ-10-1440-A-xxx-17-E-11-E
(avec moteur pas à pas NEMA17/11 à codeur)
Autres moteurs sur demande/capteurs adaptés disponibles

Plaque de raccordement pour pince pneumatique

Cotes [mm]

Référence : Q ls L H B B1 B d B3 B4 d1
STZ-Q10-01-AM 7,5 15 19 25 45 27 12 4 30,5 10 3,5

 Demander

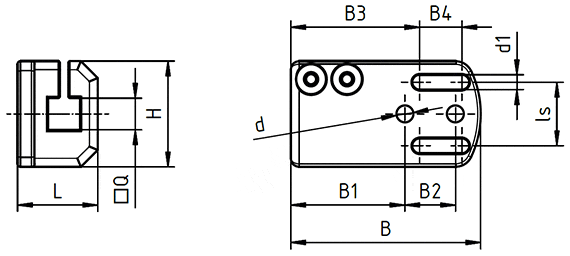

Plan plaque de raccordement pour pince pneumatique

Déclencheur de capteur avec goupille cylindrique de déclenchement

Cotes [mm]

Référence : B A H A1 Q
Q10-IA-01 7 28,5 13 12,8 7,5

 Demander

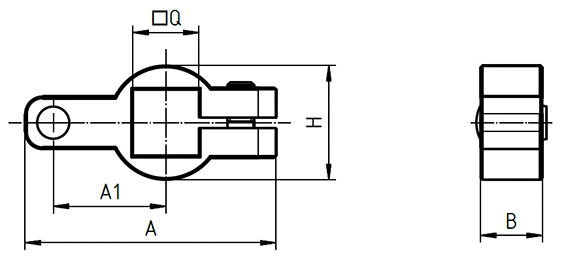

Plan déclencheur de capteur avec goupille cylindrique de déclenchement

prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement) drylin® E, « E » comme électrique

La conséquence logique de l'idée de module et de système de la technique linéaire sans graisse drylin®
drylin® E, « E » comme électrique
prêt pour l'expédition en 4 à 6 semaines ouvrables (temporairement)
