Table croisée drylin® SLW

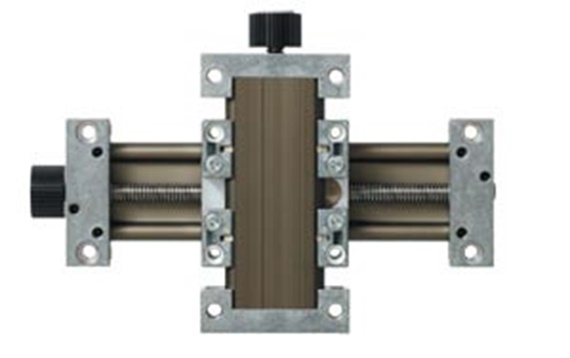

Table croisée

drylin® SLW-XY-1040

Propriétés particulières

Solution bon marché à table croisée pour déplacements manuels

Autolubrifiante et résistante à la corrosion

Course maximale des tables XY : 300 mm (Tailles 1040/1080)

Course maximale des tables XY : 150 mm (Tailles 0630)

Disponible en option comme version précontrainte SLWE-XY-PL (tailles 1040/1080)

Accessoires disponibles (molette, indicateur de position…)

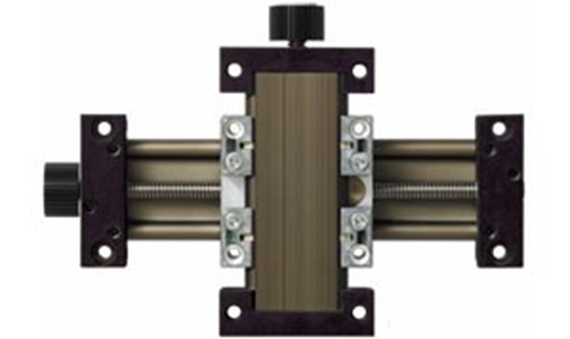

Table croisée DryLin® SLW-XY-0630

drylin® SLW-XY-0630

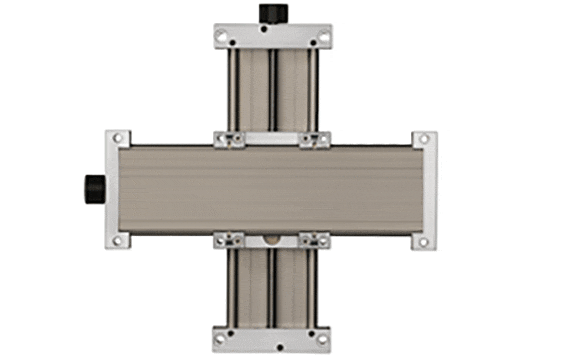

Table croisée DryLin® SLW-XY-1080

drylin® SLW-XY-1080

Vont avec cette référence :

Vue d'ensemble de la gamme drylin® E

Table croisée SLW

Commande d'un système complet

Configuration rapide et simple

1. Choix de la taille
2. Définition de la longueur de la course en mm
3. Choix de accessoires

Remarque :

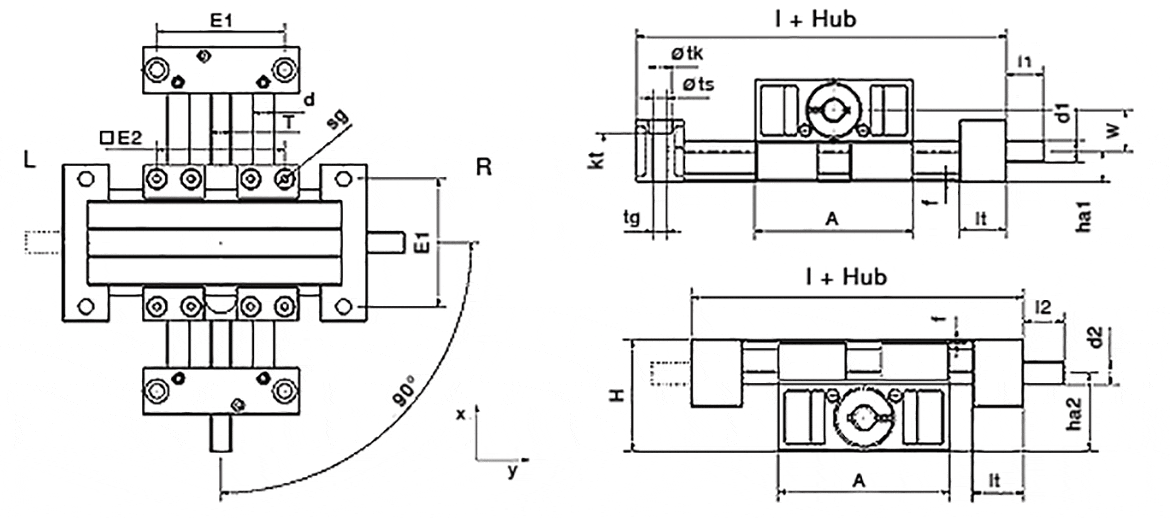

Vous trouverez des informations détaillées en bas dans les plans ou aux pages indiquées ci-dessous.

Table croisée drylin® SLW - système complet

Étape 1

Sélectionnez la taille de la table croisée.

technical drawing

drylin® SHT - conception et calcul, montage horizontal

drylin® SHT - Indicateur de position

Poignée de blocage - drylin® SHT

drylin® SHT - molettes / volants

Longueurs et poids [mm]

N° de commande	A -0,3 [mm]	H [mm]	E1 ±0,15 [mm]	E2 ±0,15 [mm]	Longueur de base lx [mm]	Longueur de base ly [mm]	f [mm]	lt [mm]	tk ±0,1 [mm]	ts [mm]	tg	kt [mm]
SLW-XY-0630	2,13	1,5	1,57	1,77	3,7	94	0,06	0,79	0,35	0,28	-	0,24
SLW-XY-0660	3,35	1,5	2,8	2,99	4,92	125	0,06	0,79	0,43	0,26	-	0,31
SLW-XY-1040	2,91	1,89	2,36	2,36	4,61	117	0,06	0,87	0,43	0,27	M8	0,25
SLW-XY-1040-PL ⁽¹⁾	2,91	1,89	2,36	2,36	4,61	117	0,06	0,87	0,43	0,27	M8	0,25
SLW-XY-1080	4,25	1,89	3,7	3,7	5,94	151	0,06	0,87	0,43	0,27	M8	0,25
SLW-XY-1080-PL ⁽¹⁾	4,25	1,89	3,7	3,7	5,94	151	0,06	0,87	0,43	0,27	M8	0,25
SLW-XY-1660	4,09	2,85	3,31	3,39	6,06	154	0,06	0,98	0,59	0,35	-	0,34
SLW-XY-2080	5,28	3,23	4,57	4,57	7,48	190	0,06	1,1	0,59	0,34	-	0,34

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

(1) Preload

Cotes [mm]

N° de commande	sg	d [mm]	T	l1 [mm]	d1 standard	d1 alternative	l2 [mm]	d2 standard	d2 alternative	ha1 [mm]	ha2 [mm]	W ha2-ha1 [mm]
SLW-XY-0630	M4	0,2	M8	0,59	M8	M8	0,59	M8		0,37	1,12	18,4
SLW-XY-0660	M4	0,2	Tr08x1.5	0,59		Tr08x1.5	0,59		-	0,37	1,12	19
SLW-XY-1040	M6	0,39	TR10x2	0,67	TR10x2	Tr10x2	0,67		6h9	0,57	1,32	19
SLW-XY-1040-PL ⁽¹⁾	M6	0,39	TR10x2	0,67	TR10x2	Tr10x2	0,67		6h9	0,57	1,32	19
SLW-XY-1080	M6	0,39	TR10x2	0,67	TR10x2	Tr10x2	0,67		6h9	0,57	1,32	19
SLW-XY-1080-PL ⁽¹⁾	M6	0,39	TR10x2	0,67	TR10x2	Tr10x2	0,67		6h9	0,57	1,32	19
SLW-XY-1660	M8	0,63	M8	0,79	TR14x4	8h9	0,79	8h9	8h9	0,73	2,13	35,5
SLW-XY-2080	M8	0,79	M8	1,02	12h9		1,02	12h9		0,91	2,32	36

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

SLW-XY-0630 à arbre carré
(1) Preload

La molette de l´axe y peut être commandée montée à gauche ou à droite.
A gauche : SLW-XY-0630-AWM-L-200-300 pour longueur de déplacement de 200 dans l´axe x et de 300 mm dans l´axe y.
A droite : SLW-XY-0630-AWM-R-200-300 pour longueur de déplacement de 200 mm dans l´axe x et de 300 mm dans l´axe y

Vont avec cette référence :

Vue d'ensemble de la gamme drylin® E

La conséquence logique de l'idée de module et de système de la technique linéaire sans graisse drylin®

Vue d'ensemble de la gamme drylin® E

prêt pour l'expédition en 24 heures

Délai de livraison sur demande
