Chariots de guidage drylin® T

Mêmes dimensions que les chariots de guidage à billes courants

Chariots hautes performances

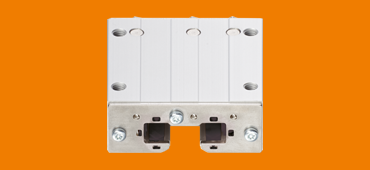

Chariot linéaire drylin® T à réglage automatique du jeu

Durée de vie allongée de 50% grâce aux éléments de glissement en iglidur J200
Robustesse grâce à la double sécurisation du palier
Réglage manuel du jeu du palier

Achat de chariots hautes performances

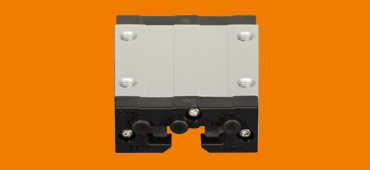

Chariots standard

Jeu préajusté

Réglage manuel du jeu

Blocage manuel en option

Achat de chariots standard

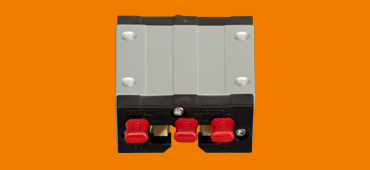

Chariots à réglage automatique

Réglage automatique du jeu

Plusieurs tailles

Montage simple

Achat de chariots à réglage automatique

Pourquoi faire appel à des guidages linéaires sur rail drylin® T ?

Echange standard très simple

Mêmes cotes que les guidages à billes courants

Guidage précis du chariot

de 0,02 à 0,15 mm
Options de réglage du jeu :
Réglage automatique
Réglage manuel

Sans graisse et sans entretien

Qui dit absence de lubrifiant dit moins d'entretien et moins de coûts liés à celui-ci.

Eléments de blocage pour guidage linéaire sur rail drylin® T

Blocages manuels pour un positionnement simple avec éléments de blocage en plastique ou sabots de serrage en laiton pour différentes tailles de la gamme drylin T.

Forme compacte ou massive
Pour les tailles de 15 à 30 mm
Forces de retenue allant jusqu’à 500 N

Achat d'éléments de blocage drylin® T

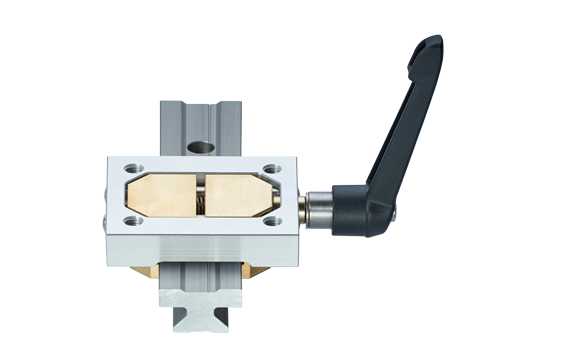

Elément de blocage drylin T et poignée de blocage pour guidage linéaire sur rail

Guidage miniature drylin® T pour les petits espaces de montage

Rails linéaires compacts en 4 tailles

Les rails miniatures de la gamme drylin® T ont les mêmes cotes que les guidages miniatures à billes courants. Ces systèmes miniatures conviennent aux tout petits espaces de montage en raison de leur compacité. Aussi simples qu'efficaces, ces guidages sur rail sont également robustes et économiques.
igus® propose avec son guidage miniature TWE-04 un chariot de guidage à jeu réglable.

Rail miniature drylin® T

L'autre guidage linéaire sur rail

Mêmes cotes de fixation et de perçage.

INA: KUVE -B • KWVE-B • KWE-B • KWSE / KUSE
Bosch Rexroth : FNS • FLS • SNS • SLSS • NH • SLH • FNN • SNN
THK: SHS-C/LC • HSR-A/LA • HSR-B/LB/BM
Hiwin : HGW-CC • QHW-CC • RGW-CC • RGW-HC
Rollon : MRS • MRS-L
IKO : MRS • MRS-L
Rodriguez : BRH-A • BRH-AL • MSR-E • MSR-LE
Romani : HRC-FN

Boutique drylin® T

Exemples d'applications choisis

Les guidages linéaires sur rail drylin® T ont les mêmes cotes que beaucoup de guidages à billes. L'échange standard est donc très simple. Ces guidages robustes garantissent en outre une durée de vie élevée allant jusqu'à 50.000 km.

Rail drylin® T dans une pince à souder du secteur automobile

drylin® T dans le secteur de la soudure

Longue durée de vie et faibles coûts

Le guidage linéaire sur rail drylin® TK-01-15 est insensible à la saleté, mais pas seulement. Il est aussi extrêmement robuste et garantit une durée de vie élevée même dans les milieux très difficiles.

Rail drylin® T dans une pince à souder du secteur automobile

Guidage linéaire sur rail drylin® T dans l'alimentation en étiquettes d'une machine d'emballage

drylin® T dans une alimentation en étiquettes

La société GESET ETIKETTIER-SYSTEME GmbH (Allemagne) mise sur des produits drylin® T

Etaient recherchés un réglage et un changement rapides et flexibles du format, sans lubrifiant et économiques. Le guidage linéaire sur rail drylin® T répond à ces exigences élevées. Le fait que le chariot soit aussi disponible avec un blocage manuel constitue un autre avantage.

Guidage linéaire sur rail drylin® T dans une alimentation en étiquettes

drylin® T dans une ponceuse

Réglages des mouvements linéaires dans les armoires, portes, etc.

Le guidage du cylindre de pression d'une ponceuse ainsi que de l'excentrique de l'abrasif est assuré par un rail drylin® T sur cette machine de la société SMB MASCHINENBAU GmbH (Allemagne). Les propriétés amortissantes des paliers lisses polymères contribuent à améliorer la qualité de l'opération de ponçage.

drylin® T dans une machine de mise sous pli

4 cycles par seconde - avec peu de jeu et pas d'entretien

Sur ces machines de mise sous pli, des guidages linéaires sur rail drylin® T assurent le guidage d’un dispositif d’aspiration des enveloppes à logement unilatéral. La course variable se situe entre 4 et 10 mm, avec une cadence de 4 cycles à la seconde. Le guidage doit présenter peu de jeu, être sans entretien et ne pas avoir besoin de graissage.

Guidage linéaire sur rail drylin® T dans une machine de mise sous pli

Rail drylin® T avec système de mesure pour outils

Gain de temps et économies considérables avec ce système de mesure

Les changements d'outil sont considérablement raccourcis grâce au système de mesure de la gamme drylin® T. Les outils de perçage et de coupe des machines d'usinage à commande CNC sont mesurés en amont et les résultats des mesures sont saisis dans l'ordinateur. Chaque outil n'a ainsi besoin d'être mesuré qu'une fois. La jauge de mesure est guidée sur un rail drylin® T.
