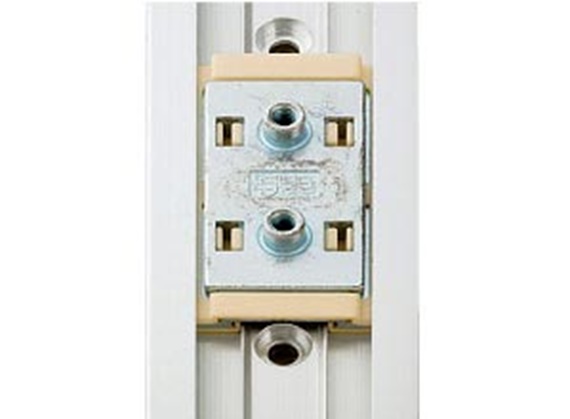

drylin® N - Guidages linéaires miniatures, NK-02-40

Version 02 avec taraudages :

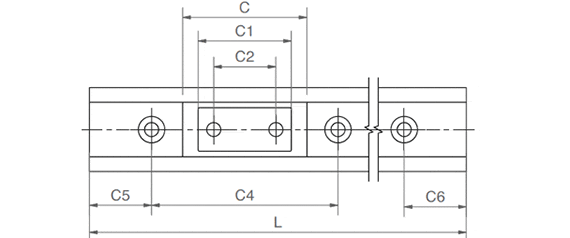

N° de commande	Longueur d´arbre maxi	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Poids du rail	Prix / m
	[L max.]				min.	max.				[mm²]	[mm²]	[g/m]
NS-01-40	118,11	1,57	2,36	0	0,79	20/49,5	0,34	0,05	M4	1039,37	38,19	4,838	63,39 USD
NS-01-40S	118,11	1,57	0	0	0		0,34	0,05		1039,37	38,19	4,838	63,39 USD
NS-01-40-AR	118,11	1,57	2,36	0	0,79	20/49,5	0,34	0,05	M4	1039,37	38,19	4,838	69,82 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

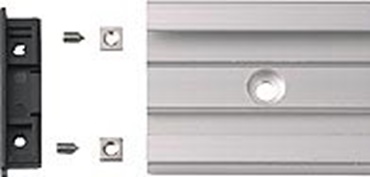

Pour les rails non percés, veuillez indiquer "non percé" dans la remarque.
* Pour vis cylindrique à tête basse

Version 02 à taraudages :

N° de commande	Désignation	Poids du patin
		[g]
NW-02-40	Carriage	1,06	12,47 USD
NW-02-40-LLY	Carriage with mounting nuts floating bearing in y-direction	1,06	12,47 USD
NW-02-40-LLZ	Carriage with mounting nuts floating bearing in z-direction	1,06	12,47 USD
NW-02-40-LLYZ	Carriage with mounting nuts floating bearing in y- and z-direction	1,06	12,47 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

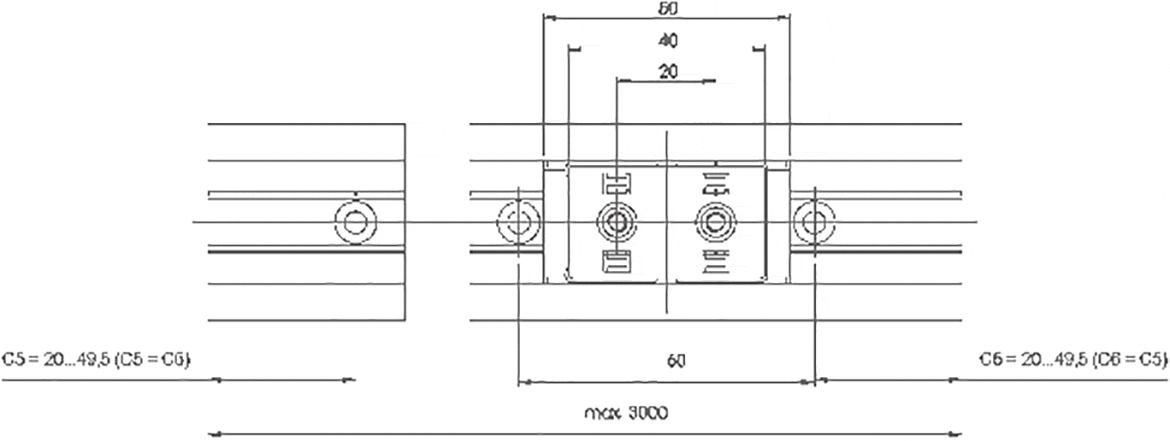

Version 02 : cotes [mm] - patin

Réf. :	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Weight
	±0,35										[g/m]
NW-02-40	0,37	0,91	1,97	1,57	20	0	0	M4	0,2	0,26	1,06
NW-02-40-LLY	0,37	0,91	1,97	1,57	20	0	0	M4	0,2	0,26	1,06
NW-02-40-LLZ	0,37	0,91	1,97	1,57	20	0	0	M4	0,2	0,26	1,06
NW-02-40-LLYZ	0,37	0,91	1,97	1,57	20	0	0	M4	0,2	0,26	1,06

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

Version 12 avec taraudages :

N° de commande	Poids du patin
	[g]
NW-12-40	1,06	13,69 USD
NW-12-40-LLY	1,06	13,69 USD
NW-12-40-LLZ	1,06	10,65 USD
NW-12-40-LLYZ	1,06	13,69 USD
NW-12-27	0,44	6,85 USD
NW-12-27-80	0,88	10,91 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

Version 12 : cotes [mm] - patin

Réf. :	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Weight
	±0,35										[g/m]
NW-12-40	0,37	0,91	2,05	1,57	20	0	0	M4	0,2	0,26	1,06
NW-12-40-LLY	0,37	0,91	2,05	1,57	20	0	0	M4	0,2	0,26	1,06
NW-12-40-LLZ	0,37	0,91	2,05	1,57	20	0	0	M4	0,2	0,26	1,06
NW-12-40-LLYZ	0,37	0,91	2,05	1,57	20	0	0	M4	0,2	0,26	1,06
NW-12-27	0,37	0,55	1,34	1,18	20	0	0	M4	0,2	0,26	0,44
NW-12-27-80	0	0,55	3,15	2,99	60	0	0,06	M4	0,2	0,26	0,88

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

Commande d'un système complet

Configuration rapide et simple

1. Définition du nombre de patins
2. Type de patin
3. Longueur de rail en mm
4. Options pour les patins
5. Options pour les rails

Note :

Vous trouverez des informations détaillées dans les croquis et les tableaux ci-dessus ainsi que sous les rubriques suivantes. Vous trouverez des informations précises concernant les paliers flottants sous la rubrique "Consignes de construction"

1

Pas de palier flottant

2

Patin flottant dans l'axe Z

3

Patin flottant dans l'axe Y

4

Patin flottant dans l'axe y et z

drylin® NK - Système complet

Étape 1

Indiquez le nombre de patins souhaités.

Continuer

Précédant

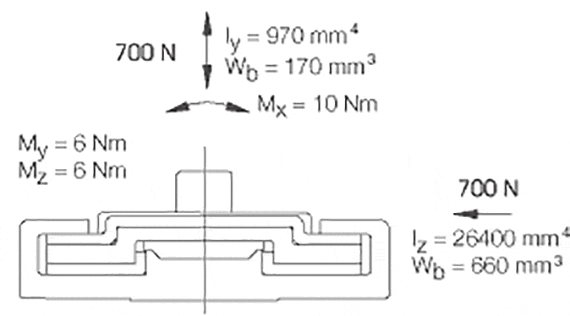

drylin® N - Données techniques

drylin® N - Consignes de construction

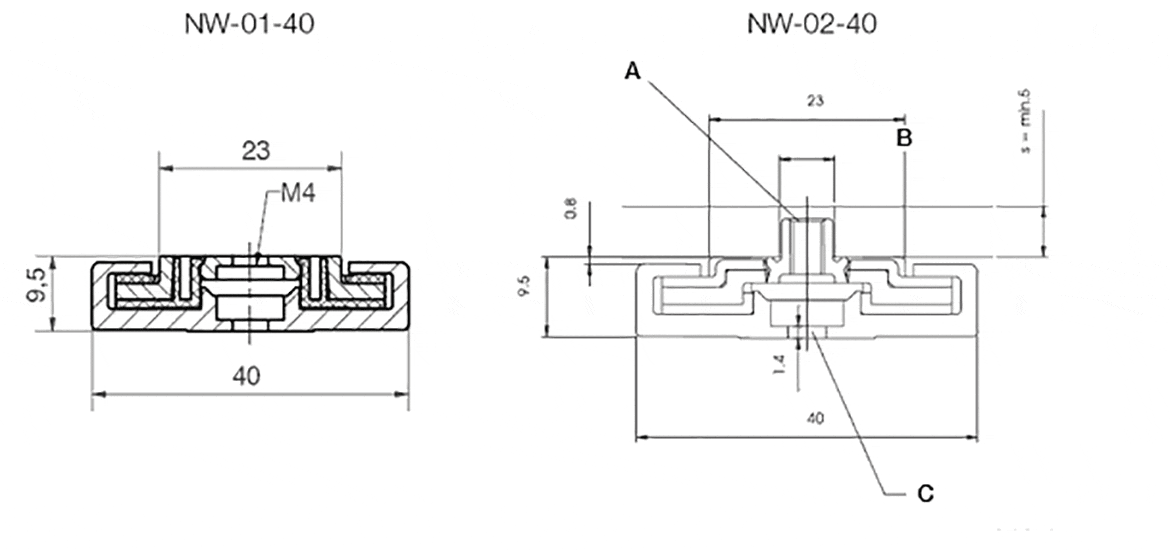

Longueur de patin pour version NW-12-40 : 52 mm

A = M4 (couple de serrage maxi 1,2 Nm)
B = taraudage min. Ø 6,5
C = pour vis à tête cylindrique M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045
