Sans lubrification ni entretien
Précision élevée, indépendamment de la charge
Rattrapage automatique
Silencieux
Insensible à la corrosion
| Numéro de commande | Longueur de la course | Arbre en acier Poids supplém. |
Force stat. admis. maxi | A | Al | H | E1 | E2 | E3 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [kg] | (par 100 mm)[kg] | axiale[N] | radiale[N] | -0,3 | -0,3 | +0,15 | +0,15 | +0,15 | |||||
| SHT-08-ZB-AWM-6.35X12.7 (1) | 300 | 0 | 22,5 | 90 | 2,56 | 2,56 | 0,91 | 2,05 | 2,17 | 55 | 339,26 USD | ||
| SHT-08-ZB-AWM-6X2P1 (1) | 300 | 0 | 22,5 | 90 | 2,56 | 2,56 | 0,91 | 2,05 | 2,17 | 55 | 355,75 USD | ||
| SHT-12-ZB-10X12 (1) | 500 | 0,8 | 0,136 | 33,75 | 135 | 3,35 | 1,34 | 2,76 | 2,87 | 73 | 351,15 USD | ||
(1) Tapered off spindle end

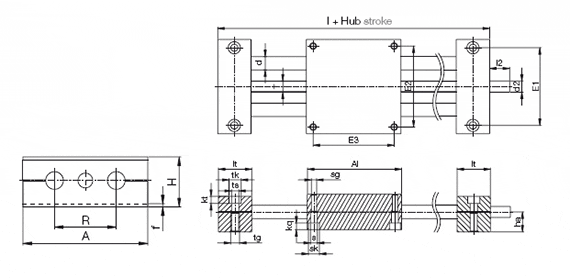

| Numéro de commande | I | R | f | lt | tk ±0,1 |
ts | tg | kt ±0,1 |
s | sk | sg | kq | d | T | l2 | d2 | ha |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SHT-08-ZB-AWM-6.35X12.7 (1) | 3,78 | 1,26 | 0,06 | 0,61 | 0,39 | 0,22 | M6 | 0,28 | 0,17 | 0,31 | M5 | 0,18 | 0,31 | 6.35x12.7 | 0,67 | 6,35 | 0,51 |
| SHT-08-ZB-AWM-6X2P1 (1) | 3,78 | 1,26 | 0,06 | 0,61 | 0,39 | 0,22 | M6 | 0,28 | 0,17 | 0,31 | M5 | 0,18 | 0,31 | TR6x2 | 0,67 | TR6x2 | 0,51 |
| SHT-12-ZB-10X12 (1) | 0,08 | 0,43 | 0,26 | M8 | 0,25 | 0,25 | 0,39 | M6 | 0,24 | 0,47 | 10x12 | 0,67 | 10x12 |
(1) Tapered off spindle end
