drylin® - vis trapézoïdales en aluminium, revêtues
- Filet : à droite ou à gauche
- Matériau : aluminium, revêtu
- Longueur et usinage en fonction du croquis du client
- La résistance à la traction/compression du matériau de la vis
EN AW6060 est de 160 Mpa au mm² (limite d´allongement de 0,2mm)

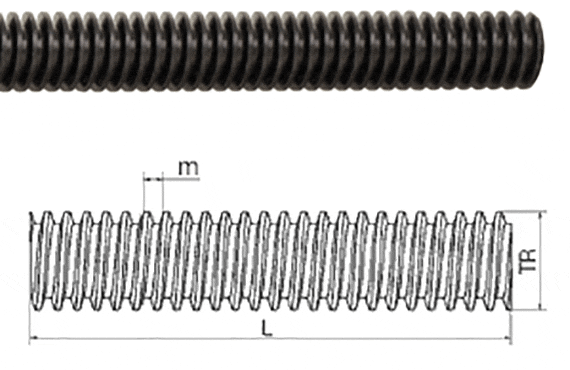

L = longueur
TR = diamètre extérieur de filet
m = pas
Sans plomb - selon (RoHS) 2002/95/EG
Normes et certificats
Vis trapézoïdales en aluminium
Cotes [mm]
| Référence | Vis | Sens du filet |
Matériau | TR | Pas m |
Longueur maxi L [mm] |
||
|---|---|---|---|---|---|---|---|---|
| PTGSG-10X2-01-R-AL | TR10X2 | 10 | 0,08 | 39,37 | 228,19 USD | |||
| PTGSG-12X3-01-R-AL | TR12X3 | 12 | 0,12 | 39,37 | 197,98 USD | |||
| PTGSG-16X4-01-R-AL | TR16X4 | 16 | 0,16 | 39,37 | 198,52 USD | |||
| PTGSG-18X4-01-R-AL | TR18X4 | 18 | 0,16 | 78,74 | 198,52 USD | |||
| PTGSG-20X4-01-R-AL | TR20X4 | 20 | 0,16 | 78,74 | 285,22 USD | |||
| PTGSG-10X2-01-L-AL | TR10X2 | 10 | 0,08 | 39,37 | 273,82 USD | |||
| PTGSG-12X3-01-L-AL | TR12X3 | 12 | 0,12 | 39,37 | 176,31 USD | |||
| PTGSG-16X4-01-L-AL | TR16X4 | 16 | 0,16 | 39,37 | 238,23 USD | |||
| PTGSG-18X4-01-L-AL | TR18X4 | 18 | 0,16 | 78,74 | 244,96 USD | |||
| PTGSG-20X4-01-L-AL | TR20X4 | 20 | 0,16 | 78,74 | 342,27 USD |
En savoir plus sur la pièce sélectionnée :
Ecrous adaptés :
Boîtiers :
prêt pour l'expédition en 5 à 15 jours ouvrables
