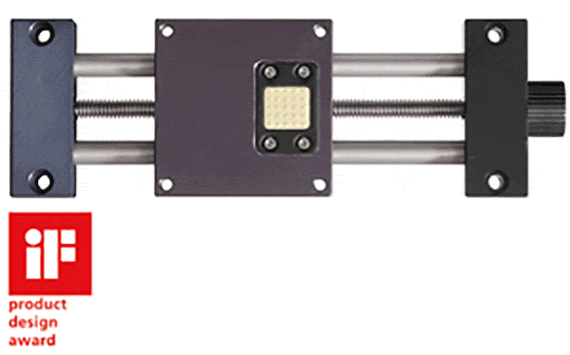

Table linéaire à vis trapézoïdale SHT-FF à fermeture rapide

Les tables linéaires à vis trapézoïdale SHT à mécanisme à fermeture rapide allient positionnement précis et réglage manuel rapide.

Version en aluminium

Pour les changements de format rapides

Freinage par blocage automatique, avec

Courses définissables à volonté

Recommandées uniquement pour les applications horizontales

Charge axiale stat. maxi 200 N (montage horizontal)

Charge axiale dyn. maxi 50 N

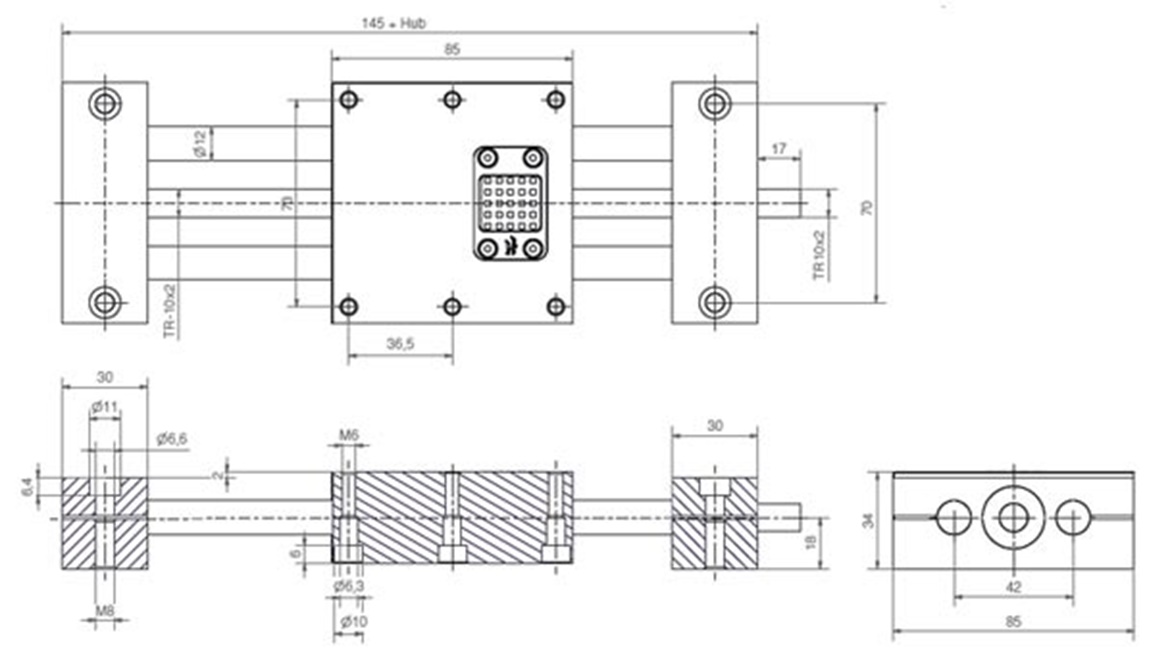

Réf. :	A	Al	H	E1	E2	E3	l	R	f	lt	tk	ts	tg	kt	s	sk
	-0,3	-0,3		±0,15	±0,15	±0,15	[mm]	[mm]	[mm]	±0,1	[mm]	[mm]	[mm]	±0,1
HTS-12-AWM-FF	3,35	3,35	1,34	2,76	2,87	36,5		1,65	0,08	1,18	0,43	0,26	M8	0,25	0,25	0,39
HTSP-01-12-AWM-FF ⁽¹⁾	3,35	2,17	1,42	2,76	2,87	42,5	4,53	1,65	0,08	1,18	0,39	0,26		0
SHT-08-FF	2,56	2,56	0,91	2,05	2,17	55		1,26	0,06	0,61	0,39	0,22	M6	0,28	0,17	0,31

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

(1) Liners and trapezoidal leadscrew nut made of iglide® J

Réf. :	sg	kq	d	T	l2	d2*	ha	Course max.	Weight	Poids supplémentaire
						standard		[mm]	[kg]	par 100 mm
HTS-12-AWM-FF	M6	0,24	0,47	TR10x2	0,67	TR10x2	0,71	750	1,1	0,067	Sur demande
HTSP-01-12-AWM-FF ⁽¹⁾	M6		0,47	TR10x2	0,67	TR10x2	0,71	500	0,35	0,074	Sur demande
SHT-08-FF	M5	0,18	0,31	6	0,67	6	0,51	300	0,35	0,04	Sur demande
