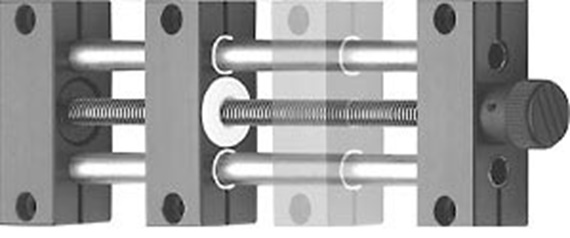

drylin® SHTC - La flexible

Propriétés particulières

Grande flexibilité

Idéale pour les applications à 2 chariots

Fonctionnement à sec sans entretien

Existe en 3 dimensions

Jeu réglable

Vont avec cette référence :

Vue d'ensemble de la gamme drylin® E

SHTC - La flexible

L max.:

Commande d'un système complet

Configuration rapide et simple

1. Choix de la taille
2. Définition de la longueur de la course en mm
3. Choix de accessoires

Note :

Vous trouverez des informations détaillées en bas dans les plans ou aux pages indiquées ci-dessous.

drylin® SHTC - Système complet

Étape 1

Choisissez la taille de la table linéaire.

Continuer

Précédant

drylin® SHT - conception et calcul, montage horizontal

drylin® SHT - Indicateur de position

Poignée de blocage - drylin® SHT

drylin® SHT - molettes / volants

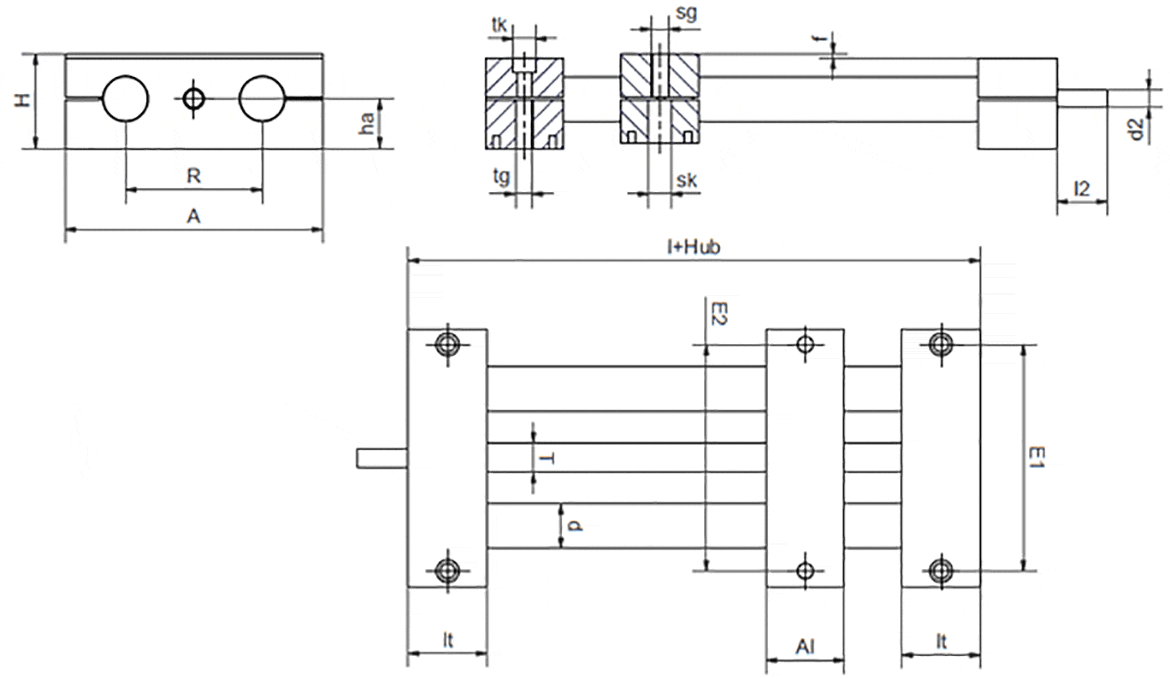

Cotes [mm]

N° de commande	Course max.	Poids [kg]	Supplément de poids par 100 mm [kg]	Force stat. admis. Maxi axial radial [N] [N]		A -0,3	Al -0,3	H	E1 ±0,15	E2 ±0,15	l	R	f	Prix unitaire pour une course de base de 100mm
SHTC-08-AWM	300	0,24	0,034	22,5	81	2,56	1,5	0,91	2,05	2,17	3,78	1,26	0,06	Sur demande
HTSC-12-AWM ⁽¹⁾	750	0,7	0,007	157,5	630	3,35	1,18	1,34	2,76	2,87	3,54	1,65	0,08	219,97 USD
HTSC-20-AWM	1000	1,9	0,02	360	1440	5,12	1,42	1,89	4,25	4,53	4,25	2,83	0,08	310,85 USD
HTSC-30-AWM	1250	4,6	0,04	562,5	2250	7,09	1,97	2,68	5,91	6,22	5,91	3,78	0,16	487,53 USD
HTSC-40-AWM	1500	11	0,605	900	3600	9,06	2,76	3,31	7,95	7,95	8,27	4,8	0,16	1 101,11 USD
HTSC-40-SWM	1500	16	1,613	900	3600	9,06	2,76	3,31	7,95	7,95	8,27	4,8	0,16	1 101,11 USD
HTSC-50-AWM	1500	17	0,807	1406,25	5625	11,02	3,15	3,94	9,84	9,84	9,45	5,98	0,16	1 269,18 USD
HTSC-50-SWM	1500	26,3	2,352	1406,25	5625	11,02	3,15	3,94	9,84	9,84	9,45	5,98	0,16	1 269,18 USD
SHTC-12-SWM ⁽¹⁾	750	0,8	0,013	157,5	630	3,35	1,18	1,34	2,76	2,87	3,54	1,65	0,08	179,75 USD
SHTC-20-SWM	1000	2,3	0,04	360	1440	5,12	1,42	1,89	4,25	4,53	4,25	2,83	0,08	257,22 USD
SHTC-30-SWM	1250	5,8	0,094	562,5	2250	7,09	1,97	2,68	5,91	6,22	5,91	3,78	0,16	410,95 USD
SHTC-12-EWM ⁽¹⁾	750	0,8	0,013	157,5	630	3,35	1,18	1,34	2,76	2,87	3,54	1,65	0,08	230,92 USD
SHTC-20-EWM	1000	2,3	0,04	360	1440	5,12	1,42	1,89	4,25	4,53	4,25	2,83	0,08	361,12 USD
SHTC-30-EWM	1250	5,8	0,094	562,5	2250	7,09	1,97	2,68	5,91	6,22	5,91	3,78	0,16	638,52 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

(1) Tapered off spindle end
