  1. Accueil
  2. Chaînes porte-câbles
  3. Ensemble de la gamme
  4. Packs chaîne porte-câbles
  5. Pack E4.1

iSet E4.1 | Courses de 8 à 24 m

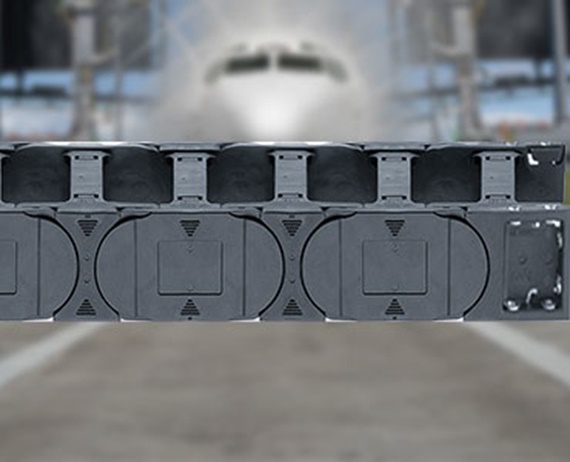

Système de chaînes porte-câbles : E4.1

Eléments :
Système E4.1, éléments de fixation, séparateur, serre-câbles, goulotte de guidage sans bande de glissement, goulotte de guidage avec bande de glissement, kits de montage, module point fixe et tournevis

Dimensions :
Hauteur intérieure : 32 à 56 mm
Course : 8 à 24 m
Largeur intérieure : 100 à 250 mm
Rayon de courbure : 125 à 200

Applications :
Grues, ponts roulants, installations de compostage, stations d'épuration, machines-outils, génie mécanique général, convoyage, secteur du froid, machines de construction, usinage du bois, robotique et manutention
Boutique                        CAO 3D
Instructions de montage Conseils de conception

Nomenclature

Exemple : PACK.E4.32.10.125.0.8000 | Courses : 8 m | Hauteur intérieure : 32 mm | Largeur intérieure : 100 mm |
Rayon de courbure : 125 mm

DésignationPhoto (exemple)RéférenceQuantité
Maillons :E4.3287 maillons
Éléments de fixation :E4.320.10.1.12.C.A21 jeu
Séparateurs :32.1.1176
Serre-câbles3050.ZC.A4
Goulotte de guidage sans/avec bande de glissement972.30.SL
972.31.SLH		2
3
Module point fixe :972.80.41
Kits de montage :960.30.2256
TournevisMAT00501451

Caractéristiques et avantages

Le système E4.1 regroupe tous les avantages de ses trois prédécesseurs. Les séries E4.1 sont plus robustes que les modèles précédents à dimensions égales ou inférieures. Les accessoires et cotes de raccordement sont presque tous identiques. Avec E4.1, augmentez encore la durée de vie de votre application tout en réduisant les coûts.
  • Système de retenue pour stabilité latérale optimale
  • Force de poussée et de traction élevée sur courses glissantes et grande longueur autoportante
  • Convient bien aux applications à 90° sur chant
  • « Freins » et picots en caoutchouc pour une réduction sonore
  • Maillons extérieurs et intérieurs pour montage rapide, avec ou sans précontrainte

Produits allant avec

Câbles chainflex

Câbles chainflex

  • Plus grande gamme avec plus de 1.354 types de câbles
  • Fiables, avec 36 mois de garantie
  • A partir de 1 m de long, expédition à partir de 24h
Produits
smart plastics

smart plastics

  • Surveillance de l'état des machines
  • Finies les pertes de production coûteuses dues à des immobilisations imprévues des équipements
  • Réduire le temps et les coûts consacrés à l'entretien
Produits

Plus d'informations


Packs chaîne porte-câbles

iSets

Autres packs de chaînes porte-câbles (vue d'ensemble)
Aperçu
Base de connaissances chaînes porte-câbles

Base de connaissances

Toutes les informations importantes sur les systèmes de chaînes porte-câbles
Plus d'informations
