  1. Accueil
  2. Chaînes porte-câbles
  3. Robotique
  4. Kit de montage universel

Kit de montage universel pour tiges ressorts TRC + TRE

La manière la plus simple et la plus rapide de fixer une tige ressort

  • Le kit de montage universel permet de fixer les modules à tiges ressorts en une position quelconque par rapport au bras du robot
  • Contournement ciblé des arêtes gênantes et absence de formation de boucles
  • Guidage de triflex® R tout près du bras du robot ou sur le côté de l'axe 6 pour permettre des rotations maximales
  • Corrections effectuées rapidement et simplement, même pour de petites modifications du programme
  • Raccords spéciaux sur demande, délais de livraison courts
  • La fixation réglable dans tous les axes du système de chaînes porte-câbles triflex® permet de fixer le module à tiges ressorts en de nombreuses positions par rapport au bras du robot afin de régler la position de rappel idéale

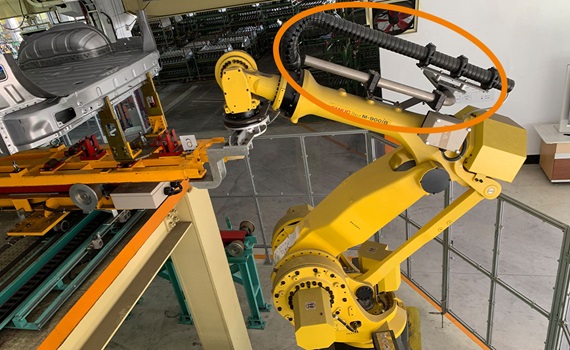

Kits de montage universel pour module à tiges ressorts Le kit de montage universel permet de fixer les modules à tiges ressorts en une position quelconque par rapport au bras du robot

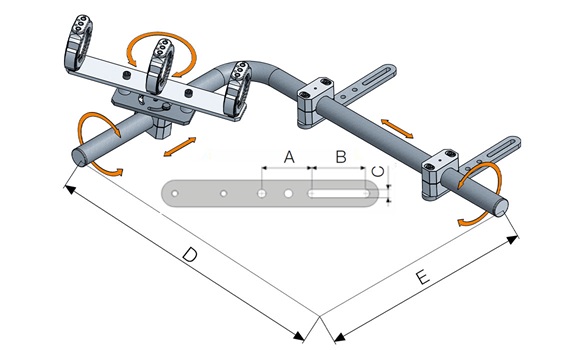

Universalmontageset_unmontiert Plaque de raccordement à montage variable directement sur le robot (cote A, B, C) fournie

Tailles disponibles pour le kit de montage universel

Référence Cote A [mm] Cote B [mm] Cote C [mm] Cote D [mm] Cote E [mm] Poids [kg]
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.40.80 2,91 1,57 0,33 18,7 12,8 3,925 577,64 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.50.80 2,91 1,57 0,33 18,7 12,8 3,925 592,07 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.60.80 2,91 1,57 0,33 24,61 12,8 5,166 633,46 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.70.80 2,95 3,15 0,5 34,45 22,64 13,242 822,78 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.85.80 2,95 3,15 0,5 34,45 22,64 13,551 882,05 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.100.80 2,95 3,15 0,5 34,45 22,64 13,512 884,05 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.125.80 2,95 3,15 0,5 34,45 22,64 14,361 1 536,11 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.912.099 2,95 3,15 0,49 12,8 24,61 5,166 Sur demande Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) TR.920.579 2,95 3,15 0,49 12,8 24,61 5,166 510,11 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

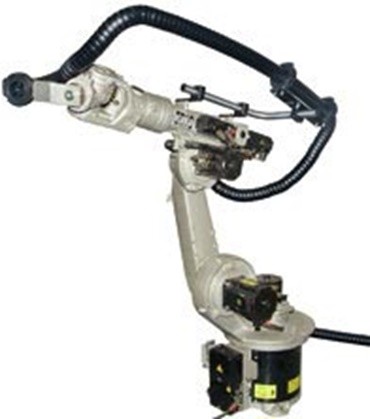

Tiges ressorts allant avec le kit de montage universel

Pour TRC/TRE.B



  • La précontrainte dans un sens donné maintient un écart constant avec les axes 3 à 6 du robot
  • Comparable à une canne à pêche au-dessus du robot
  • Génère une précontrainte  uniforme d'une longueur de 700 à 2000 mm
  • Fourniture sous forme de module préassemblé composé d'une chaîne porte-câbles triflex® R (TRC ou TRE.B) et de tiges ressorts montées
  • Pas d'accrochage au robot et moins de balancement qu'avec une chaîne non stabilisée
  • Rappel automatique de la triflex® R en position initiale
Modules à tiges ressorts
Module à tiges ressorts triflex R
(vidéo en allemand)

Instructions de montage pour les deux produits

  • Produits simples
  • Montage rapide
  • Réglage très simple du système à l'application
  • Sur stock
  • Utilisation simple
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement)
