Tableau de sélection et données de construction pour goulottes de guidage twisterchain

Goulottes de guidage type 02 pour twisterchain classic

Goulottes de guidage twisterchain

La gamme igus twisterchain comporte également une goulotte de guidage dont l'utilisation présente plusieurs avantages :

Guidage de la chaîne
Diminution de l'usure de la chaîne
Optimisation de la régularité du déplacement
Angle de rotation jusqu'à 400°

La construction modulaire de la goulotte de guidage permet d'associer un grand nombre de chaînes à de nombreux rayons circulaires et de courbure avec les mêmes parties de goulottes. Si le rayon de courbure de la chaîne est modifié, il suffit simplement d'adapter la goulotte. Un nouveau modèle n'est pas nécessaire. Reportez-vous au tableau ci après pour vous aider à choisir le système de goulotte de guidage adapté. la référence indiquée contient le système de goulotte de guidage complet.

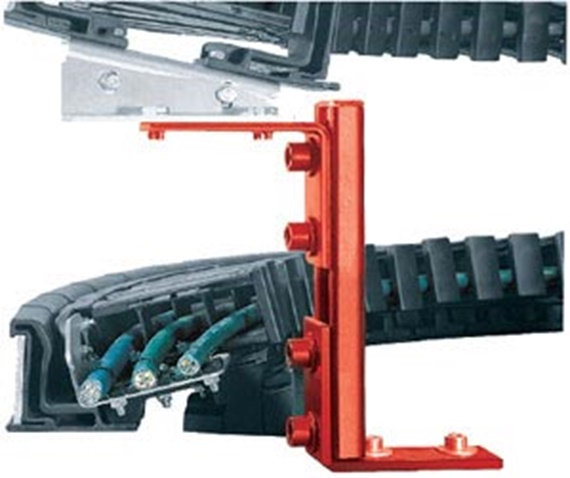

Support au sol (en rouge) nécessaire seulement lorsque l'appui du brin supérieur (à partir d'un angle de rotation de 180°) ne peut pas être fixé à l'installation.

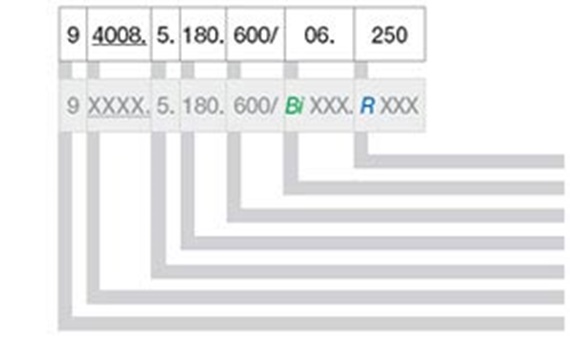

Exemple de commande d'une goulotte de guidage twisterchain

R - rayon de courbure, ajouter le rayon souhaité
Bi - largeur intérieure, ajouter la largeur souhaitée
Rayon externe
Angle de goulotte (standard 180°, 135°, 90°, 45°)
Type de goulotte (.5. avec et .4. sans support de fond)
Série choisie (2208, 2808, 3808 ou 4008)
Goulotte de guidage

Référence	Rayon externe	Angle de rotation	Goulotte complète	Goulotte complète	Nombre de
Série	AR [mm]	[°]	standard	avec support de fond	supports

2208	- 300	45 - 100	92208.4.45.300/Bi.R	non nécessaire	0
2208	- 300	>100 - 180	92208.4.90.300/Bi.R	non nécessaire	0
2208	- 300	>180 - 270	92208.4.135.300/Bi.R*	92208.5.135.300/Bi.R	1
2208	- 300	> 270 - 360	92208.4.180.300/Bi.R**	92208.5.180.300/Bi.R	2

2808/3808/4008	- 450	45-100	9XXXX.4.45.400/Bi.R	non nécessaire	0
2808/3808/4008	- 450	> 100 - 180	9XXXX.4.90.400/Bi.R	non nécessaire	0
2808/3808/4008	- 450	> 180 - 270	9XXXX.4.135.400/Bi.R*	92208.5.135.400/Bi.R	1
2808/3808/4008	- 450	> 270 - 360	9XXXX.4.180.400/Bi.R**	92208.5.180.400/Bi.R	2
2808/3808/4008	> 450 - 550	45 - 100	9XXXX.4.45.500/Bi.R	non nécessaire	0
2808/3808/4008	> 450 - 550	> 100 - 180	9XXXX.4.90.500/Bi.R	non nécessaire	0
2808/3808/4008	> 450 - 550	> 180 - 270	9XXXX.4.135.500/Bi.R*	92208.5.135.500/Bi.R	1
2808/3808/4008	> 450 - 550	> 270 - 360	9XXXX.4.180.500/Bi.R**	92208.5.180.500/Bi.R	2
2808/3808/4008	> 550 - 650	45 - 100	9XXXX.4.45.600/Bi.R	non nécessaire	0
2808/3808/4008	> 550 - 650	> 100 - 180	9XXXX.4.90.600/Bi.R	non nécessaire	0
2808/3808/4008	> 550 - 650	> 180 - 270	9XXXX.4.135.600/Bi.R*	92208.5.135.600/Bi.R	1
2808/3808/4008	> 550 - 650	> 270 - 360	9XXXX.4.180.600/Bi.R**	92208.5.180.600/Bi.R	2
2808/3808/4008	> 650	> 360	Contactez-nous, nous vous aiderons

Support du brin supérieur de la twisterchain (à partir d'un angle de rotation de 180°)

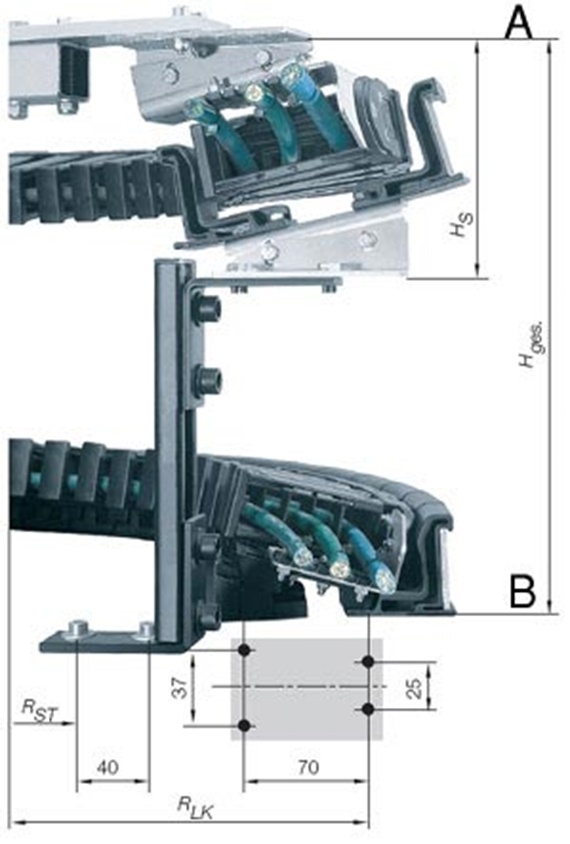

La fixation de la goulotte de guidage au point fixe de la twisterchain doit être effectuée conformément au schéma de perçage ci-contre. Les raccords vissés suivants sont admis :

Trous lamés : 4 • Ø 6,6 à 7 mm
Fixation uniquement avec vis : 4 • vis M6

Légendes :
A = bord inférieur point mobile
B = bord inférieur point fixe
C = support brin supérieur
D = espace libre nécessaire pour la twisterchain
E = axe de rotation
F = point fixe
G = 2ème support brin supérieur
H = espace libre nécessaire pour la twisterchain
I = 1er soutien brin supérieur
J = axe de rotation
K = point fixe

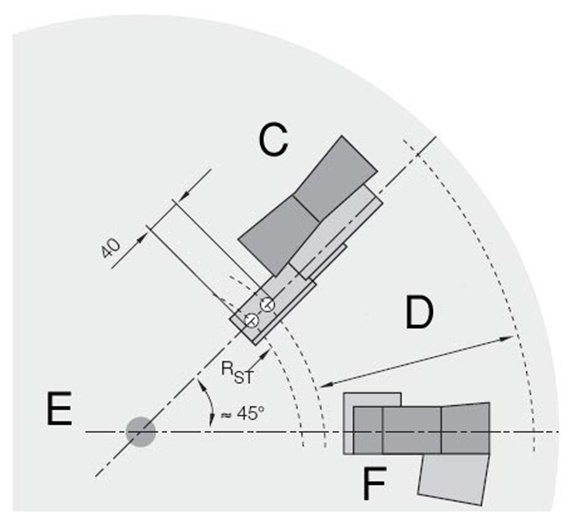

Position de fixation pour un support

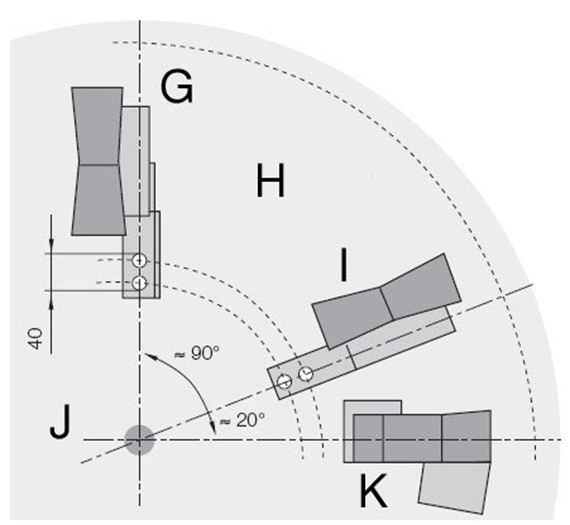

Position de fixation pour deux supports

Cotes de montage

Série	R_LK	H_S	H_tot.[mm] pour rayon de courbure											Référence	R_ST
	[mm]	[mm]	R055	R063	R075	R100	R125	R150	R175	R200	R250	R300	R400	Goulotte	[mm]

2208...300	265	130	195	211	235	285	335	385	-	-	-	-	-	92208...300	145,0
2808...400	360	146	-	-	-	290	340	390	440	490	590	-	-	92808...400	192,5
3808...400	460	156	-	-	-	300	350	400	-	500	600	-	-	93808...400	192,5
2808...500	460	146	-	-	-	300	350	400	450	500	600	-	-	92808...500	292,5
3808...500	460	156	-	-	-	310	360	410	-	510	610	-	-	93808...500	292,5
2808...600	560	146	-	-	-	305	355	405	455	505	605	-	-	92808...600	392,5
3808...600	560	156	-	-	-	315	365	415	-	515	615	-	-	93808...600	392,5
4008...650	610	176	-	-	-	-	-	432	-	532	632	732	932	94008...650	442,5
4008...750	710	176	-	-	-	-	-	432	-	532	632	732	932	94008...750	542,5
