twisterband HD, plus robuste pour des rotations jusqu'à 7 000°* sur un tout petit espace

A la place de bandes, la twisterband HD a une liaison téton/crochet des maillons très robuste. Celle-ci permet d'avoir un remplissage plus conséquent et une plus longue durée de vie.
  • Guidage continu des câbles lors des mouvements rotatifs
  • Liaison très robuste téton/crochet pour fortes charges et longue durée de vie
  • Guidage de câbles électriques, câbles fibres optiques, tuyaux pneumatiques dans un seul système
  • Butées pour rayon de courbure donné
  • Respect des câbles grâce à des butées de rayons définies
  • Vitesse de rotation maximale de 180°/s
  • Plage de température de -40 °C à +80 °C, applications en extérieur
Secteurs industriels et applications types
têtes d'usinage sur des machines-outils, plateaux rotatifs, axe 6 des robots, plus généralement toutes les applications qui font actuellement appel à des collecteurs tournants

Vers le configurateur CAO
twisterband HD

Gamme de produits TBHD12 :

Référence Angle de
rotation		 Ø intérieur
X1		 Ø extérieur
X2		 Hauteur intérieure hi Largeur intérieure
Bi		 Rayon de courbure
R mini		 Rayon de courbure
R maxi
TBHD12-24-11-180-01-0 180 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-270-01-0 270 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-360-01-0 360 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-540-01-0 540 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-720-01-0 720 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-900-01-0 900 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-1080-01-0 1080 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-1260-01-0 1260 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-1440-01-0 1440 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-1620-01-0 1620 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-1700-01-0 1700 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-1800-01-0 1800 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-1980-01-0 1980 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-2160-01-0 2160 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-2340-01-0 2340 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-2520-01-0 2520 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-2700-01-0 2700 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-2880-01-0 2880 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-3060-01-0 3060 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-3240-01-0 3240 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
TBHD12-24-11-3600-01-0 3600 1,57 5,51 0,43 0,94 0,94 1,38 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande de prix Demande de prix
myCatalog myCatalog

Gamme de produits TBHD20 :

Référence Angle de
rotation		 Ø intérieur
X1		 Ø extérieur
X2		 Hauteur intérieure hi Largeur intérieure
Bi		 Rayon de courbure
R mini		 Rayon de courbure
R maxi
TBHD20-44-12-180-01-0 180 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-270-01-0 270 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-360-01-0 360 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-540-01-0 540 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-720-01-0 720 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-900-01-0 900 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-1060-01-0 1060 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-1260-01-0 1260 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-1440-01-0 1440 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-1620-01-0 1620 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-1700-01-0 1700 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-1800-01-0 1800 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-1960-01-0 1960 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-2160-01-0 2160 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-2340-01-0 2340 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-2520-01-0 2520 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-2700-01-0 2700 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-2880-01-0 2880 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-3060-01-0 3060 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-3240-01-0 3240 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-3420-01-0 3420 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
TBHD20-44-18-3600-01-0 3600 1,97 8,66 0,71 1,73 1,46 2,48 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande de prix Demande de prix
myCatalog myCatalog

Gamme de produits TBHD30 :

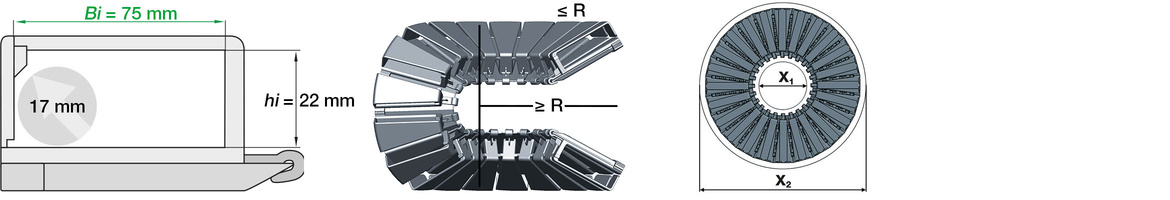

Cotes de montage twisterband HD
Référence Angle de
rotation		 Ø intérieur
X1		 Ø extérieur
X2		 Hauteur intérieure
hi		 Largeur intérieure
Bi		 Rayon de courbure
R mini		 Rayon de courbure
R maxi
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-180-01-0 180 3,54 12,99 0,87 2,95 1,73 3,03 582,28 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-360-01-0 360 3,54 12,99 0,87 2,95 1,73 3,03 629,52 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables TBHD30-75-22-540-01-0 540 3,54 12,99 0,87 2,95 1,73 3,03 676,75 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-720-01-0 720 3,54 12,99 0,87 2,95 1,73 3,03 723,96 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-900-01-0 900 3,54 12,99 0,87 2,95 1,73 3,03 630,38 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-1080-01-0 1080 3,54 12,99 0,87 2,95 1,73 3,03 673,07 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-1260-01-0 1260 3,54 12,99 0,87 2,95 1,73 3,03 715,75 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-1440-01-0 1440 3,54 12,99 0,87 2,95 1,73 3,03 758,43 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-1800-01-0 1800 3,54 12,99 0,87 2,95 1,73 3,03 1 007,26 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-2520-01-0 2520 3,54 12,99 0,87 2,95 1,73 3,03 1 014,54 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-2880-01-0 2880 3,54 12,99 0,87 2,95 1,73 3,03 1 099,91 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TBHD30-75-22-3240-01-0 3240 3,54 12,99 0,87 2,95 1,73 3,03 1 185,28 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Séparateurs adaptés :

Référence
prêt pour l'expédition en 2 jours ouvrables TB30-22-2 0,99 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables TB30-22-2-1 1,13 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Pour le montage, il suffit d'ouvrir la fermeture de la chaîne, de mettre en place un câble et de faire coulisser le séparateur sur l'entretoise ouvrable. Ajouter ensuite les autres câbles. Les séparateurs assurent une division interne claire ménageant les câbles.

Gamme de produits TBHD42 :

Cotes de montage twisterband HD
Référence Angle de
rotation		 Ø intérieur
X1		 Ø extérieur
X2		 Hauteur intérieure
hi		 Largeur intérieure
Bi		 Rayon de courbure
R mini		 Rayon de courbure
R maxi
En savoir plus sur la pièce sélectionnée :
myCatalog myCatalog

Séparateurs adaptés :

Référence
TB42-30-2 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Pour le montage, il suffit d'ouvrir la fermeture de la chaîne, de mettre en place un câble et de faire coulisser le séparateur sur l'entretoise ouvrable. Ajouter ensuite les autres câbles. Les séparateurs assurent une division interne claire ménageant les câbles.

Serre-câbles twisterband HD

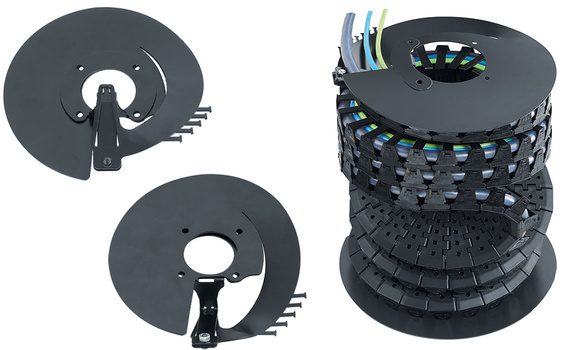

Plaques supérieure/inférieure HD en acier avec serre-câbles

Les plaques supérieure et inférieure sont inclues dans la livraison standard, étant partie intégrante du module twisterband.

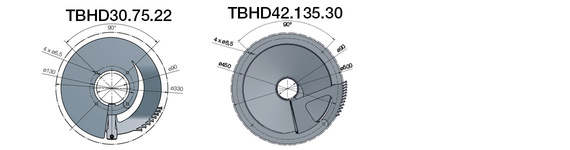

Cotes de montage serre-câbles twisterband HD

twisterband dans la pratique

*Des mouvements rotatifs jusqu'à 3 600° peuvent être commandés (sur stock). Au-delà de 3 600°, nous vous prions de contacter votre interlocuteur igus.
prêt pour l'expédition en 2 jours ouvrables
prêt pour l'expédition en 2 jours ouvrables
prêt pour l'expédition en 12 jours ouvrables
Délai de livraison sur demande
