Eviter la formation de boucles, système de rappel pour petite robotique

triflex® RSE

triflex® RSE

Finies les boucles au niveau de la tête du robot,
pour les petits robots

Le système de rappel triflex® RSE igus®, spécialement mis au point pour les robots ayant une charge faible à moyenne, permet d´éviter de façon active la formation de boucles au niveau de la tête du robot, même sur les applications très dynamiques.

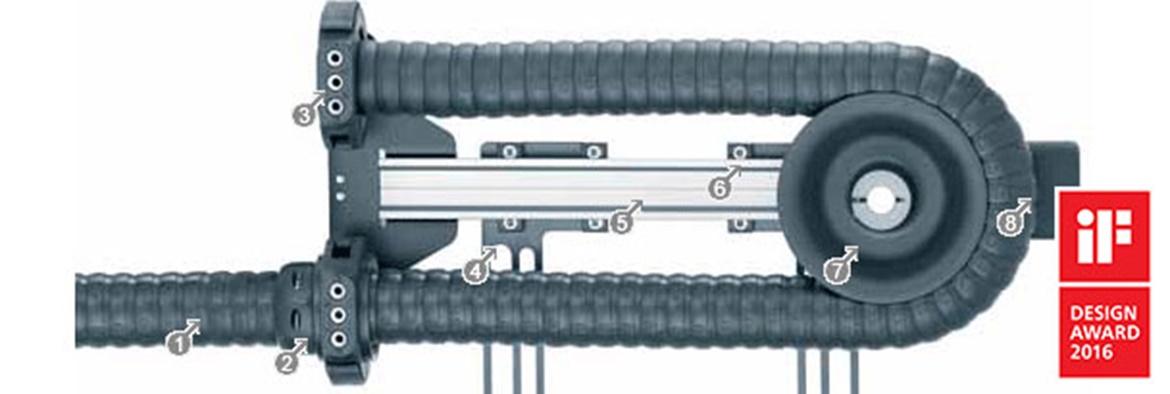

1

Course de rappel possible avec triflex® RSE : jusqu´à 500 mm

2

Pour TRC et TRE

3

Fourniture pré-assemblée avec point fixe à gauche ou à droite

4

Possibilités de fixation individuelles grâce à des consoles d´adaptation

5

Unité linéaire igus® drylin® W sans entretien

6

Position de montage réglable individuellement

7

Système ouvert et clair, structure fine

8

Convient aussi aux accélérations extrêmes, (grâce à un faible poids total)

  • Pour séries TRC·TRE·avec ø de 40 mm
  • Réaction extrêmement rapide, même avec les programmes robotiques très dynamiques
  • Pas d'influence sur la capacité de manutention du robot en raison de la faible charge supplémentaire
  • Consoles de montage à réglage universel
  • Unité linéaire igus® drylin® W sans graisse et sans entretien
  • Pour degrés de liberté maximum
  • Grande latitude pour le programmeur
  • Pour sections de câble jusqu'à 11 mm

Mode de fonctionnement du système RSE avec renvoi

Explication du système en 24 secondes

  • Très faible poids
  • Force de rappel constante
  • Pas besoin d'ajuster la force de rappel
  • Insertion du câble du côté droit ou du côté gauche

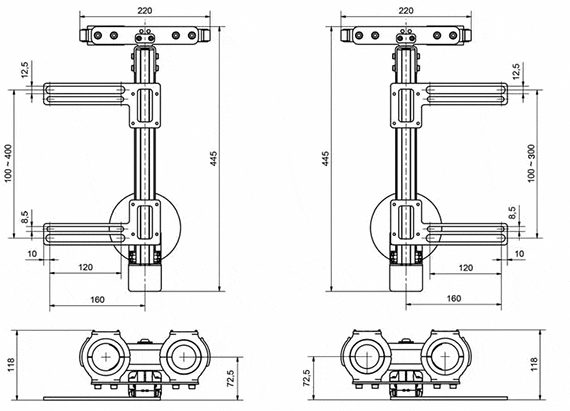

Réf. Point de raccordement Course de rappel maxi [mm]
prêt pour l'expédition en 2 jours ouvrables TR.RSE.02.40.R Connection point on the right 19,69 606,10 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TR.RSE.50.R Connection point on the right 19,69 874,31 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables TR.RSE.02.40.L Connection point on the left 19,69 606,10 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables TR.RSE.50.L Connection point on the left 19,69 874,31 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Gamme de chaînes porte-câbles adaptées :

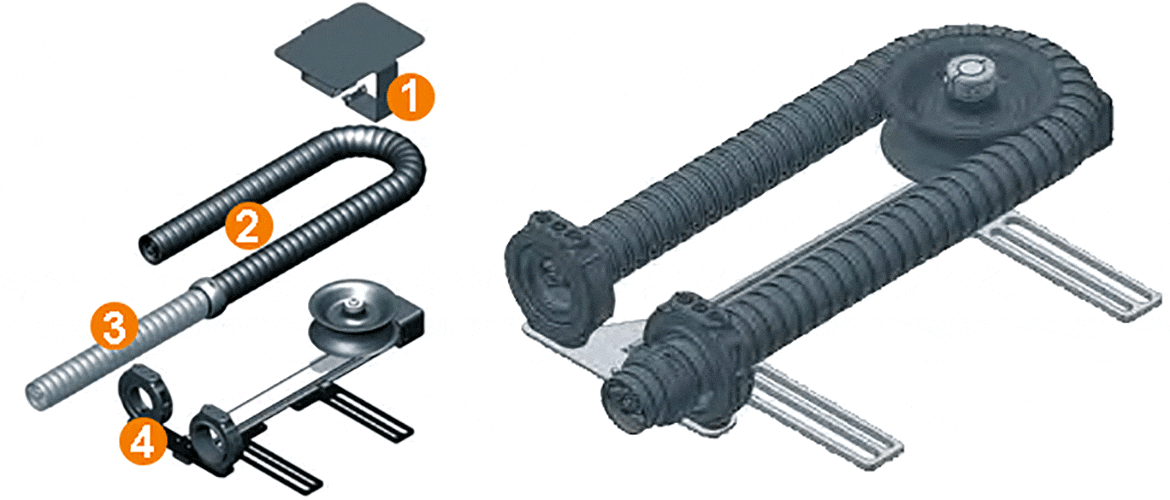

RSE : 1. couvercle pour espace de montage supplémentaire au niveau du robot, optionnel : TR.RSE.40.COVER
2. chaînes porte-câbles triflex® R adaptées pour RSE : TRC.RSE.40.058.LLLL.0; TRE.RSE.40.058.LLLL.0.B
3. longueur totale de chaîne = longueur supplémentaire à partir du passage LLLL + longueur de chaîne à l'intérieur du système
4. système RSE (sans chaîne porte-câbles) + élément de fixation + passage = TR.RSE.02.40.R ou TR.RSE.02.40.L

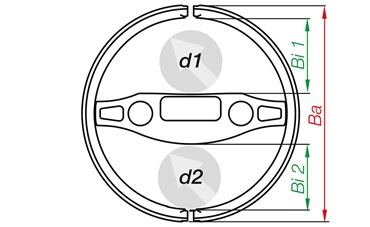

Réf. Hauteur interne Chaîne porte-câbles
Longueur standard
[LLL*]		 Longueur de chaîne
dans le
système
(65 maillons)		 Longueur totale
[LLL* + 904 mm]
  Bi 1 Bi 2 [mm] [mm] [mm]
prêt pour l'expédition en 2 jours ouvrables TRC.RSE.40.058.0500.0 0,59 0,51 19,69 35,59 55,28 Sur demande Dans le panier
prêt pour l'expédition en 2 jours ouvrables TRC.RSE.40.058.0750.0 0,59 0,51 29,53 35,59 65,12 Sur demande Dans le panier
prêt pour l'expédition en 2 jours ouvrables TRC.RSE.40.058.1000.0 0,59 0,51 39,37 35,59 74,96 Sur demande Dans le panier
prêt pour l'expédition en 2 jours ouvrables TRC.RSE.40.058.1250.0 0,59 0,51 49,21 35,59 84,8 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables TRC.RSE.50.080.0750.0 0,74 0,64 29,53 41,1 70,63 Sur demande Dans le panier
prêt pour l'expédition en 2 jours ouvrables TRC.RSE.50.080.0500.0 0,74 0,64 19,69 41,1 60,79 Sur demande Dans le panier
prêt pour l'expédition en 2 jours ouvrables TRC.RSE.50.080.1000.0 0,74 0,64 39,37 41,1 80,47 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables TRC.RSE.50.080.1250.0 0,74 0,64 49,21 41,1 90,31 Sur demande Dans le panier
prêt pour l'expédition en 2 jours ouvrables TRC.RSE.50.080.1500.0 0,74 0,64 59,06 41,1 100,16 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

*LLL = longueur supplémentaire à partir de l´anneau de guidage
Longueur totale de chaîne = longueur supplémentaire à partir de l´anneau de guidage LLLL + longueur de chaîne dans le système

Pack pour chaînes de taille 40 et 50

Pour chaînes porte-câbles ouvertes (TRE)


Référence Hauteur intérieure Chaîne porte-câbles
longueur standard
[LLL*]		 Longueur de chaîne
dans le
système		 Longueur totale
[LLL* + 904 mm]
Prix
  Bi 1 Bi 2 [mm] [mm] [mm]
Délai de livraison sur demande TRE.RSE.40.058.0500.0.B 0,59 0,51 19,69 35,59 55,28 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables TRE.RSE.40.058.0750.0.B 0,59 0,51 29,53 35,59 65,12 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables TRE.RSE.40.058.1000.0.B 0,59 0,51 39,37 35,59 74,96 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables TRE.RSE.40.058.1500.0.B 0,59 0,51 59,06 35,59 84,8 Sur demande Dans le panier
Délai de livraison sur demande TRE.RSE.50.080.0500.0.B 0,74 0,64 19,69 41,1 60,79 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables TRE.RSE.50.080.0750.0.B 0,74 0,64 29,53 41,1 70,63 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables TRE.RSE.50.080.1000.0.B 0,74 0,64 39,37 41,1 80,47 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables TRE.RSE.50.080.1500.0.B 0,74 0,64 59,06 41,1 100,16 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

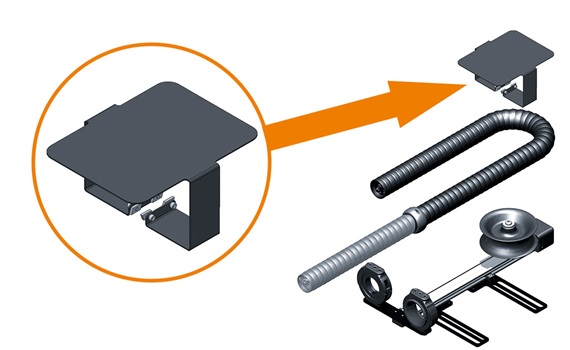

Couvercle pour le système de rappel RSE

  • Pour travailler au-dessus de la tête
  • Offre une protection supplémentaire
  • Possibilités de marquage ou ajout de pièceslégères
Couvercle RSE

Gamme de couvercles pour le système de rappel RSE

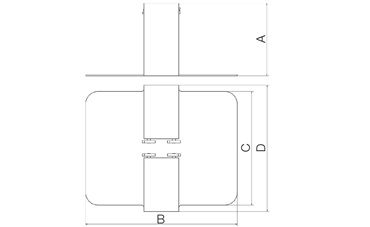

Plan


Référence Indice de taille A
en mm		 B
en mm		 C
en mm		 D
en mm		 Charge supplémentaire
en kg		 Poids du produit
en kg
Prix
prêt pour l'expédition en 12 jours ouvrables TR.RSE.40.Cover 4,53 9,45 7,09 7,87 1,1 149,61 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TR.RSE.50.Cover 4,96 11,81 9,76 9,76 1,7 188,03 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog
prêt pour l'expédition en 2 jours ouvrables
prêt pour l'expédition en 2 jours ouvrables
prêt pour l'expédition en 12 jours ouvrables
Délai de livraison sur demande
