Soulagement des efforts de traction avec des étriers / des raccords / des clips TRE.LOCK igus®

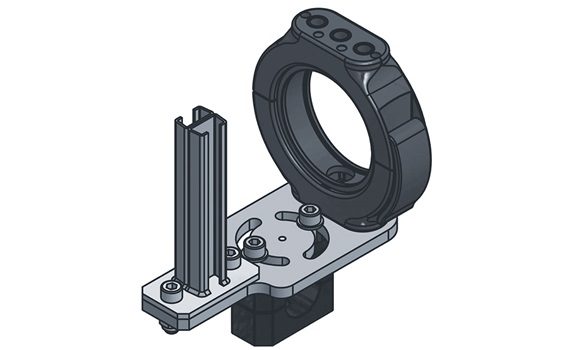

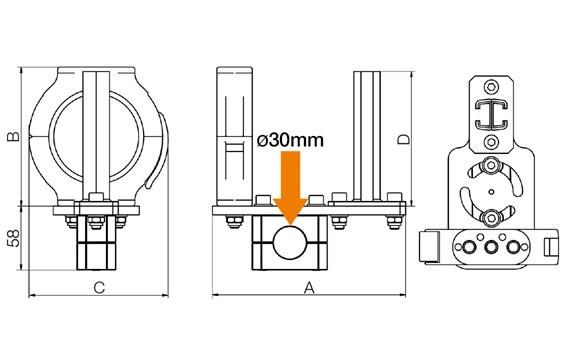

Raccord pour fortes charges

Pour bride de serrage axe 6

Pour les câbles de grosse section
Pour tuyaux hydrauliques lourds
Double rail en C pour la fixation d'étriers CFX
Les étriers CFX ne font pas partie de la fourniture

Remarque : le diamètre standard du raccord à la bride de serrage est de 30 mm. 32 mm et 34 mm possibles sur demande.

Référence	Cote A [mm]	Cote B [mm]	Cote C [mm]	Cote D [mm]
TR.60.20.30	6,89	4,96	4,96	4,8	235,17 USD
TR.65.20.30	6,89	4,96	4,96	4,8	258,09 USD
TR.65.200.20.30	6,89	4,96	4,96	4,8	270,58 USD
TR.70.20.30	6,89	4,96	4,96	4,8	235,68 USD
TR.85.20.30	6,89	6,02	6,1	5,87	247,40 USD
TR.85.240.20.30	6,89	6,02	6,1	5,87	258,55 USD
TR.100.20.30	6,89	6,02	6,1	5,87	247,91 USD
TR.125.20.30	7,09	7,48	7,48	6,89	466,59 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

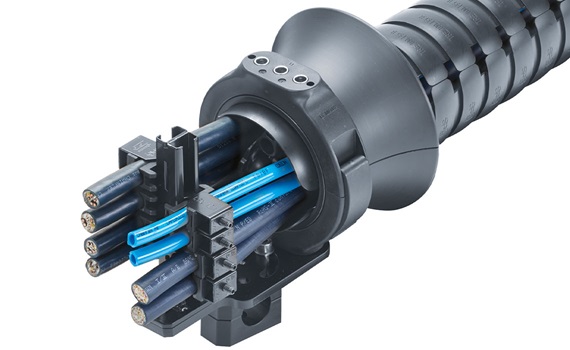

Raccord pour fortes charges avec cornet

Pour bride de serrage axe 6

Stabilité et sécurité supplémentaires
Pour les câbles de grosse section
Pour tuyaux hydrauliques lourds
Double rail en C pour la fixation d'étriers CFX
Les étriers CFX ne font pas partie de la fourniture

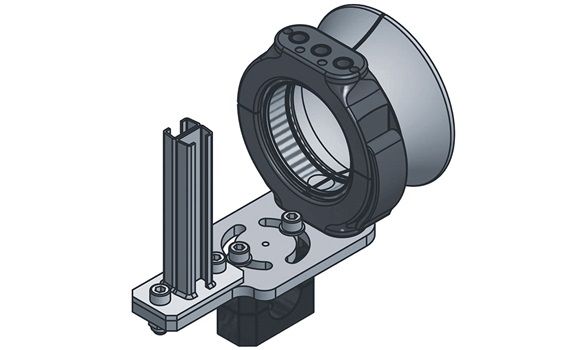

Vue 3D raccord fortes charges avec cornet triflex R

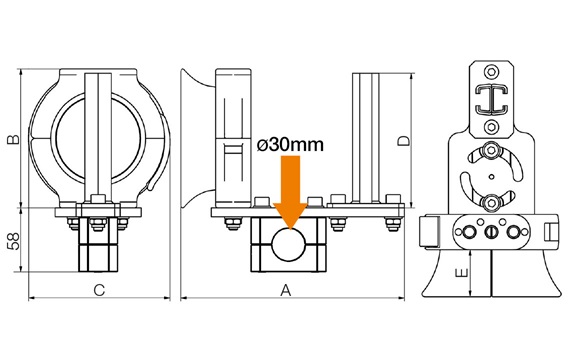

Plan raccord fortes charges avec cornet triflex R

Remarque : le diamètre standard du raccord à la bride de serrage est de 30 mm. 32 mm et 34 mm possibles sur demande.

Référence	Cote A [mm]	Cote B [mm]	Cote C [mm]	Cote D [mm]	Cote E [mm]
TR.60.23.30	8,23	4,96	5,12	4,8	1,5	377,24 USD
TR.65.23.30	8,43	4,96	5,12	4,8	1,77	377,97 USD
TR.70.23.30	8,43	4,96	5,12	4,8	1,69	378,78 USD
TR.85.23.30	8,74	6,1	6,1	5,87	1,93	426,09 USD
TR.100.23.30	9,45	6,1	6,1	5,87	2,64	508,22 USD
TR.125.23.30	9,92	7,48	7,48	6,89	2,83	943,46 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

Demande de prix

myCatalog

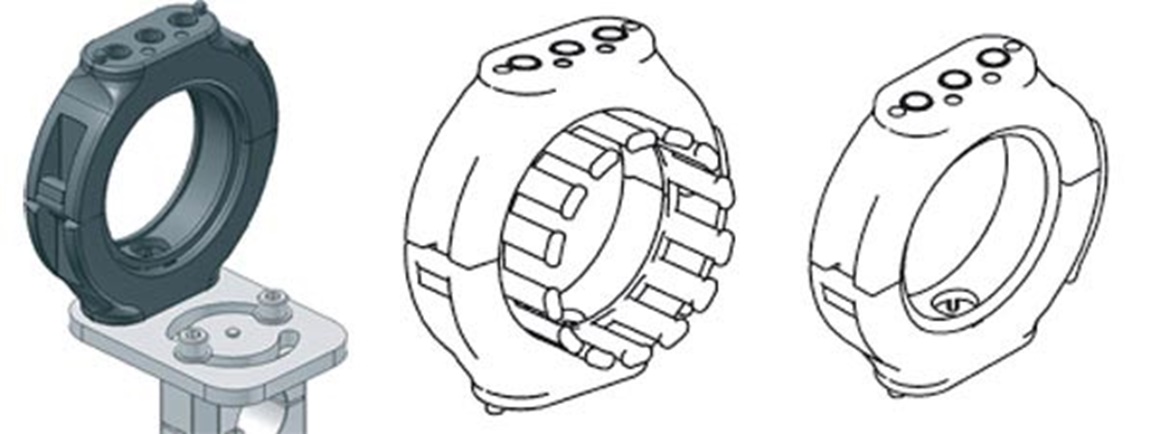

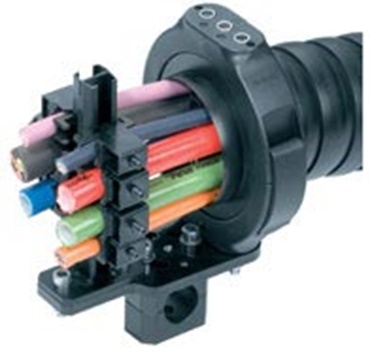

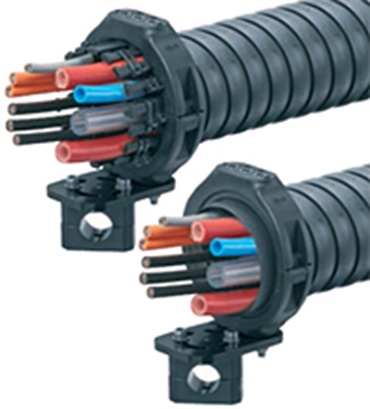

Raccords compacts triflex® R

Disponibles en 2 variantes par taille (avec ou sans serre-câbles)

Fixation sûre et simple des câbles avec des attaches de câbles

Egalement possible avec serre-câbles

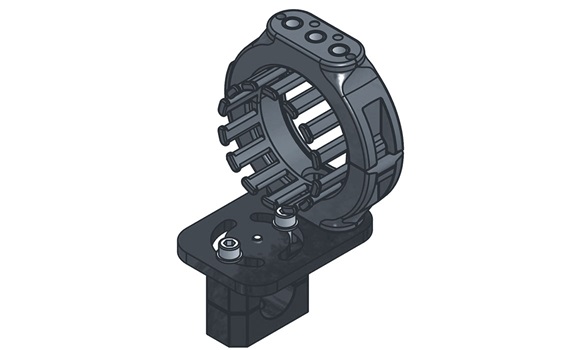

Vue 3D raccord compact triflex R à serre-câbles

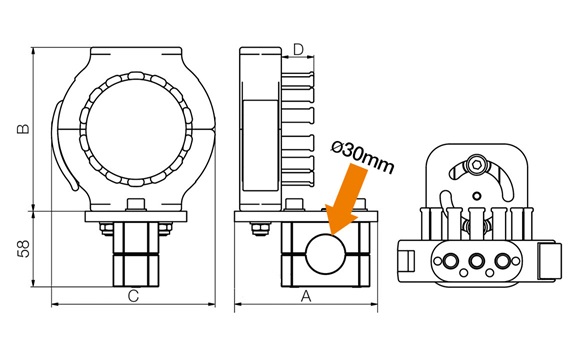

Plan raccord compact triflex R à serre-câbles

Remarque : le diamètre standard du raccord à la bride de serrage est de 30 mm. 32 mm et 34 mm possibles sur demande.

Référence	Diamètre
TR.60.23.32	1,18	468,68 USD
TR.60.23.34	1,26	377,24 USD
TR.70.23.32	1,18	475,48 USD
TR.70.23.34	1,26	378,78 USD
TR.85.23.32	1,26	561,34 USD
TR.85.23.34	1,34	426,09 USD
TR.100.23.32	1,26	655,84 USD
TR.100.23.34	1,34	508,22 USD
TR.125.23.32	1,26	1 272,64 USD
TR.125.23.34	1,34	943,46 USD
TR.60.23.30	1,34	377,24 USD
TR.60.20.30	1,18	235,17 USD
TR.65.20.32		258,09 USD
TR.65.20.34		258,09 USD
TR.70.23.30	1,34	378,78 USD
TR.85.23.30	1,18	426,09 USD
TR.70.20.30	1,18	235,68 USD
TR.100.23.30	1,18	508,22 USD
TR.85.20.30	1,18	247,40 USD
TR.125.23.30	1,18	943,46 USD
TR.100.20.30	1,18	247,91 USD
TR.125.20.30	1,18	466,59 USD
TR.60.20.32	1,26	235,17 USD
TR.60.20.34	1,34	235,17 USD
TR.70.20.32	1,26	235,68 USD
TR.70.20.34	1,34	235,68 USD
TR.85.20.32	1,26	247,40 USD
TR.85.20.34	1,34	247,40 USD
TR.100.20.32	1,26	247,91 USD
TR.100.20.34	1,34	247,91 USD
TR.125.20.34	1,34	466,59 USD
TR.125.20.32	1,26	466,59 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

Demande de prix

myCatalog

Raccords compacts triflex® R

Disponibles en 2 variantes par taille (avec ou sans serre-câbles)

Fixation sûre et simple des câbles avec des attaches de câbles

Egalement possible avec serre-câbles

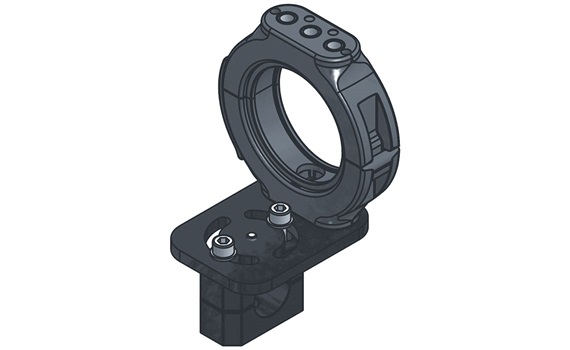

Vue 3D raccord compact triflex R sans serre-câbles

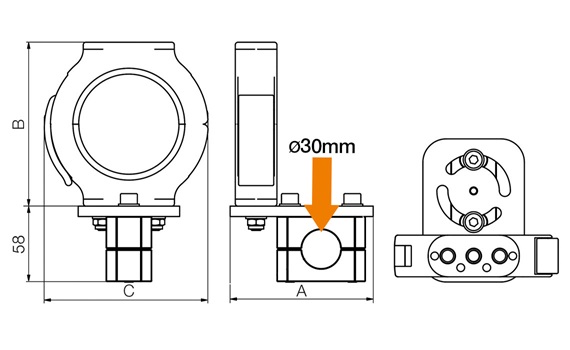

Plan raccord compact triflex R sans serre-câbles

Remarque : le diamètre standard du raccord à la bride de serrage est de 30 mm. 32 mm et 34 mm possibles sur demande.

Référence	Diamètre
TR.40.21.01.30	1,18	202,45 USD
TR.40.21.02.30	1,18	201,96 USD
TR.40.21.01.32	1,26	202,45 USD
TR.60.21.01.30	1,18	216,05 USD
TR.40.21.01.34	1,34	202,45 USD
TR.60.21.02.30	1,18	215,33 USD
TR.920.237.60.01	1,34	Sur demande
TR.40.21.02.32	1,26	201,96 USD
TR.70.21.01.30	1,18	219,43 USD
TR.40.21.02.34	1,34	201,96 USD
TR.70.21.02.30	1,18	218,30 USD
TR.85.21.01.30	1,18	231,47 USD
TR.85.21.02.30	1,18	226,67 USD
TR.60.21.01.32	1,26	216,05 USD
TR.60.21.01.34	1,34	216,05 USD
TR.100.21.02.30	1,18	227,61 USD
TR.60.21.02.32	1,26	215,33 USD
TR.60.21.02.34	1,34	215,33 USD
TR.70.21.01.32	1,26	219,43 USD
TR.70.21.01.34	1,34	219,43 USD
TR.70.21.02.32	1,26	218,30 USD
TR.70.21.02.34	1,34	218,30 USD
TR.85.21.01.32	1,26	231,47 USD
TR.85.21.01.34	1,34	231,47 USD
TR.85.21.02.32	1,26	226,67 USD
TR.85.21.02.34	1,34	226,67 USD
TR.100.21.01.30		232,25 USD
TR.100.21.01.32	1,26	232,25 USD
TR.100.21.01.34	1,34	232,25 USD
TR.100.21.02.32	1,26	227,61 USD
TR.100.21.02.34	1,34	227,61 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

Demande de prix

myCatalog

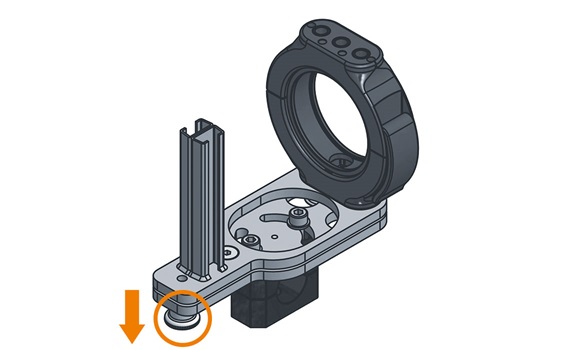

Dispositif d'échange rapide triflex® R

Changement rapide, en quelques secondes
Un seul alignement
Un nouvel alignement n'est pas nécessaire lors de l'échange de la readychain®
Echange possible de la triflex® readychain® sans outils

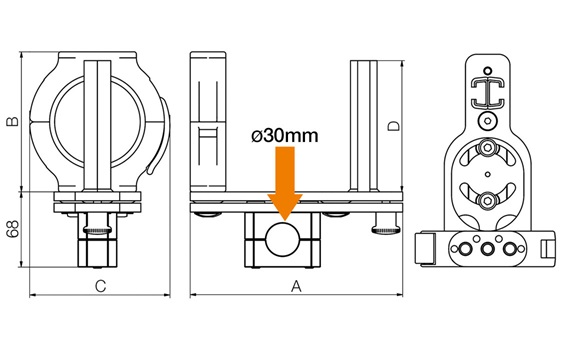

Plan dispositif d'échange rapide triflex R

Remarque : le diamètre standard du raccord à la bride de serrage est de 30 mm. 32 mm et 34 mm possibles sur demande.

Référence	Cote A [mm]	Cote B [mm]	Cote C [mm]	Cote D [mm]
TR.60.22.30	7,52	4,96	4,96	4,96	397,31 USD
TR.65.22.30	7,52	4,96	4,96	4,96	420,26 USD
TR.65.200.22.30	7,52	4,96	4,96	4,96	461,75 USD
TR.70.22.30	7,52	4,96	4,96	4,96	397,82 USD
TR.85.22.30	7,52	6,02	6,1	6,02	416,34 USD
TR.85.240.22.30	7,52	6,02	6,1	6,02	424,33 USD
TR.100.22.30	7,52	6,02	6,1	6,02	416,85 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

Demande de prix

myCatalog

Mode de fonctionnement du dispositif d'échange rapide

Echange extrêmement rapide de la gaine d'accastillage
Retirer le goujon
Désolidariser
Monter la nouvelle gaine préassemblée

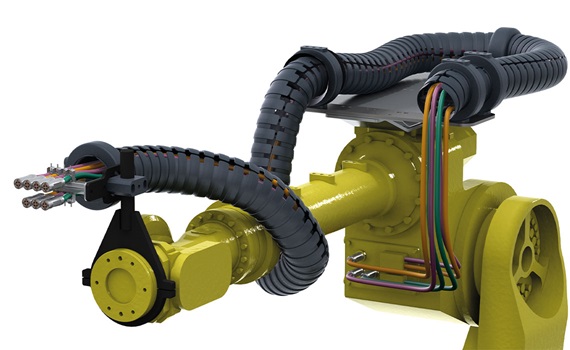

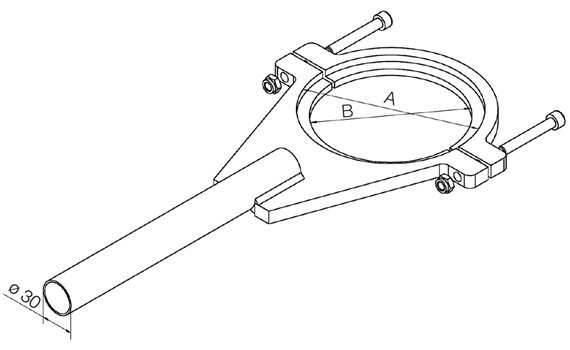

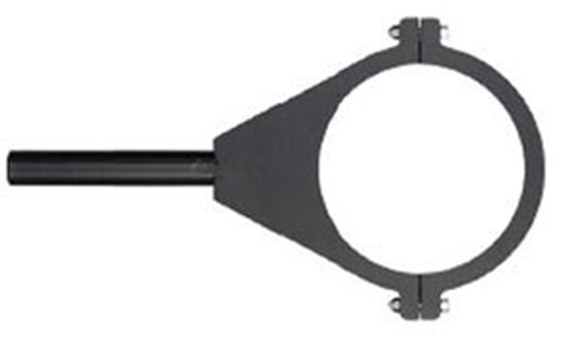

Fixation au 6ème axe triflex® R

Un seul diamètre d'axe (Ø30mm) pour tous les robots
Montage simple et rapide
Pour élément de fixation triflex® R avec étriers CFX(TR.xx.20.30)
Pour élément de fixation triflex® R avec dents serre-câbles (TR.xx.21.30)
Pour dispositif d'échange rapide TR.xx.22.30

TR.907.667. Ø intérieur

demander

Veuillez également indiquer le diamètre !

Référence	Cote A [mm]	Cote B [mm]	Poids [kg]
TR.907.901	8,07	7,48	2,5	336,77 USD
TR.907.667.140	5,51	5,51	2,2	254,39 USD
TR.907.857				294,03 USD
TR.907.667.220				292,38 USD
TR.907.992	6,5	6,3	2,4	336,77 USD
TR.908.065				321,30 USD
TR.907.667.200	7,87	7,87	2,7	279,50 USD
TR.907.667.150				323,78 USD
TR.907.667.125				238,55 USD
TR.907.667.160				301,32 USD
TR.907.667.180				254,34 USD
TR.907.667.190				264,47 USD
TR.907.667.250	9,84	9,84	3,5	323,78 USD
TR.907.667.315				390,80 USD
TR.908.115				591,17 USD
TR.908.347				675,03 USD
TR.909.387				558,55 USD
TR.910.544	5,71	4,92		313,85 USD
TR.912.328	9,25	8,66	2,7	415,69 USD
TR.918.027	2,48	2,48	0,195	139,46 USD
TR.918.012	2,95	2,95	0,23	139,46 USD
TR.918.002	3,54	3,54	0,253	139,46 USD
TR.907.667.142	5,59	5,59	2,25	254,39 USD
TR.907.667.275	10,83	10,83	3,4	899,05 USD
TR.919.994				Sur demande

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

Demande de prix

myCatalog

Serre-câbles (uniquement pour TRC/TRE)

Fixer les grosses sections de façon sûre avec les étriers standard Chainfix d'igus®

Pour l'utilisation de câbles de grosse section, pour les applications de soudage par exemple, ou pour des flexibles hydrauliques lourds
Double rail en C pour étriers igus® CFX
Serre-câbles robuste pour applications "lourdes"
Utilisation possible d'étriers igus® Chainfix en inox ou en acier

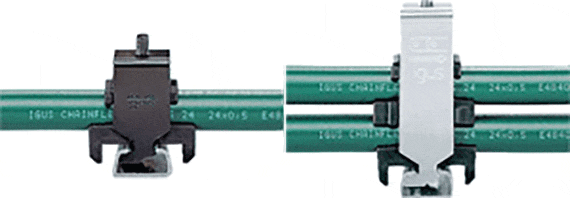

Etriers chainfix® avec contre-intercalaire

Disponibles en 3 variantes par taille
Réglage pluriaxial, pour un positionnement optimal
Adaptation à tous les diamètres supplémentaires : Ø 30mm, Ø 32mm, Ø 34mm
Les étriers chainfix garantissent une absorption sûre des forces de poussée et de traction même en présence de câbles de grosse section
Recommandé en présence de gros câbles de soudure et de tuyaux hydrauliques rigides
Pour une utilisation avec le raccord pour fortes charges TR.XX.20 / TR.XX.23 et le dispositif d'échange rapide TR.XX.22

Acier:

Réf.	Ø	B⁺²	H
acier	[mm]	[mm]	[mm]
CFX12-1	06 - 12	0,63	2,13	Sur demande
CFX14-1	12 - 14	0,71	1,97	Sur demande
CFX16-1	14 - 16	0,79	2,05	Sur demande
CFX18-1	16 - 18	0,87	2,13	Sur demande
CFX20-1	18 - 20	0,94	2,2	Sur demande
CFX22-1	20 - 22	1,02	2,28	Sur demande
CFX26-1	22 - 26	1,18	2,64	Sur demande
CFX30-1	26 - 30	1,34	2,8	Sur demande
CFX34-1	30 - 34	1,5	2,95	Sur demande
CFX38-1	34 - 38	1,65	3,11	Sur demande
CFX42-1	38 - 42	1,81	3,27	Sur demande
CFX46-1	42 - 46	2,01	4,53	Sur demande
CFX50-1	46 - 50	2,17	4,76	Sur demande

En savoir plus sur la pièce sélectionnée :

myCatalog

Acier inoxydable (1.4301/AISI 304):

Référence	Ø	B⁺²	H
Inox	[mm]	[mm]	[mm]
CFX12-1-E	6 - 12	0,63	2,13	Sur demande
CFX14-1-E	12 - 14	0,71	1,97	Sur demande
CFX16-1-E	14 - 16	0,79	2,05	Sur demande
CFX18-1-E	16 - 18	0,87	2,13	Sur demande
CFX20-1-E	18 - 20	0,94	2,2	Sur demande
CFX22-1-E	20 - 22	1,02	2,28	Sur demande
CFX26-1-E	22 - 26	1,18	2,64	Sur demande
CFX30-1-E	26 - 30	1,34	2,8	Sur demande
CFX34-1-E	30 - 34	1,5	2,95	Sur demande
CFX38-1-E	34 - 38	1,65	3,11	16,76 USD
CFX42-1-E	38 - 42	1,81	3,27	34,98 USD
CFX46-1-E	42 - 46	1,81	4,8	Sur demande
CFX50-1-E	46 - 50	1,81	4,92	Sur demande

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

Demande de prix

myCatalog

Vers la page de catalogue étriers chainfix

prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement)

País/Região

Ao selecionar seu país, você verá ofertas e informações locais.

Veuillez sélectionner votre lieu de livraison

Soulagement des efforts de traction avec des étriers / des raccords / des clips TRE.LOCK igus®

Raccord pour fortes charges

Pour bride de serrage axe 6

En savoir plus sur la pièce sélectionnée :

Raccord pour fortes charges avec cornet

Pour bride de serrage axe 6

En savoir plus sur la pièce sélectionnée :

Raccords compacts triflex® R

En savoir plus sur la pièce sélectionnée :

Raccords compacts triflex® R

En savoir plus sur la pièce sélectionnée :

Dispositif d'échange rapide triflex® R

En savoir plus sur la pièce sélectionnée :

Mode de fonctionnement du dispositif d'échange rapide

Fixation au 6ème axe triflex® R

En savoir plus sur la pièce sélectionnée :

Serre-câbles (uniquement pour TRC/TRE)

Fixer les grosses sections de façon sûre avec les étriers standard Chainfix d'igus®

Etriers chainfix® avec contre-intercalaire

Acier:

En savoir plus sur la pièce sélectionnée :

Acier inoxydable (1.4301/AISI 304):

En savoir plus sur la pièce sélectionnée :

Conseil

I would be happy to answer your questions personally

Transport et conseils

Veuillez sélectionner votre lieu de livraison

Soulagement des efforts de traction avec des étriers / des raccords / des clips TRE.LOCK igus®

Raccord pour fortes charges

Pour bride de serrage axe 6

En savoir plus sur la pièce sélectionnée :

Raccord pour fortes charges avec cornet

Pour bride de serrage axe 6

En savoir plus sur la pièce sélectionnée :

Raccords compacts triflex® R

En savoir plus sur la pièce sélectionnée :

Raccords compacts triflex® R

En savoir plus sur la pièce sélectionnée :

Dispositif d'échange rapide triflex® R

En savoir plus sur la pièce sélectionnée :

Mode de fonctionnement du dispositif d'échange rapide

Fixation au 6ème axe triflex® R

En savoir plus sur la pièce sélectionnée :

Serre-câbles (uniquement pour TRC/TRE)

Fixer les grosses sections de façon sûre avec les étriers standard Chainfix d'igus®

Etriers chainfix® avec contre-intercalaire

Acier:

En savoir plus sur la pièce sélectionnée :

Acier inoxydable (1.4301/AISI 304):

En savoir plus sur la pièce sélectionnée :

Conseil

I would be happy to answer your questions personally

Transport et conseils

País/Região

Configurações de linguagem

Page not found

Panier

Panier
