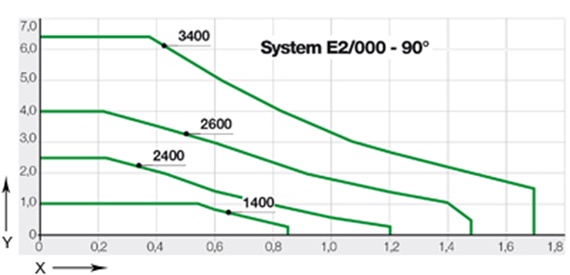

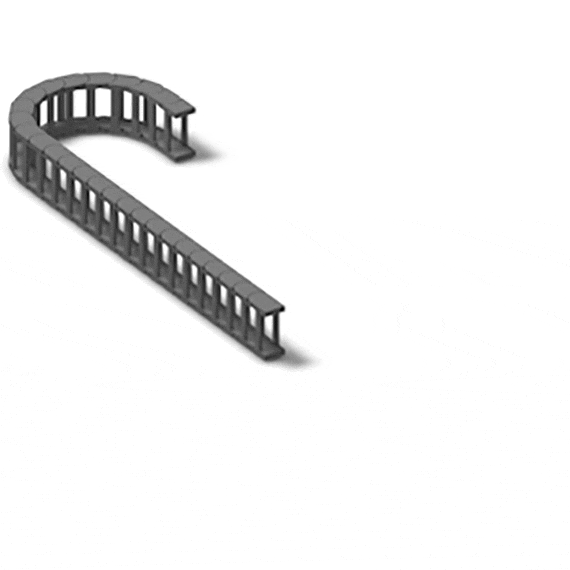

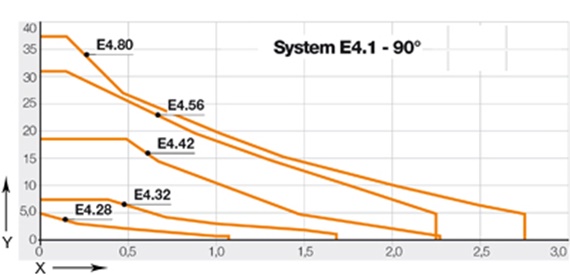

Tournées à 90°, les chaînes porte-câbles igus® ne peuvent être utilisées en autoportance que dans certaines limites. La longueur en autoportance sur chant dépend des facteurs:
temps
charge supplémentaire
largeur de la Chaîne
rayon de courbure
parallélisme de l’application
Plus la charge supplémentaire de la chaîne est élevée, plus la longueur en autoportance est courte. La largeur correspond à la hauteur sur une chaîne qui est tournée à 90°. Les grandes tailles, comme les petits rayons de courbure, accroissent la stabilité. Si un mouvement dans un autre axe s’ajoute aux mouvements parallèles des deux brins, la longueur en autoportance diminue. Sur les applications soumises à de faibles sollicitations, la fixation normale et le support des éléments de fixation standard suffisent. Si, par exemple, la charge supplémentaire et la longueur en autoportance sont plus élevées, la chaîne doit être soutenue dans sa totalité ou en partie. En raison des multiples applications possibles, nous vous recommandons de nous consulter pour votre cas particulier.

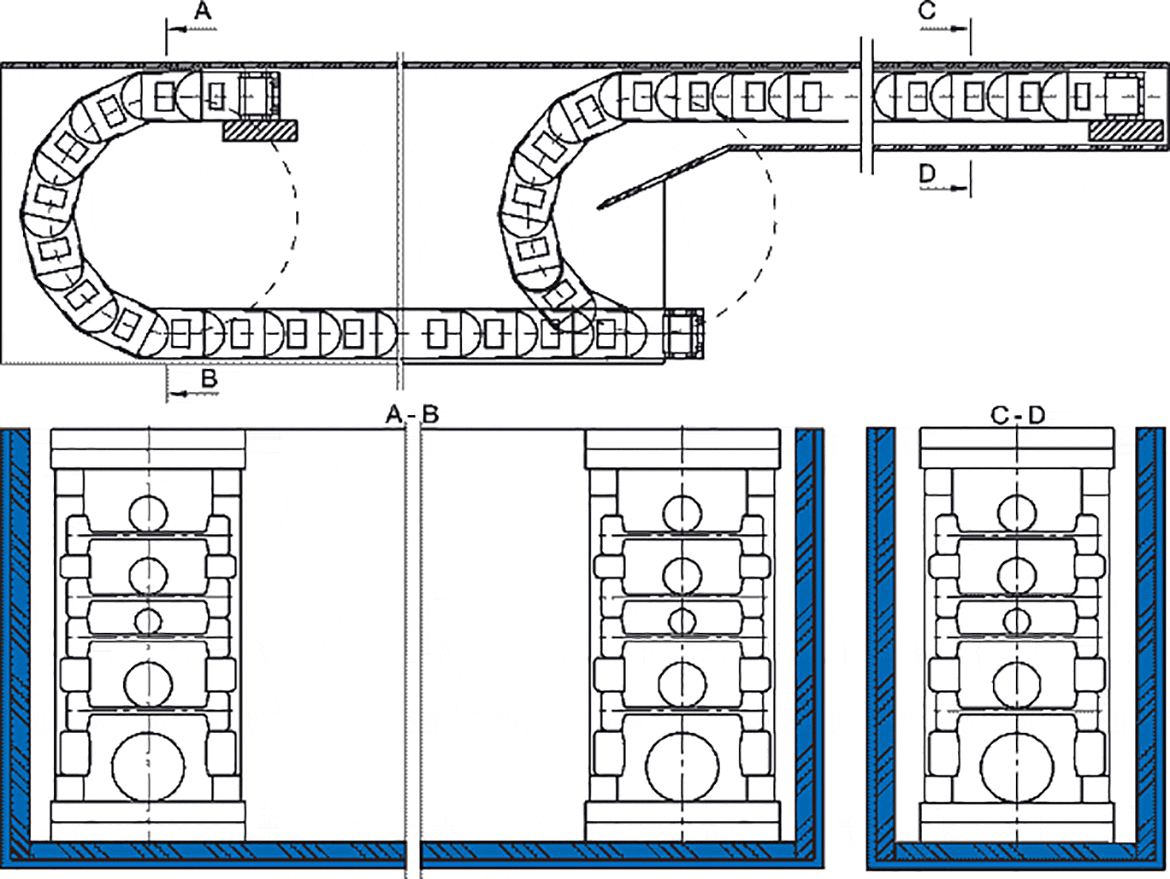

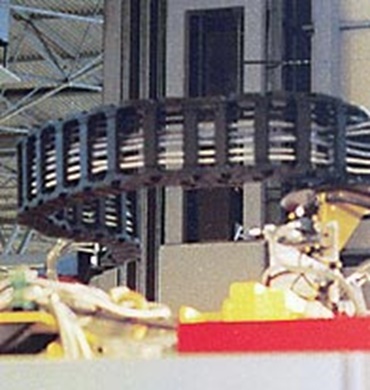

Sur chant, des courses de 100 m et plus peuvent être réalisées à l'aide de chaînes porte-câbles igus® et d'un guidage adéquat. Tous les types de chaînes sont conçus de manière à pouvoir coulisser sur les bandes latérales des maillons. L'élément de glissement peut être en plastique igus®, en inox ou en acier zingué, selon les impératifs de déplacement et de durée de vie. Roulements à billes et à rouleaux ou autres dispositifs de glissement sont superflus. L'illustration ci-dessous montre le principe d'une goulotte de guidage igus®.
Câbles et flexibles

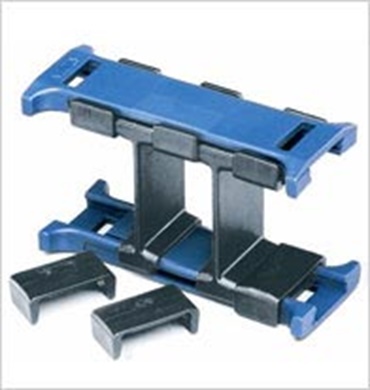

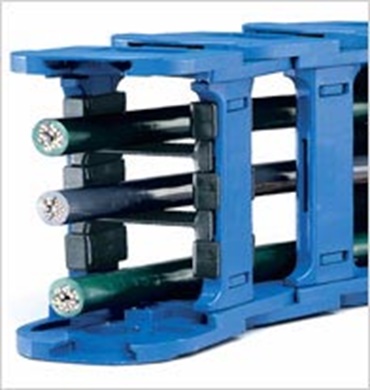

Les câbles et conduits doivent être posés de façon à pouvoir se déplacer librement dans la chaîne porte-câbles. Le système modulaire igus® offre de nombreuses possibilités, dont des étriers d'écartement. Demandez-nous une étude gratuite pour votre application.
