Gaines RX : nouvelles et extrêmement imperméables aux copeaux

La solution au guidage de l'énergie dans les zones à copeaux, disponible en 4 tailles. Les copeaux et la saleté peuvent considérablement réduire la durée de vie des câbles et des tuyaux. Avec le système RX, igus® propose une gaine en polymères extrêmement hermétique et pourtant très facile à ouvrir.

Ouverture dans le rayon externe

Contours lisses et bombés empêchant le dépôt de copeaux

« Joints » surmoulés sur tout le pourtour

Sans ouvertures ni fentes

La série RX40 est testée IP40 (TÜV de Sarre)

Divisions internes et tôle d'appui disponibles

Liaison téton/alésage et butées cachées

Version RBR à double rayon de courbure disponible

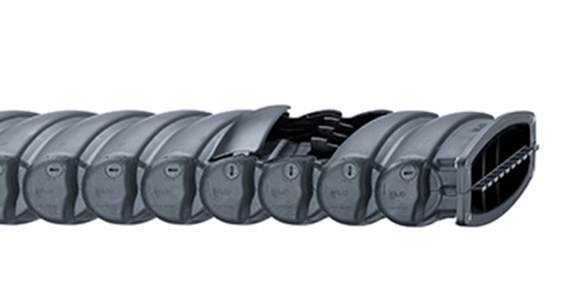

Gaine porte-câbles RX

Secteurs industriels types

  • Machines-outils
  • Toutes les applications directement exposées à des copeaux
  • Applications exposées à la poussière et à la saleté
  • Génie mécanique

Gamme de gaines porte-câbles RX

prêt pour l'expédition en 24 heures RX32

Hauteur intérieure hi : jusqu'à 42 mm
largeurs intérieures Bi : 80 mm
rayons de courbure R : 80 à 250 mm
pas : 32 mm

prêt pour l'expédition en 24 heures RX40

Hauteur intérieure hi : jusqu'à 52 mm
largeurs intérieures Bi : 100 mm
rayons de courbure R : 100 à 300 mm
pas : 40 mm

prêt pour l'expédition en 24 heures RX48

Hauteur intérieure hi : jusqu'à 62 mm
largeurs intérieures Bi : 120 mm
rayons de courbure R : 120 à 325 mm
pas : 48 mm

prêt pour l'expédition en 24 heures RX56

Hauteur intérieure hi : jusqu'à 73 mm
largeurs intérieures Bi : 140 mm
rayons de courbure R : 140 à 350 mm
pas : 56 mm

Gamme de gaines porte-câbles RX pour hautes températures

prêt pour l'expédition en 24 heures Variante HT

Variante en polymère hautes températures des Gaines Porte-Câbles RX étanches aux copeaux, disponible sur stock - 850°C, prête à être expédiée à partir de 24h.

Aide à la sélection Chaînes Porte-Câbles

En indiquant des paramètres concrets et en vous aidant du tableau comparatif, vous trouverez rapidement la Chaîne Porte-Câbles qui vous convient.

Instructions de montage

Démontage / montage d´un couvercle, échange d´un maillon et montage / ajustement de la Gaine RX.

Configurer les divisions internes

Définissez les câbles, choisissez la chaîne et configurez la division interne. Maintenant disponible pour gaines RX !

Exemples d'applications

Utilisation dans des secteurs industriels des plus variés.


Gaine porte-câbles RX

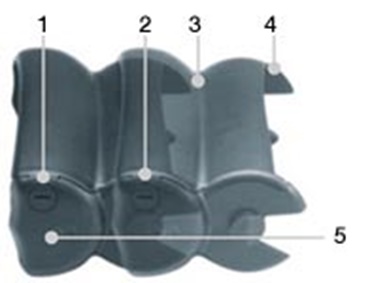

Série RX - nouveau design étanche aux copeaux, petit pas, couvercle amovible

1

Design sans coupes ni arêtes, étanche aux copeaux

2

Fermeture excentrée

3

Matériau igumid G

4

Contours arrondis

5

Liaison à téton et trou recouverte

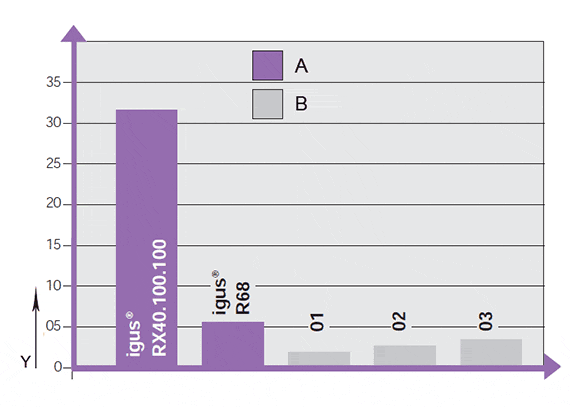

Essai d´immersion dans l´eau - différents types de Gaines ont été immergés dans de l´eau. Il faut plus de 30 secondes à la nouvelle Gaine Porte-Câbles RX pour se remplir totalement, ce qui confirme sa grande étanchéité
t = temps en secondes

A = produit igus®
B = produit concurrent
Essai de pénétration des copeaux - une quantité donnée de copeaux est projetée sur différentes variantes de gaines. Seulement 0,2 g de copeaux ont été retrouvés à l´intérieur de la nouvelle Gaine RX après 80.000 cycles
Y = masse de copeaux [g]

A = Gaine igus® RX40.100.100
251.900 cycles
B = Gaine igus® 68.10.100.0
256.132 cycles
C = gaine de test 01
250.907 cycles
D = gaine de test 02*
2.600 cycles
*Interruption du test au bout de 2.600 cycles

E = produit igus®
F = produit concurrent

Prix de design iF
Prix de designiF pour les gaines RX
Classification ESD
Classification ESD : versions conductrices ESD sur demande
Classification UL 94-V0
Classification UL94-V0 sur demande
Matériau HT
En matériau HT pour les copeaux brûlants (850 °C), fabrication spéciale sur demande
