liftband

Guidage vertical jusqu'à 13 m dans un espace réduit

liftband : guidage vertical modulaire, silencieux et compact pour agents, énergie et données. Le système liftband permet de réaliser des applications verticales hautes qui disposent de beaucoup de place au niveau horizontal mais de très peu en hauteur.
  • Alternative à une solution en zigzag
  • Réduction du poids et de l'espace nécessaire
  • Réalisation simple d'applications verticales
  • Vitesse maxi : 1 m/s
  • Accélération atteignant 2 m/s2
  • Extension maximale de 13 m
  • Rayon de courbure des câbles de 250 mm maximum
Domaines d'application possibles : technique des scènes et plateaux, ponts roulants, antennes télescopiques mobiles

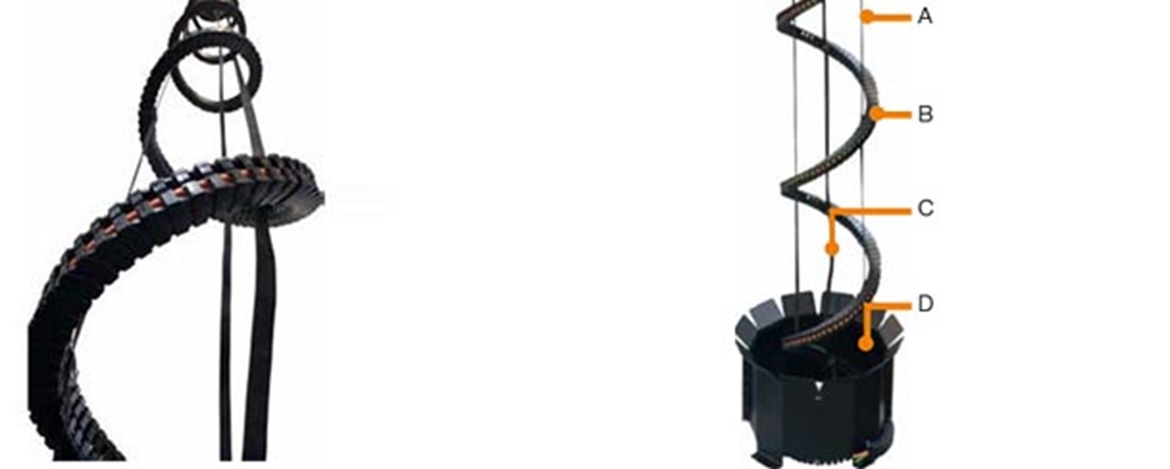

Structure

liftband
A = courroies de retenue, distribution uniforme de la charge

B = easy triflex® pour une mise en place simple des câbles et de la division interne

C = bandes en nylon pour une charge supplémentaire « illimitée »

D = bac en acier, variable pour avoir la hauteur de goulotte optimale pour chaque système
liftband
  • Système rentré : dépose sûre dans un robuste bac en acier
  • Introduction oblique : pour un fonctionnement sûr
  • Robuste plaque point mobile : pour un raccordement simple à votre application
  • Compacité : bac en acier télescopique pour une utilisation optimale de l'espace

Hauteur de déroulementForme du panier
0 à 3 mBac d'une pièce
3 à 13 mBac télescopique

Données techniques et calcul de la chaîne porte-câbles

VitesseAccélérationVitesse transversaleAccélération transversale
≤ 1 m/s≤ 2 m/s2≤ 1 m/s≤ 2 m/s2
Veuillez utiliser la formule suivante pour le calcul de la longueur de la chaîne/de la longueur de câble : ( ( course en mètres / 0,75 + 2 ) x 57 ) x 25. Veuillez arrondir le résultat. Exemple : course de 1 mètre
Longueur de chaîne/de câble = ((1m/ 0,75+2)x57)x25 = 4 750 mm

Gamme de produits largeur intérieure de 25 mm :

Travel distance S [ft]:


Réf. Section
maxi
des câbles		 Rayon de
courbure maxi		 Hauteur interne Largeur intérieure de rail Nombre
de compartiments
  [mm] [mm] [mm] [mm] [mm]
LB-E332-25-2-175-1-01-0 0,35 6,89 0,51 0,98 39,37 2 Sur demande Dans le panier
LB-E332-25-2-175-2-01-0 0,35 6,89 0,51 0,98 78,74 2 Sur demande Dans le panier
LB-E332-25-2-175-3-01-0 0,35 6,89 0,51 0,98 118,11 2 Sur demande Dans le panier
LB-E332-25-2-175-4-01-0 0,35 6,89 0,51 0,98 157,48 2 Sur demande Dans le panier
LB-E332-25-2-175-5-01-0 0,35 6,89 0,51 0,98 196,85 2 Sur demande Dans le panier
LB-E332-25-2-175-6-01-0 0,35 6,89 0,51 0,98 236,22 2 Sur demande Dans le panier
LB-E332-25-2-175-7-01-0 0,35 6,89 0,51 0,98 275,59 2 Sur demande Dans le panier
LB-E332-25-2-175-8-01-0 0,35 6,89 0,51 0,98 314,96 2 Sur demande Dans le panier
LB-E332-25-2-175-9-01-0 0,35 6,89 0,51 0,98 354,33 2 Sur demande Dans le panier
LB-E332-25-2-175-10-01-0 0,35 6,89 0,51 0,98 393,7 2 Sur demande Dans le panier
LB-E332-25-2-175-11-01-0 0,35 6,89 0,51 0,98 433,07 2 Sur demande Dans le panier
LB-E332-25-2-175-12-01-0 0,35 6,89 0,51 0,98 472,44 2 Sur demande Dans le panier
LB-E332-25-2-175-13-01-0 0,35 6,89 0,51 0,98 511,81 2 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Gamme de produits - largeur intérieure de 32 mm :

Travel distance S [ft]:


Réf. Course maxi en mètres (1-13m)
Rayon de courbure
Nombre de compartiments dans les chaînes
Largeur intérieure de chaîne
Série de chaîne
Liftband		 Section
maxi
des câbles		 Hauteur interne Largeur intérieure Longueur Rayon de courbure
maxi
  [mm] [mm] [mm] [mm] [mm]
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-1-01-0 0,47 9,84 0,67 1,26 39,37 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-2-01-0 0,47 9,84 0,67 1,26 78,74 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-3-01-0 0,47 9,84 0,67 1,26 118,11 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-4-01-0 0,47 9,84 0,67 1,26 157,48 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-5-01-0 0,47 9,84 0,67 1,26 196,85 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-6-01-0 0,47 9,84 0,67 1,26 236,22 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-7-01-0 0,47 9,84 0,67 1,26 275,59 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-8-01-0 0,47 9,84 0,67 1,26 314,96 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-9-01-0 0,47 9,84 0,67 1,26 354,33 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-10-01-0 0,47 9,84 0,67 1,26 393,7 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-11-01-0 0,47 9,84 0,67 1,26 433,07 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-12-01-0 0,47 9,84 0,67 1,26 472,44 2 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables LB-E332-32-2-250-13-01-0 0,47 9,84 0,67 1,26 511,81 2 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog
prêt pour l'expédition en 12 jours ouvrables
Délai de livraison sur demande
