Applications glissantes pour les courses longues

Qu'entend-on par application glissante ?

Sur les applications glissantes, le brin supérieur de la chaîne porte-câbles glisse sur le brin inférieur ou sur la surface de glissement de la goulotte de guidage. On fait appel au glissement pour les applications avec des courses longues, c'est-à-dire là où la chaîne ne peut plus se déplacer en autoportance.

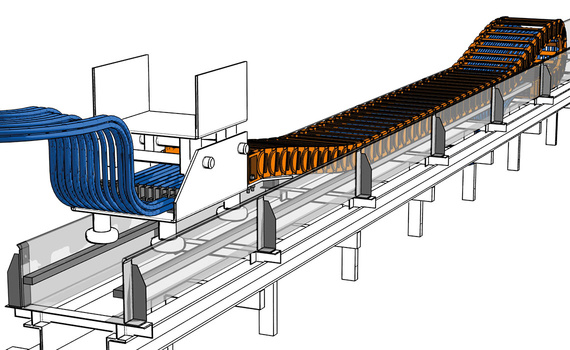

L'illustration montre une application glissante où la chaîne porte-câbles glisse sur une bande de glissement de sa goulotte de guidage.

13 conseils pour une longue durée de vie des guidages de l'énergie dans les applications glissantes

Vous envisagez d'utiliser une chaîne porte-câbles pour guider les câbles et les tuyaux dans des machines et des équipements de manière sûre, durable et économique ? Voici 13 conseils pour vous aider à tirer le meilleur parti de votre investissement.

Contenu :

Remplissage correct
Prise en compte de l'environnement
Sélection de la bonne goulotte de guidage et de la bonne bande de glissement
Détermination de l'accélération, de la vitesse de déplacement et de la fréquence de cycle

Téléchargez gratuitement les 13 conseils. Nous restons bien entendu à votre entière disposition pour un conseil personnel et pour une assistance si besoin est.

Télécharger les conseils

Types d'applications glissantes

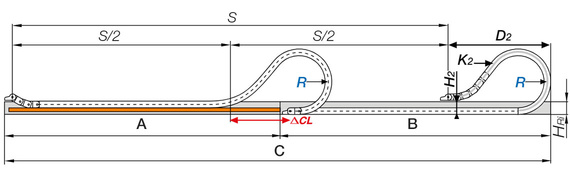

Application glissante d'un côté

Principe de fonctionnement d’un système de chaînes porte-câbles en version glissante. Sur cette application, le point de raccordement/point fixe est situé au milieu de la course. Cette alimentation centrale vous permet d'obtenir le minimum de longueur pour la chaîne porte-câbles et le maximum de course pour les câbles.

^ℹ Vous pouvez configurer des alimentations centrales ou décentrées dans le configurateur de chaînes porte-câbles.

Le calcul de la longueur de la chaîne se fait de la manière suivante.

L_k = ^S/₂ + K

Abréviations	Signification	Unité
L_k	Longueur de la chaîne porte-câbles	[mm]
^S/₂	Demi-course	[mm]
K	Supplément pour le rayon de courbure lors du calcul de la longueur de la chaîne	[mm]
A	Goulotte de guidage avec bande de glissement
B	Goulotte de guidage sans bande de glissement
C	Longueur totale de la goulotte de guidage

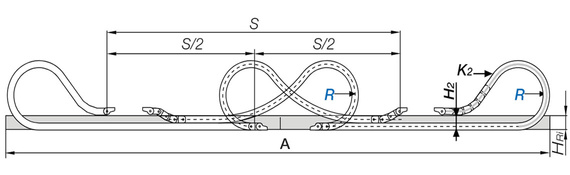

Application glissante à deux chaînes porte-câbles tête bêche

Solutions avec deux chaînes porte-câbles se déplaçant en sens inverse. La course complète est assurée de la manière illustrée ci-dessus. Utilisation dans les espaces réduits et en présence de charges élevées.

Abréviations	Signification	Unité
^S/₂	Demi-course	[mm]
S	Course	[mm]
R	Rayon de courbure	[mm]
H2	Hauteur de montage avec point mobile rabaissé	[mm]
K2	Supplément, si le point de raccordement est rabaissé	[mm]
H_RI	Hauteur interne goulotte	[mm]
A	Longueur totale de la goulotte de guidage

Comment trouver la bonne solution pour une application glissante ?

Configurateur de chaînes porte-câbles

Le configurateur de chaînes porte-câbles « système d'expertise chaînes porte-câbles » vous permet de concevoir en quelques opérations seulement un système de chaînes porte-câbles sur mesure prêt à raccorder de 100 m maximum.

Configurateur

Assistance d'un spécialiste chaînes porte-câbles

Demander l'assistance d'un spécialiste

Nos spécialistes seront très heureux de vous conseiller pour les applications glissantes. Retournez-nous le formulaire de prise de contact rempli, nous chercherons une solution. Nous répondrons avec plaisir à votre message.

Demander dès à présent

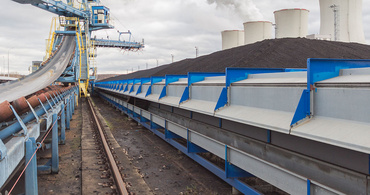

Produits allant avec

Vous trouverez sur cette page de plus amples informations, d'autres avantages ainsi que des systèmes de chaînes porte-câbles pour les courses longues (1 000 mètres et au-delà).
