Module point fixe | fixation simple et rapide dans la goulotte de guidage en aluminium

Module point fixe pour la goulotte de guidage en aluminium

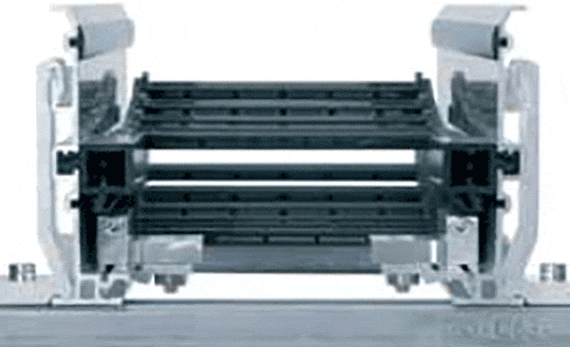

Le module point fixe permet une fixation simple et rapide à la goulotte en aluminium.

Montage rapide de la Chaîne par blocage sur la goulotte

Changement rapide du point de fixation de la Chaîne

Plus besoin de percer

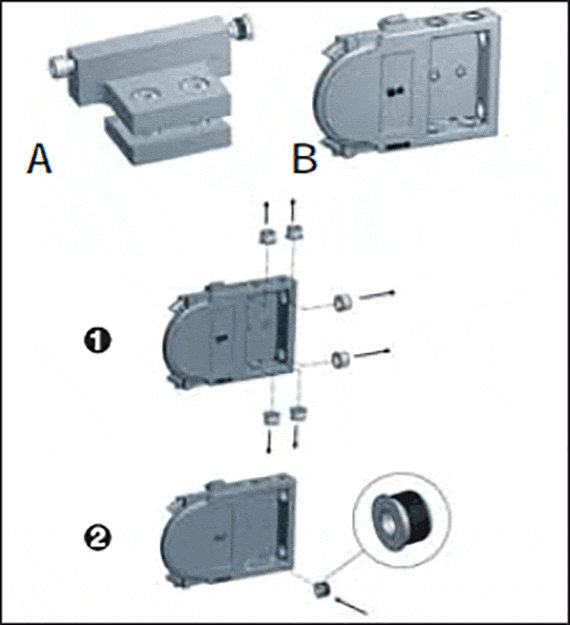

Montage - A) Module point fixe B) Elément de fixation KMA1. Retrait des douilles métalliques déjà en place
2. Mise en place des douilles filetées

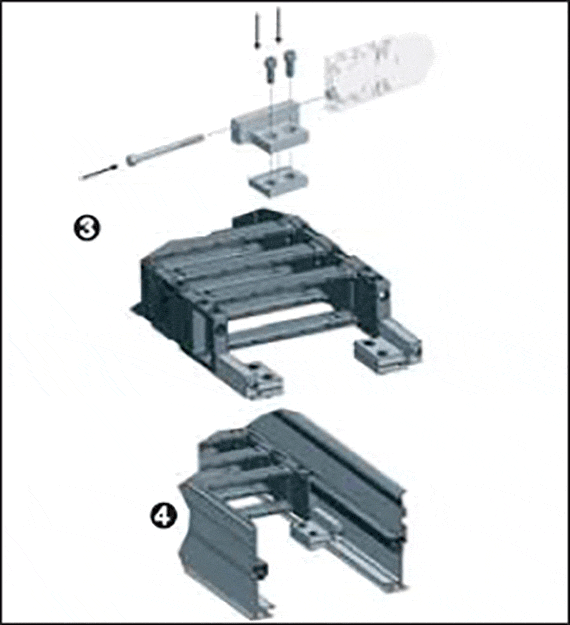

3. Montage du module point fixe
4. Montage sur la goulotte Super Alu

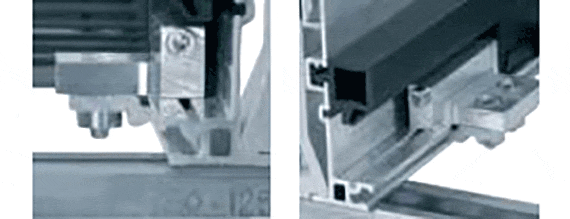

Elément de blocage point fixe pour une fixation de la chaîne porte-câbles à la plus petite goulotte de guidage Super Alu 970.30.SL

Pour éléments de fixation des séries 10,15/R15, B15, 1500. L´élément de blocage point fixe permet une fixation rapide et simple sur la goulotte Super Alu, par blocage et donc sans perçage.

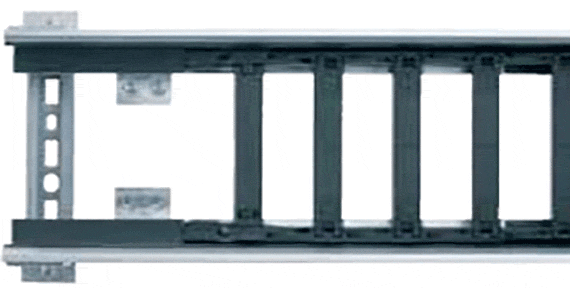

Fixation rapide de la chaîne porte-câbles à la goulotte de guidage en aluminium

Changement rapide du point de fixation de la Chaîne

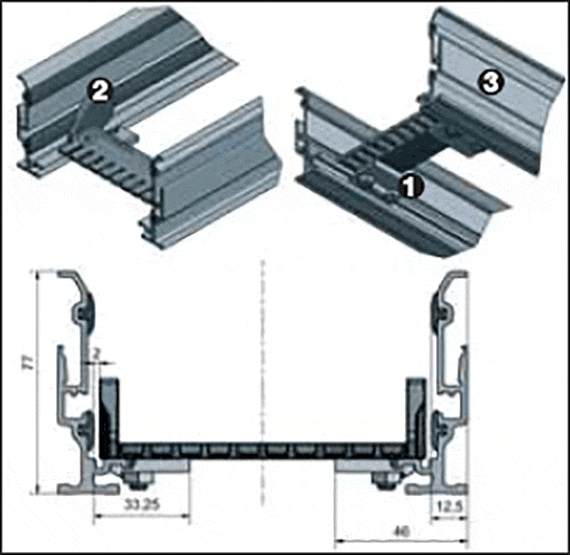

Principe de l´élément de blocage point fixe : 1. Elément de blocage point fixe 970.80
2. Elément de fixation
3. Goulotte de guidage en aluminium 970.30.SL
Module point fixe - fixation rapide et simple à la goulotte de guidage en aluminium, sans perçage

Modules point fixe en polymères (standard)

Référence Pour goulotte de guidage
en aluminium		 Pour chaînes porte-câbles
des séries		 Utilisation
à partir de la largeur interne (Bi) comprise		 Elément de
fixation
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 970.80 970.30.SL | 970.31.SL / 970.30.SL | 970.32.SL 10, B15, 15/R15 / 1500 .050 One-piece 78,80 USD Dans le panier
971-80-4 971.30.SL | 971.31.SL 2500, 255 .07 One-piece Sur demande Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 972.80.4 972.02.30.SL | 972.02.31.SL | 972.30.SL | 972.31.SL E4.28/R4.28, E4.31L/R4.31L, E6.35
E4.32/H4.32/R4.32, E4.38L/R4.38L, E6.40/R6.40 		.06 One-piece 49,66 USD Dans le panier
973-81-5 973.30.SL | 973.31.SL E4.42/H4.42/R4.42, E4.48L/R4.48L, E6.52/R6.52 .10 KMA Sur demande Dans le panier
973-80-5 973.30.SL | 973.31.SL 3500, R68 .100 One-piece Sur demande Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 974-81-5 974.30.SL | 974.31.SL 14040/14140/R18840, 14240/14340 .10 One-piece 43,72 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 974.80.5 974.30.SL | 974.31.SL E4.56/H4.56/R4.56, E6.62 .10 One-piece 53,08 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

Modules point fixe en aluminium

Référence Pour goulotte de guidage
en aluminium		 Pour chaînes porte-câbles
des séries		 Utilisation
à partir de la largeur interne (Bi) comprise		 Elément de
fixation
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 972-82 972.02.30.SL | 972.02.31.SL E4.28/R4.28, E6.35 0,24 KMA 93,95 USD Dans le panier
973-81 973.30.SL | 973.31.SL E4.42/H4.42/R4.42, E4.48L, E6.52/R6.52 0 KMA Sur demande Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 973-80 973.30.SL | 973.31.SL 3500, R68 3,94 KMA 139,40 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 971-80 971.30.SL | 971.31.SL 2500, 255 0,28 KMA 142,97 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 972-81 972.30.SL | 972.32.SL 2700, R58 0,24 KMA 138,43 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 974.80 974.30.SL | 974.31.SL E4.56/H4.56/R4.56, E6.62 0,39 KMA 171,86 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 974-81 974.30.SL | 974.31.SL 14040/14140/R18840, 14240/14340 0,39 KMA 145,63 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 975.80 975.30.SL | 975.31.SL E4.80/H4.80/R4.80, E6.80 0,39 KMA 342,34 USD Dans le panier
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement) 975-81 975.30.SL | 975.31.SL 15050/15150/R19850, 15250/15350 0,39 KMA 231,55 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog
prêt pour l'expédition en 6 à 8 semaines ouvrables (temporairement)
