Tiges ressorts | Flexibilité et élasticité au-dessus du robot industriel

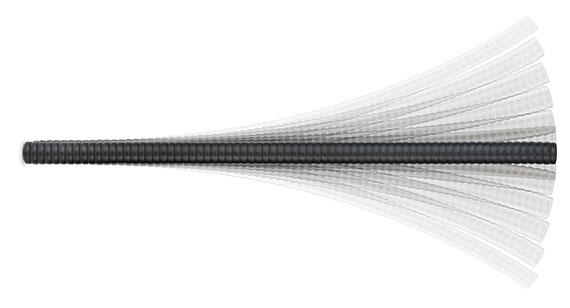

Module à tiges ressorts triflex® R Deux tiges ressorts au sein de la chaîne porte-câbles permettent le mouvement élastique

Modules à tiges ressorts (uniquement pour TRC/TRE.B) : Solution intelligente grâce à une précontrainte dans un sens donné

  • Comparable à une canne à pêche au-dessus du robot
  • Génère une précontrainte uniforme, dans un sens donné, allant de 700 à 2000mm
  • Fourniture sous forme de module préassemblé composé d'une triflex® R, de tiges ressorts mises en place et bloquées
  • Pas d'accrochage et moins de balancement qu'avec une chaîne non stabilisée
  • Rappel automatique de la triflex® R en position initiale

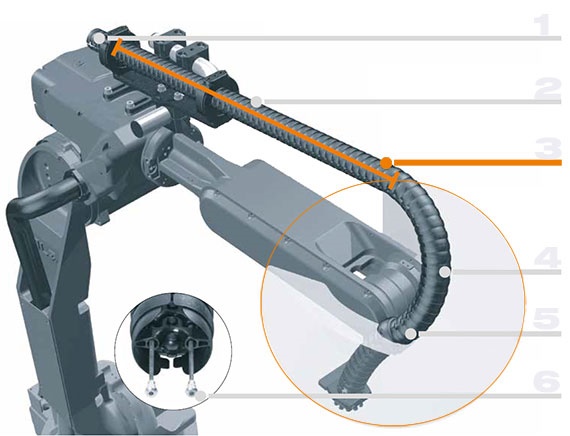

Schéma d'un module à tiges ressorts triflex® R
1 : Maillons de chaîne reliés de manière rigide pour compenser les mouvements relatifs des tiges ressorts intégrées à la chaîne porte-câbles


2 :  Zone pour les éléments de fixation du kit de montage universel (cf. accessoires)


3 : Longueur de tiges ressorts comprise dans la référence


4 : Chaîne supplémentaire (TRE.B ou TRC) sans tige ressort (à réglage individuel en fonction des besoins et donc pas comprise dans la fourniture)


5 : Protections éventuelles (TR.XX.30) pour mieux protéger la chaîne


6 : Tiges ressorts à l'intérieur de la TRE.B ou de la TRC


Informations pour le choix du bon produit

Longueurs maximales recommandées des modules à tiges ressorts
Pour la sériemax.
 [mm]
TRE.B/TRC.40800
TRE.B/TRC.501000
TRE.B/TRC.601000
TRE.B/TRC.701200
TRE.B/TRC.851200
TRE.B/TRC.100

1400

TRE.B/TRC.125

1800




Constitution de la réf.
Exemple TRE.F.70.1000.1.0.B
TRE  --> série
F       --> tiges ressorts
70     --> indice Ø
1000 --> longueur tige ressort
1       --> version
0       --> couleur : noir
B       --> version B à stabilité quadruplée


Commande de module à tiges ressorts TRC (forme fermée)

Module à tiges ressorts TRC

length [inch]:



Size:



Commande de module à tiges ressorts TRE.B (forme ouverte)

Module à tiges ressorts TRE.B

length [inch]:



Size:



Accessoire pour le montage correct du module à tiges ressorts TRC et TRE.B

Kit de montage universel

  • Tube coudé en inox avec consoles de montage à fixer au robot
  • Option de fixation avec éléments de fixation afin de fixer la tige ressort au tube coudé.
  • Positionnement libre du tube coudé et de la tige ressort de ce fait
  • Adaptation rapide et aisée à de nouvelles séquences de programme du robot
  • Contournement ciblé des arêtes gênantes et absence de formation de boucles
  • Guidage de triflex® R tout près du bras du robot ou sur le côté de l'axe 6 pour permettre des rotations maximales

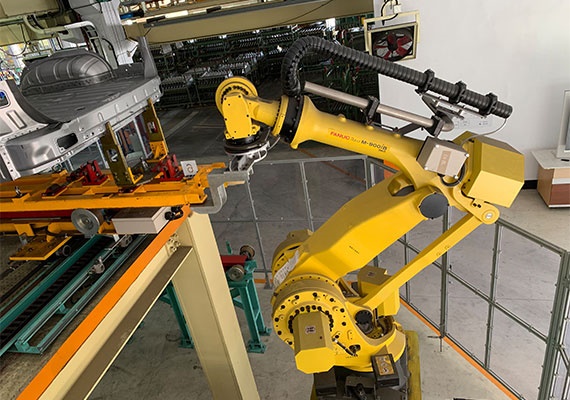

Universalmontageset_montiert Kit de montage universel avec tige ressort TRE.B monté sur un robot Fanuc M-900iB/360

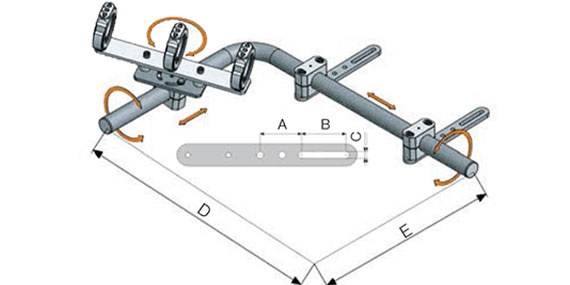

Universalmontageset_unmontiert
Référence Cote A [mm] Cote B [mm] Cote C [mm] Cote D [mm] Cote E [mm] Poids [kg]
prêt pour l'expédition en 12 jours ouvrables TR.40.80 2,91 1,57 0,33 18,7 12,8 3,925 560,82 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TR.50.80 2,91 1,57 0,33 18,7 12,8 3,925 574,83 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables TR.60.80 2,91 1,57 0,33 24,61 12,8 5,166 615,01 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables TR.70.80 2,95 3,15 0,5 34,45 22,64 13,242 798,82 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables TR.85.80 2,95 3,15 0,5 34,45 22,64 13,551 856,36 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables TR.100.80 2,95 3,15 0,5 34,45 22,64 13,512 858,30 USD Dans le panier
prêt pour l'expédition en 12 jours ouvrables TR.125.80 2,95 3,15 0,5 34,45 22,64 14,361 1 536,11 USD Dans le panier
Délai de livraison sur demande TR.912.099 2,95 3,15 0,49 12,8 24,61 5,166 Sur demande Dans le panier
Délai de livraison sur demande TR.920.579 2,95 3,15 0,49 12,8 24,61 5,166 510,11 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog
(vidéo en anglais)

Montage du système à tiges ressorts avec le kit de montage universel

prêt pour l'expédition en 2 jours ouvrables
prêt pour l'expédition en 12 jours ouvrables
Délai de livraison sur demande
