Système de chaînes porte-câbles à roulettes igus® E4/4RHD : le "costaud"

La chaîne porte-câbles à roulettes igus® "heavy duty" convient tout particulièrement aux applications difficiles, pour les raisons suivantes :

Grande stabilité, faible usure et un système à roulettes sans entretien destiné à réduire les forces de traction / de poussée

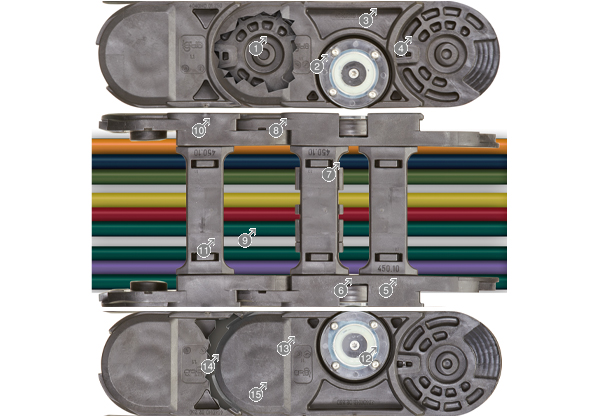

navi 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15

1. Liaison boulon-trou de grande taille

Forces de traction / de poussée élevées et une moindre usure grâce à des tolérances précises.

- Courses de 800 m et au-delà
- Faible usure
- Faible allongement de l´ensemble du système

"Jusqu´à 40% de résistance en plus du téton par rapport à la E4/4 standard. “

Détail du principe de fonctionnement

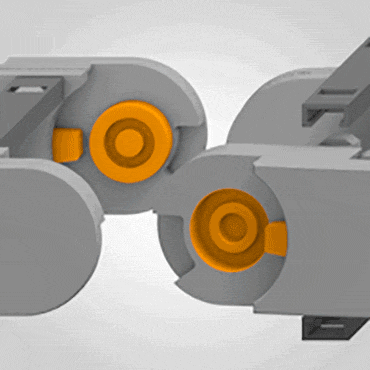

Double fermeture

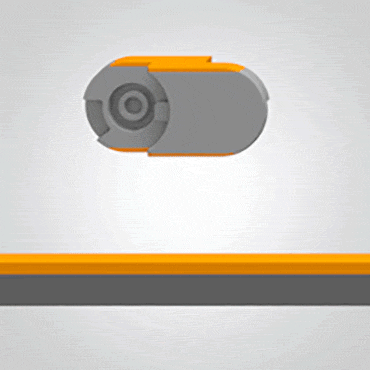

Liaison à boulon / alésage de grande taille

Les liaisons boulon/alésage de grande taille et à faibles tolérances permettent d'absorber des forces de traction et/ou de poussée élevées. Les faibles tolérances et l'absence quasi totale de jeu en découlant permettent d'obtenir des accélérations extrêmes tout en n'ayant qu'une faible usure.

Testé par igus®

Essai de traction

Essai de traction avec une machine d´essai des matériaux Zwick

Dans le laboratoire igus®, nous testons la force de traction de chaque chaîne porte-câbles avec une machine d´essai "Zwick" afin de pouvoir fournir des données fiables sur la longueur autoportante maximale et sur les accélérations possibles.

Test 3992 :Force de traction de plus de 30.000 N possible

Exemple d'application

exemple d'application

Plus longue course au monde avec des Chaînes Porte-Câbles igus® et des câbles chainflex® Course de 615 m

La course la plus longue du monde réalisée avec des chaînes porte-câbles en polymères igus® a été conçue et construite pour le grand groupe énergétique tchèque CEZ Group. La course est de 615 m.

La robuste liaison à téton/alésage permet des courses aussi longues grâce à son absorption élevée des forces de traction et de poussée.


2. Faibles forces

Les roulettes sans entretien intégrées ont permis de réduire nettement les forces générées.

- Jusqu´à 75% de forces de traction / de poussée avec les roulettes sans entretien
- Charges supplémentaires plus élevées sur les courses glissantes
- Réduction de la puissance d´entraînement requise

Détail du principe de fonctionnement

Couvercles à ouverture par pivotement

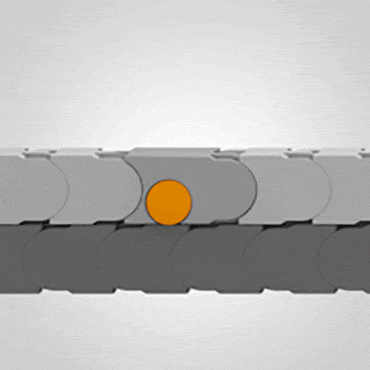

Les roulettes intégrées permettent aux brins de chaîne de rouler l´un sur l´autre au lieu de glisser.

Testé par igus®

testé par igus

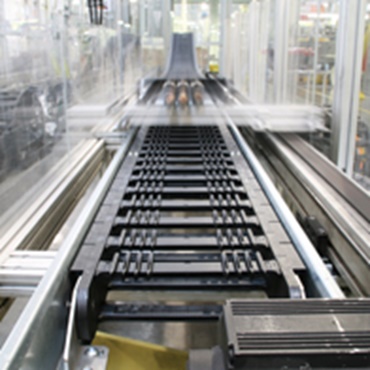

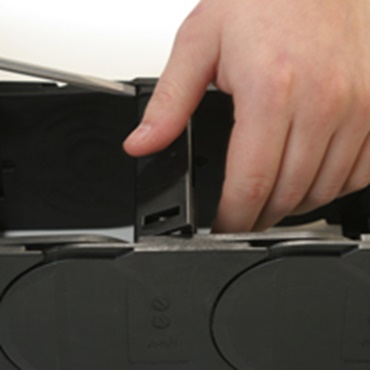

De nombreux tests effectués dans le laboratoire igus® prouvent la résistance plus élevée de la chaîne à roulettes E4/4 HD.

Exemple d'application

exemple d'application

Les chaînes à roulettes igus® font la démonstration de leur résistance et de leur fiabilité tout particulièrement sur les grues où elles sont soumises à de fortes charges.


3. Heavy Duty

- Aucune limitation en matière de saleté environnante
- Charges supplémentaires élevées
- Chaleur, humidité, froid : aucun problème.

Détail du principe de fonctionnement

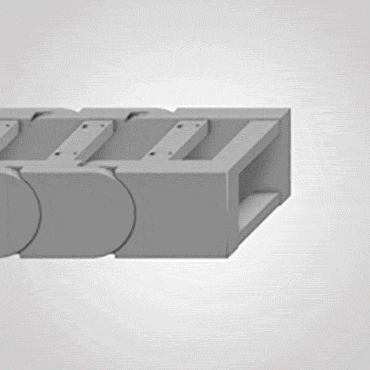

Réserve d´usure

Liaisons à boulon-trou renforcées, larges surfaces de glissement et grande rigidité en torsion sont les principales qualités de nos systèmes "heavy duty".

Testé par igus®

testé par igus

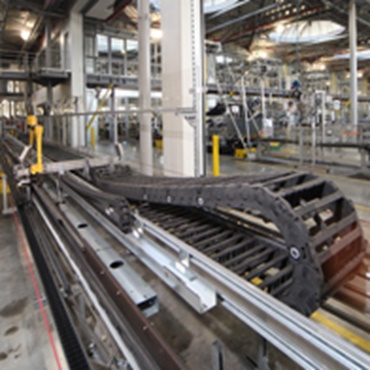

Test 1442

La technique testée sur la durée dans le laboratoire igus®.

Exemple d'application

exemple d'application

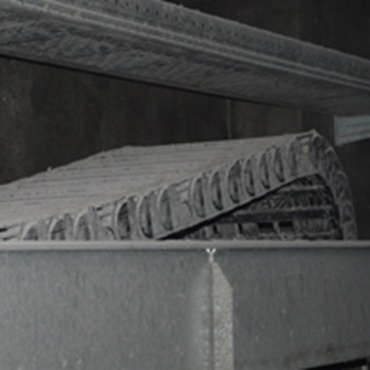

Système igus® "heavy duty" installé dans une aciérie sur lepont d´un four de poche. La chaleur et la saleté ne lui causent pas le moindre souci.


4. Robuste butée carrée

- Stabilité et rigidité élevées

Détail du principe de fonctionnement

Réserve d´usure

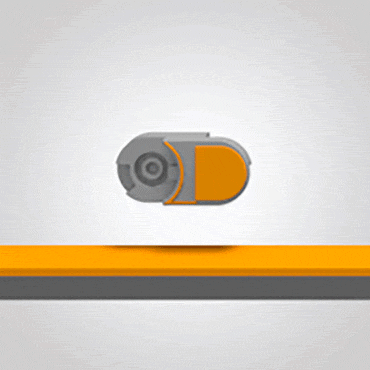

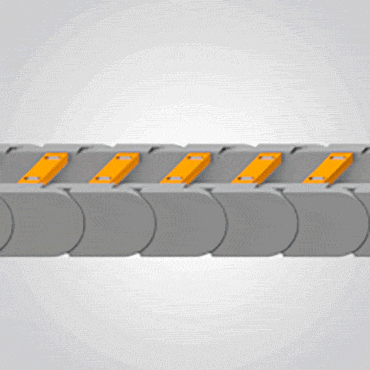

Double butée finale carrée

Il n´est pas possible, ou extrêmement difficile, de synchroniser plus de deux butées. La géométrie carrée permet d´avoir une répartition des forces nettement meilleure qu´avec une butée ronde (formule pression de surface, p=F/A).

Testé par igus®

testé par igus

Essai de rupture dans le laboratoire igus®

Dans le laboratoire igus®, nous testons la force de compression et de rupture sur chaque chaîne porte-câbles avec une machine d´essai "Zwick" afin de pouvoir fournir des données fiables sur la charge supplémentaire maxi et la longueur autoportante.

Exemple d'application

exemple d'application

Les temps d´arrêt coûtent cher. C´est la raison pour laquelle ponts et grues font appel à des chaînes porte-câbles très robustes, fiables et ayant une longue durée de vie.


5. Faible usure

Pour une longue durée de vie sur les courses glissantes grâce à des surfaces de glissement plus larges et des réserves d´usure

Jusqu´à 9 mm de surface de glissement en plus dans la largeur par rapport au système E4/4 standard

Détail du principe de fonctionnement

Liaison à boulon / alésage de grande taille

Surfaces de glissement plus larges

Surfaces de glissement plus larges + réserve d´usure.

Testé par igus®

testé par igus Testé dans le laboratoire igus®, éprouvé dans la réalité.

Exemple d'application

exemple d'application

Courses les plus longues avec des Chaînes Porte-Câbles

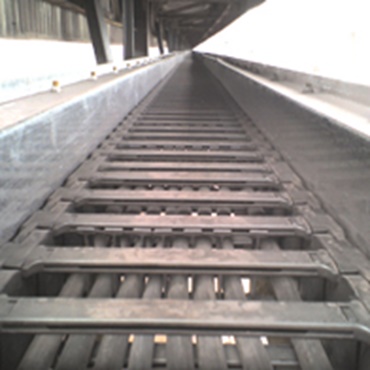

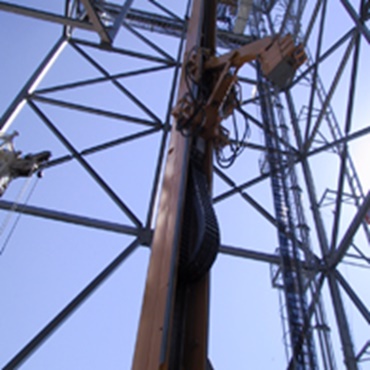

Réaliser des courses glissantes sûres avec des chaînes porte-câbles igus®, ici une Série E4 dans une grue à chevalet, guidée sur 220 m dans une goulotte de guidage igus®.


6. Rapide

Les chaînes porte-câbles igus® E4/4 RHD peuvent se déplacer à des vitesses jusqu´à 6m/s, même sur les courses glissantes.

- Vitesses élevées sur des courses glissantes, même pour les chaînes "heavy duty".

Détail du principe de fonctionnement

Entretoises ouvrables en polymères ménageant les câbles

Goulottes de guidage avec protection contre les cabrages, points mobiles placés à la bonne hauteur et roulettes intégrées permettent des vitesses élevées, même sur les courses glissantes.

Testé par igus®

testé par igus

Des détails particuliers tels que la protection contre les cabrages ou le point mobile placé à la bonne hauteur ont été mis au point et testés dans le laboratoire igus®.

Exemple d'application

exemple d'application

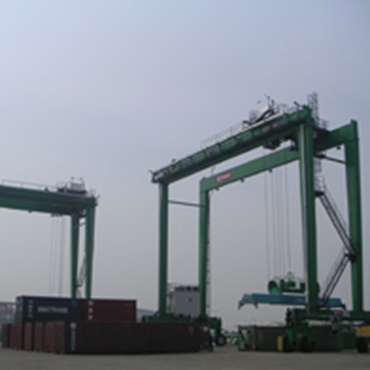

Les grues peuvent décharger et charger les containers des bateaux à des vitesses allant jusqu´à 4m/s. Ces vitesses ne posent aucun problème aux chaînes à roulettes igus®.


7. Division interne ménageant les câbles

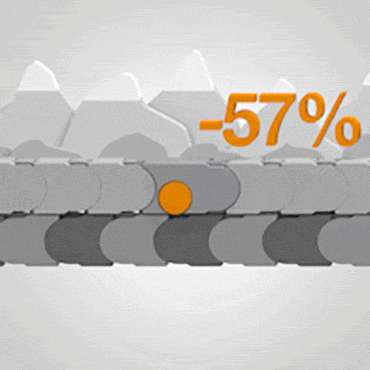

Pour une durée de vie plus élevée grâce au pied de séparateur arrondi

- Usure des câbles presque réduite de moitié
- Moins de pièces, plus de possibilités

Détail du principe de fonctionnement

Frein

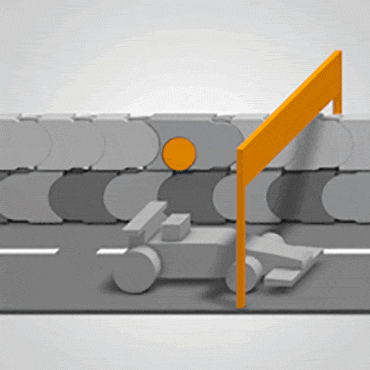

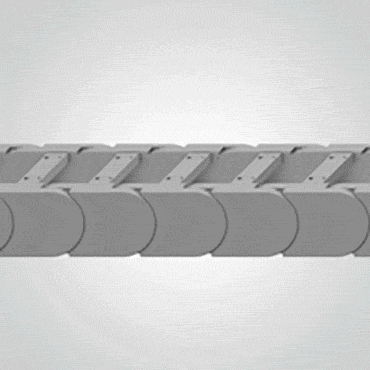

Entretoises ouvrables en polymères ménageant les câbles

Les contours arrondis, lisses et ménageant les câbles garantissent une longue durée de vie des câbles et conduits. De plus, le nombre réduit de pièces standardisées permet de réaliser une meilleure division interne ménageant encore plus les câbles.

Testé par igus®

testé par igus

Tests d´usure

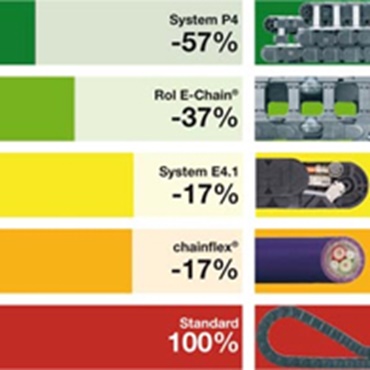

Les nouveaux séparateurs arrondis ont permis de diminuer de près de la moitié l´usure des câbles.

Test 3748 :Le séparateur 301 comparé à la nouvelle version 45.1. Ici aussi, la combinaison entre polymère et matériau de la gaine s´avère être le meilleur choix.

Exemple d'application

exemple d'application

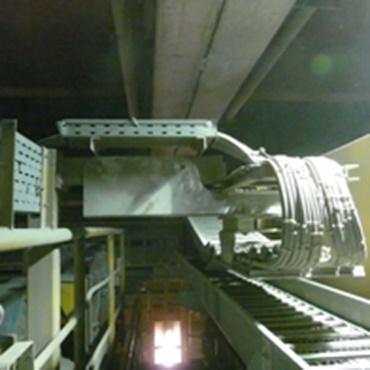

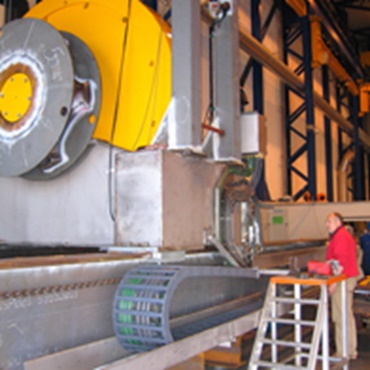

Les entretoises ouvrables arrondies en polymère contribuent ici à augmenter la durée de vie des câbles.


8. Modulaire

La modularité des systèmes igus® permet un allongement, un raccourcissement, une extension et un remplacement à volonté.

- Elargissement "à l´infini" grâce à des flasques intermédiaires
- Raccourcissement et allongement directement sur place.

Détail du principe de fonctionnement

Entretoises ouvrables en polymères ménageant les câbles

La modularité du système igus® s´appliquant aussi à la E4/4RHD, celle-ci peut être allongée, raccourcie et élargie à volonté. Les systèmes igus® à flasques intermédiaires en rend la largeur illimitée.

Testé par igus®

testé par igus

Test en laboratoire d´une chaîne porte-câbles E4/4 à flasques intermédiaires.

Exemple d'application

exemple d'application

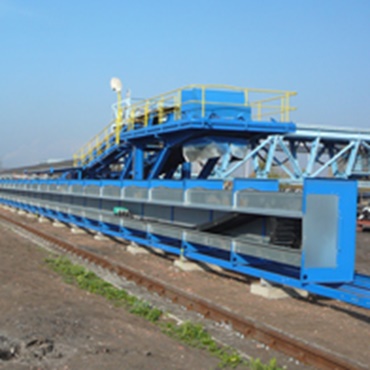

Masse de remplissage élevée sur une application en extérieur. Telles sont les caractéristiques des chaînes porte-câbles igus® E4/4RHD à flasques intermédiaires.


9. Tout dans un même système

Câbles, conduits, fibre optique : tout dans un même système

- Transmission sûre des données et de la puissance dans une seule chaîne porte-câbles
- Système hydraulique guidé de façon dynamique et sûre.
- Le seul système de chaînes porte-câbles au monde capable de guider simultanément et de façon sûre tous les agents.

Détail du principe de fonctionnement

Réserve d´usure

En plus des câbles, le système peut guider de façon fiable conduits, câbles bus, fibre optique, etc. Nous sommes les seuls à le proposer.

Testé par igus®

testé par igus

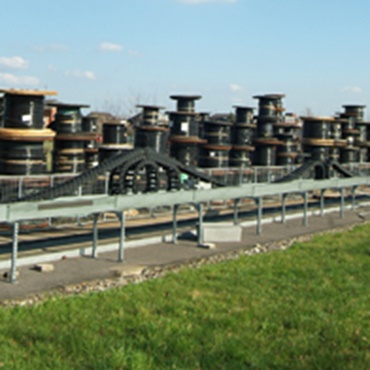

Tous les câbles et conduits que nous proposons sont aussi testés par nos soins.

Exemple d'application

exemple d'application

Alimentation sûre de fours à vide à l´aide de chaînes porte-câbles igus®.


10. Flasques renforcés

Grande résistance des applications en extérieur grâce à des flasques renforcés de jusqu´à 9 mm

- Longue durée de vie et faible entretien garantis
- Pour courses glissantes sur des applications en extérieur.

"Flasques renforcés de 9 mm maximum par rapport à la E4/4 standard"

Détail du principe de fonctionnement

Double butée finale carrée

Flasques renforcés

Le renforcement des flasques n´empêche pas d´avoir des forces de poussée / de traction élevées.

Testé par igus®

testé par igus

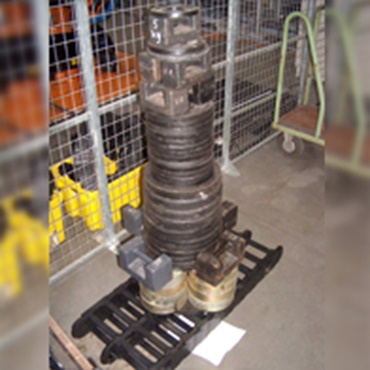

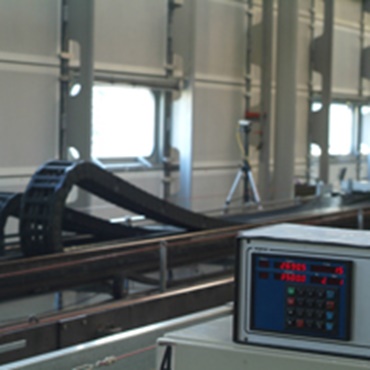

Toutes les chaînes porte-câbles utilisées pour des courses longues tiennent au moins 10.000 km. Les flasques renforcés permettent de réaliser ce kilométrage même en présence de sollicitations élevées.

Exemple d'application

exemple d'application

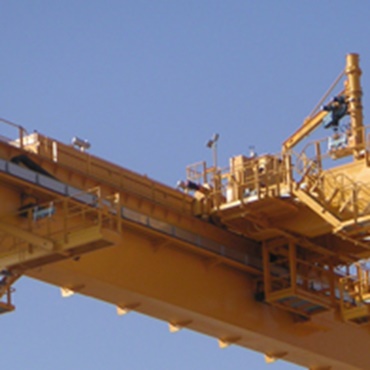

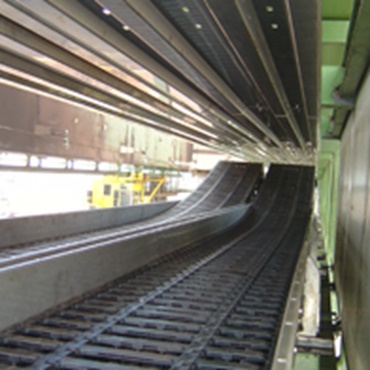

Dans ce milieu, des chaînes porte-câbles igus® RHD ont déjà parcouru 70.000 km.


11. Ouverture des deux côtés

Remplissage simple et rapide grâce à un système d´entretoises ouvrables des deux côtés (dans les rayons interne et externe)

- Echange de câbles simple
- Bonne accessibilité quelle que soit la position

Détail du principe de fonctionnement

Double butée finale carrée

Ouverture facile

Les entretoises peuvent être ouvertes avec le tournevis igus®. La chaîne porte-câbles peut ensuite être remplie des deux côtés sans le moindre problème.

Testé par igus®

testé par igus

Essai de rupture dans le laboratoire igus®

D´innombrables tests de montage effectués dans notre laboratoire ont montré à quel point le remplissage de la chaîne est simple et rapide.

Exemple d'application

exemple d'application

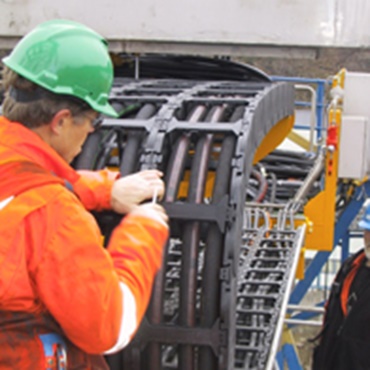

La chaîne porte-câbles s´ouvre et se ferme très bien de tous les côtés, même dans les conditions les plus difficiles.


12. Sans entretien

Roulettes sans entretien avec roulements à billes en inox intégrés

- Roulements à billes en inox intégrés, prégraissés et sans entretien convenant à tous les milieux
- Différents types de roulettes en fonction de l´application.

Détail du principe de fonctionnement

Système de retenue

Graissé une fois, puis fermé. Absence totale d´entretien des roulettes des chaînes à roulettes igus®.

Testé par igus®

testé par igus

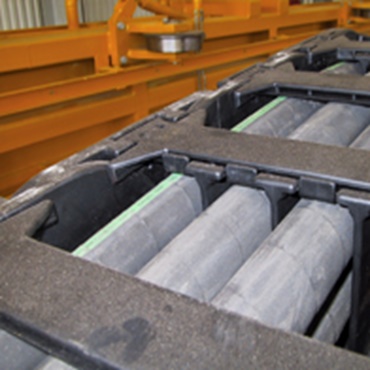

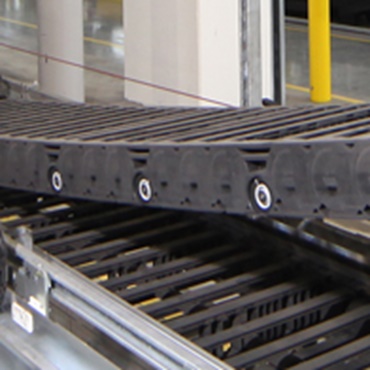

Des matériaux très différents les uns des autres ont été testés dans notre laboratoire. igus® est maintenant en mesure de proposer la bonne roulette pour chaque application.

Exemple d'application

exemple d'application

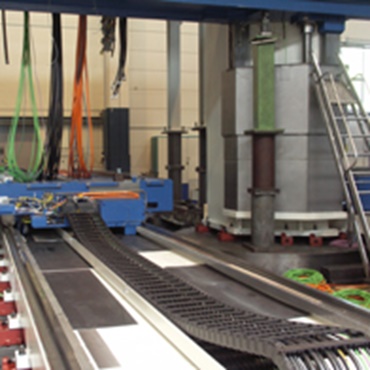

Même les poussières les plus fines ne peuvent gripper les roulements à billes en inox intégrés aux roulettes des chaînes igus®.


13. Courses longues

Des courses allant jusqu´à 800 m sont possibles avec les chaînes à roulettes.

- Forces de traction / de poussée réduites
- Rouler plutôt que glisser.

Détail du principe de fonctionnement

Système de retenue

Les roulettes intégrées permettent des courses allant jusqu´à 800 m.

Testé par igus®

testé par igus

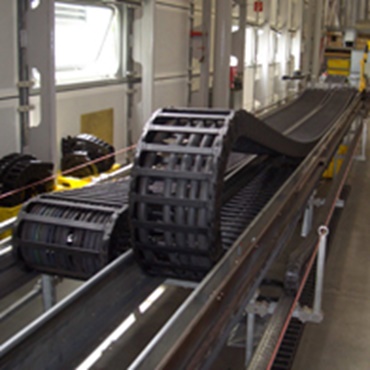

Tous les systèmes sont testés en conditions réelles dans notre laboratoire. Nous testons des courses sur plus de 100 bancs d´essais, notamment pour les grues et ponts.

Exemple d'application

exemple d'application

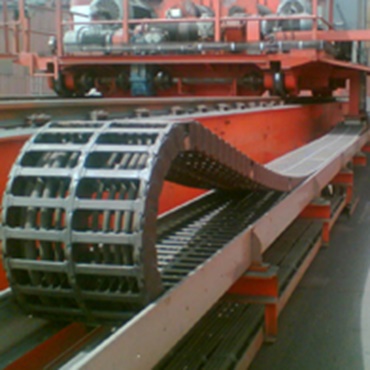

615 m dans une centrale au charbon. La course la plus longue avec une chaîne porte-câbles en polymère igus®.


14. Rigidité en torsion grâce au système de retenue

Pour une stabilité élevée en présence d´accélérations transversales et une grande stabilité en torsion grâce au "crochet"

- Charges supplémentaires élevées en autoportance et en glissement.
- Idéal pour les forces de torsion élevées

Détail du principe de fonctionnement

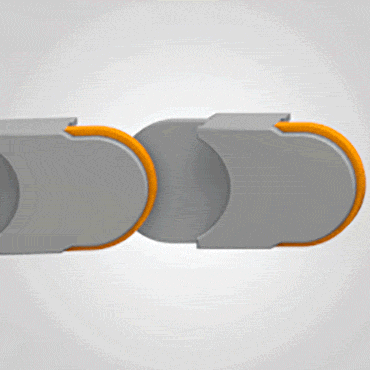

Entretoises ouvrables graduées

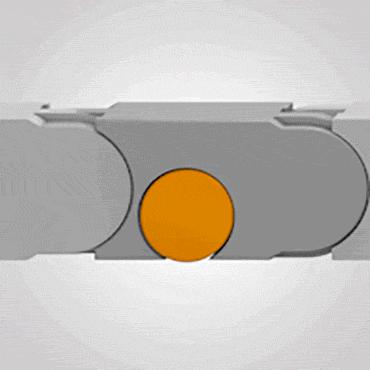

Système de retenue

L´imbrication des maillons garantit une grande résistance en torsion de la chaîne porte-câbles et permet de grandes longueurs autoportantes, même pour les applications sur chant.

Testé par igus®

testé par igus

Test de rupture avec machine d´essai des matériaux Zwick

Ici aussi, nous testons la résistance maximale de chaque système pour pouvoir évaluer de façon sûre sa durée de vie. Les résultats de ces tests sont saisis dans l´outil de calcul de la durée de vie en ligne.

Test 40092 m de Chaîne Porte-Câbles E4 avec une charge supplémentaire de 7,7 kg/m

Exemple d'application

exemple d'application

Applications suspendues

Une chaîne porte-câbles E4/4HD sur une grue à conteneurs. Le système de retenue et la version renforcée permettent un fonctionnement sûr, même en cas de tempête.


15. Conducteur

Conformité grâce à l'utilisation d'igumid ESD

- igumid ESD répond à la classification Ex II 2GF
- conducteur en autoportance et en glissement

Détail du principe de fonctionnement

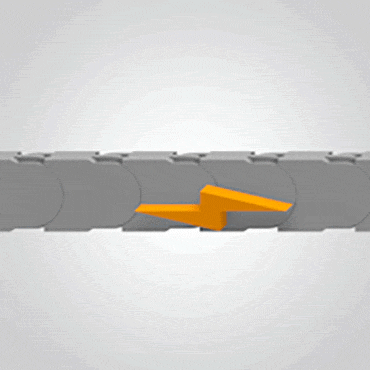

Entretoises à ouverture rapide

L'utilisation de polymère igumid ESD rend les chaînes porte-câbles igus® conductrices.

Testé par igus®

symboles

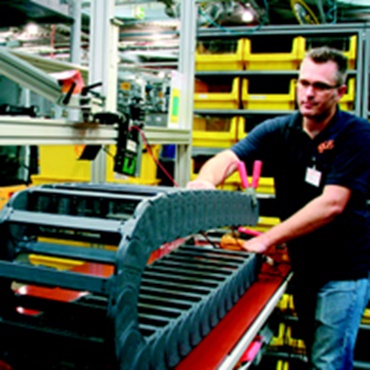

Les chaînes ESD produites sont toutes testées en matière de conductivité continue.

Exemple d'application

symboles

Nos chaînes porte-câbles sont aussi testées en terme de résistance et de conductivité pour les classifications strictes dans le domaine off-shore.

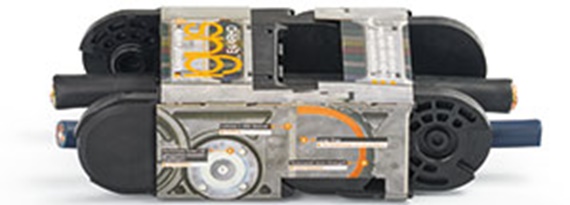

Commande d'échantillons
