E4.1L : ultra dynamique, légère et économique

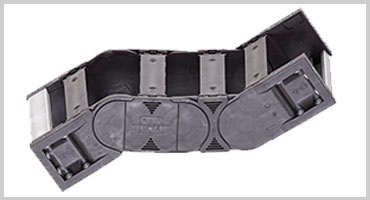

Chaînes et gaines porte-câbles universelles pour applications dynamiques. Les séries E4.1L ont été mises au point pour regrouper les avantages des séries E2/000 et E4.1 en une seule série. La chaîne a la stabilité de la E4.1 ainsi que l´accès et le montage simples du système E2/000. Le système E4.1L est la chaîne porte-câbles idéale pour le génie mécanique et les installations en tout genre, là où technicité et rentabilité doivent trouver un équilibre.

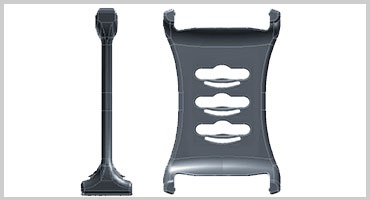

E4.1L Nouvelle gamme de divisions internes très respectueuses des câbles

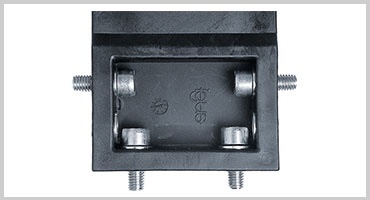

E4.1L Eléments de fixation KMA oscillants et rigides.
E4.1L Eléments de fixation KMA à fixation possible sur tout le pourtour.

Chaîne porte-câbles à entretoise tous les maillons, ouverture des deux côtés

Serie E4.31L

prêt pour l'expédition en 2 jours ouvrables Série E4.31L

Hauteur intérieure hi : 31mm
Largeurs intérieures Bi : 40 à 300 mm
Rayons de courbure R : 055 à 250 mm
Pas : 46 mm
chaîne série E4.38L

prêt pour l'expédition en 2 jours ouvrables Série E4.38L

Hauteur interne hi: 38mm
Largeurs internes Bi: 50 à 400 mm
Rayons de courbure R: 063 à 350 mm
Intervalle: 56 mm
chaîne série E4.48L

prêt pour l'expédition en 2 jours ouvrables Série E4.48L

Hauteur intérieure hi : 48 mm
Largeurs intérieures Bi : 50 à 400 mm
Rayons de courbure R : 075 à 350 mm
Pas : 67 mm
E4.64L

prêt pour l'expédition en 2 jours ouvrables Serie E4.64L

Hauteur intérieure hi : 64 mm
Largeurs intérieures Bi : 50 à 400 mm
Rayons de courbure R : 100 à 400 mm
Pas : 91 mm

Gaine, ouverture des deux côtés, couvercle pivotant, protection contre les copeaux et la saleté

Série R4.31L

prêt pour l'expédition en 2 jours ouvrables Série R4.31L

Hauteur intérieure hi : 31mm
Largeurs intérieures Bi : 50 à 300 mm
Rayons de courbure R : 075 à 250 mm
Pas : 46 mm
Série R4.38L

prêt pour l'expédition en 2 jours ouvrables Série R4.38L

Hauteur intérieure hi : 38mm
Largeurs intérieures Bi : 50 à 300 mm
Rayons de courbure R : 100 à 350 mm
Pas : 56 mm
Série R4.48L

prêt pour l'expédition en 2 jours ouvrables Série R4.48L

Hauteur intérieure hi : 48 mm
Largeurs intérieures Bi : 50 à 300 mm
Rayons de courbure R : 100 à 350 mm
Pas : 67 mm

Aide à la sélection chaînes porte-câbles

En indiquant des paramètres concrets et en vous aidant du tableau comparatif, vous trouverez rapidement la chaîne porte-câbles qui vous convient.

Guide de montage

Raccordement, séparation et ouverture des chaînes et gaines porte-câbles.

Exemples d´applications

Applications dans des secteurs industriels des plus variés et dans le laboratoire de test igus®.

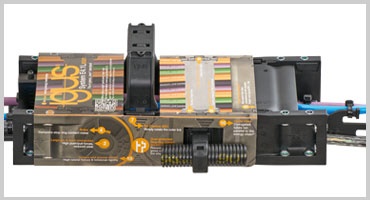

Demander un échantillon gratuit de E4.1L

Vous vous intéressez à notre système E4.1L mais vous souhaitez le voir pour pouvoir prendre une décision vraiment avisée ?

Alors, demandez k’échantillons banderole, il est  gratuite.

En demander un échantillon gratuit

Chaînes E4.1L à structure en 4 parties

Réduction du poids accompagnée d'une stabilité élevée

Rapport optimisé entre cote intérieure et cote extérieure par des flasques extérieurs plus fins et une géométrie optimisée des entretoises ouvrables

30% plus légère et plus économique que la série E4.1

Chaînes porte-câbles et gaines ouvrables des deux côtés, dans le rayon interne et externe

Couvercles et fonds fermant très bien, presque sans interstices et ouvertures

Ouverture dans le rayon interne et externe

Section intérieure totalement accessible pour un remplissage aisé

Industries typiques et exemples d’applications

Alternative économique à la E4.1

Pour les applications en autoportance

Lorsque la stabilité de la E2/000 ne suffit pas mais qu'une E4.1 est surdimensionnée


Fonctionnement silencieux

Fonctionnement silencieux

41 dB(A) mesurés dans le laboratoire igus®, v = 1,8 m/s en autoportance
Matériau ESD

Classification ESD

Versions ESD conductrices sur demande
Très grande rigidité en torsion
Très grande rigidité en torsion
Prix de design iF

Prix de design iF

2014 pour la série R4.1L

Vidéos de montage

Raccordement de deux tronçons de chaîne E4.1L
Echange de maillons E4.1L

Chaîne à étriers E4.1L

Etriers E4.1L
