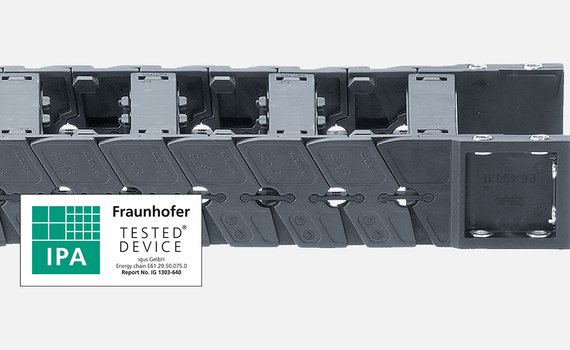

Système E6

Le système E6 offre une longue durée de vie ainsi que de nombreux autres avantages. Il se distingue par un fonctionnement extrêmement silencieux sans vibrations et convient ainsi aux concept d'entraînement à moteur linéaire, vibrant peu lui aussi. L'effet polygonal qui peut se produire lors du déroulement d'une chaîne porte-câbles est ainsi réduit à un minimum. Le niveau sonore extrêmement bas est confirmé dans une expertise de l'organisme de contrôle technique TÜV Immissionsschutz und Energiesysteme GmbH.

Secteurs industriels et applications types
Salles blanches, technique des scènes et théâtres, machines d'imprimerie, automatisation, machines-outils, machines de métrologie, secteur des semi-conducteurs, technique médicale, électronique, machines de construction en général
Système E6

Ouverture des deux côtés


prêt pour l'expédition en 12 jours ouvrables E6.29

Hauteur intérieure hi : 29 mm
Largeurs intérieures Bi : 30 à 120 mm
Rayons de courbure R : 55 à 150 mm
Pas : 22 mm

prêt pour l'expédition en 3 jours ouvrables E6.35

Hauteur interne hi : 35 mm
Largeurs internes Bi : 30 à 120 mm
Rayons de courbure R : 55 à 150 mm
Pas : 25 mm

prêt pour l'expédition en 12 jours ouvrables E6.40

Hauteur intérieure hi : 40 mm
Largeurs intérieures Bi : 40 à 300 mm
Rayons de courbure R : 63 à 200 mm
Pas : 27,8 mm

prêt pour l'expédition en 12 jours ouvrables E6.52

Hauteur intérieure hi : 52 mm
Largeurs intérieures Bi : 40 à 300 mm
Rayons de courbure R : 75 à 250 mm
Pas : 30 mm

prêt pour l'expédition en 3 jours ouvrables E6.62

Hauteur intérieure hi : 62 mm
Largeurs intérieures Bi : 50 à 400 mm
Rayons de courbure R : 115 à 350 mm
Pas : 50 mm

prêt pour l'expédition en 3 jours ouvrables E6.80L

Hauteur intérieure hi : 80 mm
Largeurs intérieures Bi : 50 à 600 mm
Rayons de courbure R : 150 à 450 mm
Pas : 65 mm

prêt pour l'expédition en 3 jours ouvrables E6.80

Hauteur intérieure hi : 80 mm
Largeurs intérieures Bi : 50 à 600 mm
Rayons de courbure R : 150 à 450 mm
Pas : 65 mm

Gaine porte-câbles, couvercle amovible des deux côtés


prêt pour l'expédition en 12 jours ouvrables R6.29

Hauteur intérieure hi : 28 mm
Largeurs intérieures Bi : 30 à 120 mm
Rayons de courbure R : 55 à 150 mm
Pas : 22 mm

prêt pour l'expédition en 3 jours ouvrables R6.40

Hauteur intérieure hi : 40 mm
Largeurs intérieures Bi : 62 à 70 mm
Rayons de courbure R : 75 à 200 mm
Pas : 27,8 mm

prêt pour l'expédition en 12 jours ouvrables R6.52

Hauteur intérieure hi : 52 mm
Largeurs intérieures Bi : 40 à 300 mm
Rayons de courbure R : 75 à 250 mm
Pas : 30 mm

Aide à la sélection chaînes porte-câbles

En indiquant des paramètres concrets et en vous aidant du tableau comparatif, vous trouverez rapidement la chaîne porte-câbles qui vous convient.

Instructions de montage

Raccordement et séparation des maillons. Mise en place et retrait du couvercle d'une gaine.

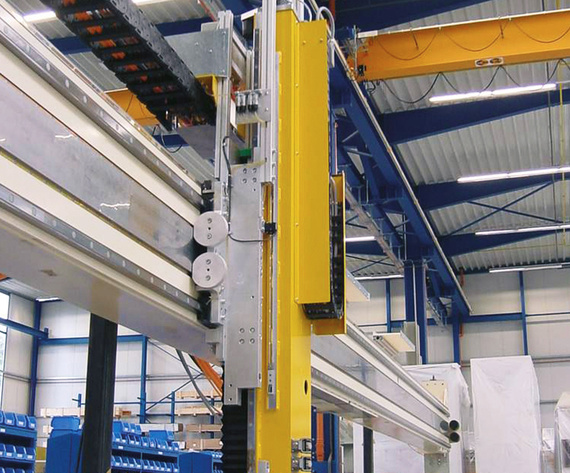

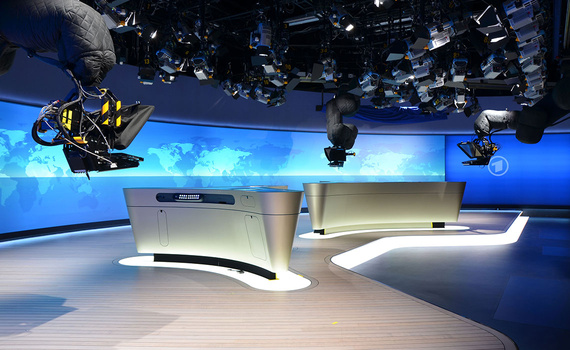

Exemples d'applications

Applications dans des secteurs industriels des plus variés et dans le laboratoire de test igus®.


Essais

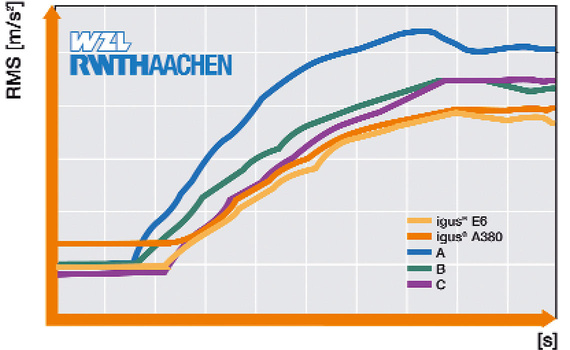

Système E6 : fonctionnement régulier

Fonctionnement silencieux

Etude du laboratoire dédié aux machines-outils et à l´économie d'exploitation (WZL) de l'Université RWTH d´Aix-la-Chapelle et portant le titre « Examen des vibrations sur des chaînes porte-câbles ». Résultat : la chaîne porte-câbles « E6 » de la société igus® se distingue par une absence quasi totale de vibrations et une grande régularité de fonctionnement.
Niveau sonore système E6

Niveau sonore ≤ 37 dB(A)

Une mesure effectuée par le TÜV Rheinland en mai 2002 a donné une valeur ≤ 46 dB(A) à 2 m/s et une longueur autoportante de 1,5 m pour la série E6.52.10.100.0, ceci avec un niveau de pression acoustique d’au moins 10 dB(A) provoqués par les bruits extérieurs. Une mesure effectuée dans le laboratoire igus a donné une valeur de 37 dB(A) pour la série E6.29.080.075.0 à v = 1,0 m/s en autoportance.

Les plastiques intelligents dans la pratique
