Système de chaînes porte-câbles igus® P4 : chaîne à roulettes profilées

Pourquoi la série igus® P4 convient tout particulièrement aux courses glissantes très dynamiques ?

La chaîne porte-câbles à roulettes profilées igus® P4 est sûre, silencieuse, résistante à l'usure et efficace en termes énergétiques sur les courses très longues (1.000 m et plus). Elle est idéale pour les masses de remplissage et les vitesses très élevées. La chaîne porte-câble à roulettes profilées igus P4 permet une augmentation de  l'efficacité énergétique et et une baisse de la consommation en énergie.


Demander un échantillon gratuit

Demandez votre échantillon gratuit du système P4
et jugez par vous-même de la qualité de notre produit.

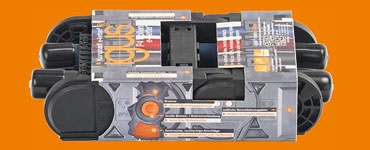

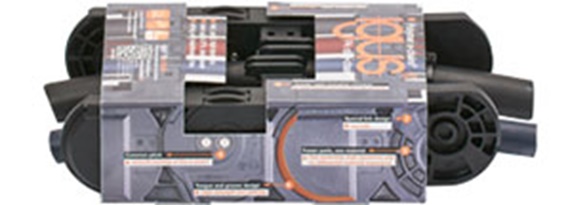

Demander un échantillon banderole P4

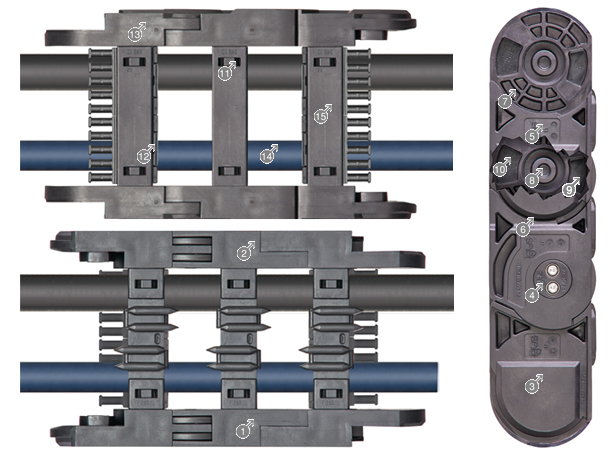

1. Maillon spécial en polymère en deux parties

Roulettes en deux parties en polymère tribo-optimisé pour tous les systèmes P4

Le décalage entre le brin supérieur et le brin inférieur fait que les roulettes en polymère ne roulent pas l´une sur l´autre mais passent l'une à côté de l´autre.
- Surface de glissement plane de grande taille

"Mouvement à bruit et vibration réduits par rapport à la chaîne porte-câbles igus® standard à roulettes"

Détail du principe de fonctionnement

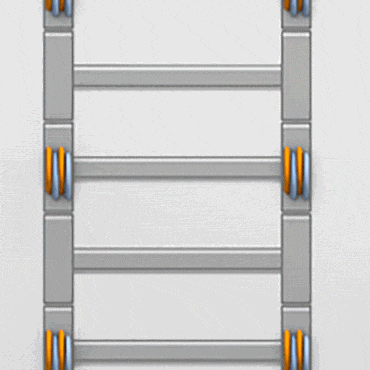

Roulette en deux parties en polymère

Roulette en deux parties en polymère

Le décalage entre le brin supérieur et le brin inférieur fait que les roulettes en polymère ne roulent pas l'une sur l'autre mais passent l'une à côté de l'autre. Les roulettes glissent sur une surface lisse et uniforme pendant toute la course.

Testé par igus®

testé par igus

Test 4152 / 3638

Mesure du bruit et des vibrations. Système optimisé en termes d´usure et d´abrasion. Longue durée de vie, meilleur déplacement, niveau sonore réduit, amortissement. Roulette intégrée à la partie latérale et ne pouvant s´extraire.


Exemple d'application

exemple d'application

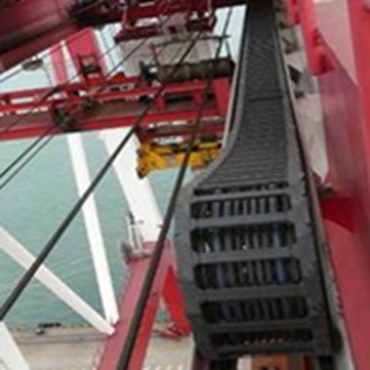

Système P4 sur une grue pour conteneurs

Guidage des câbles pour le déplacement du chariot (130 m) sur un pont à conteneurs avec une chaîne porte-câbles à roulettes profilées P4.56R. Le système P4 est sûr et silencieux et a une vitesse de déplacement de 2,5 m/s et une accélération de 0,5 m/s². La chaîne P4 guide possède différents câbles chainflex®, dont un CF300, un monoconducteur CF330, un câble de puissance pour moteurs CF34, un câble de commandes CF9 et un câble fibre optique CFLG.


2. Entretoises autoglide sous forme de peigne

Des entretoises autoglide sous forme de peigne guident de façon sûre le système P4, même à grande vitesse et en présence de masses de remplissage élevées (bis 30 kg/m)

- Vitesses de déplacement jusqu´à 10 m/s
- Accélérations de 50 m/s² et plus

Détail du principe de fonctionnement

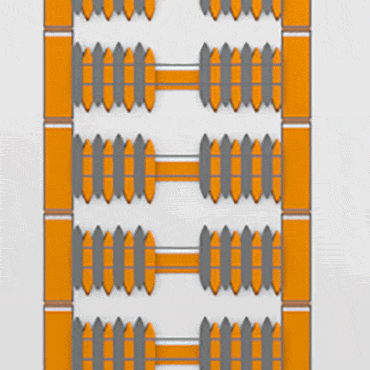

Liaison à téton / alésage de grande taille

Entretoise autoglide P4

Les entretoises autoglide assurent le décalage nécessaire entre le brin supérieur et le brin inférieur pour que les roulettes ne se rencontrent pas.

Testé par igus®

testé par igus

Test de durée : guidage sûr

Des vitesses allant jusqu´à 10 m/s et au-delà sont testées sur une longue durée dans le laboratoire igus®.

Exemple d'application

exemple d'application

Système P4 sur un portique de manutention

La chaîne porte-câbles à roulettes P4.42R résiste sur la durée à l'accélération élevée (17 m/s²) et à la grande vitesse (6 m/s) de ce portique de manutention.


3. Réserves d´usure

Pour des vitesses élevées dans des goulottes de guidage

- Réserves latérales d´usure pour une longue durée de vie

Détail du principe de fonctionnement

Frein

Réserve d´usure

Le contact latéral ne peut être évité dans les goulottes de guidage. Les réserves d´usure garantissent une longue durée de vie du système P4, même à vitesse élevée.

Testé par igus®

testé par igus

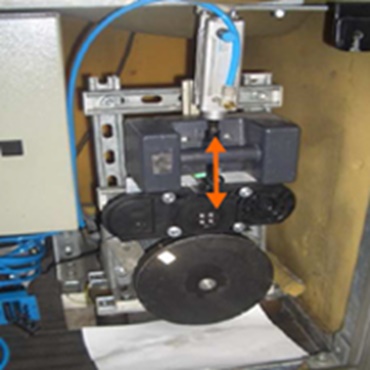

Essais d´usure

Tests d´abrasion dans le laboratoire igus®. La durée de vie des chaînes porte-câbles est testée lors d´essais de longue durée.

Exemple d'application

exemple d'application

Banc d´essai

Banc d´essai de câbles dans un laboratoire. Le système P4.42R se déplace ici en glissement à 5 m/s sur une course de 42 m et avec une charge supplémentaire de 2,5 kg/m.


4. Pas identique

Pas d´articulation des maillons identique, avec ou sans roulettes

- Déplacement régulier de la chaîne porte-câbles
- Réduction de l´effet polygonal

Détail du principe de fonctionnement

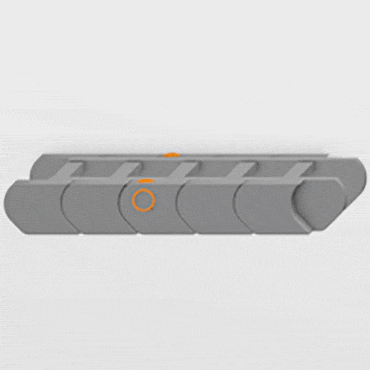

Réserve d´usure

Design particulier des maillons à roulettes

Maillon intermédiaire à roulette pour charges élevées, disponible en 2 hauteurs internes (56, 80 mm).

Testé par igus®

testé par igus

Déplacement régulier

Le pas identique des maillons, qu´ils soient à roulettes ou pas, permet à la chaîne de se déplacer de façon plus régulière.

Exemple d'application

exemple d'application

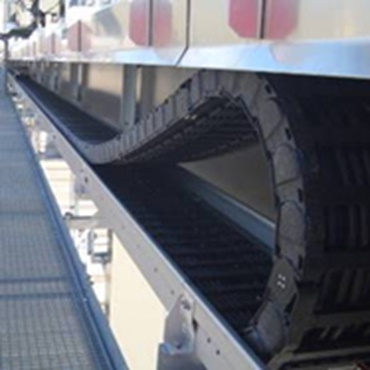

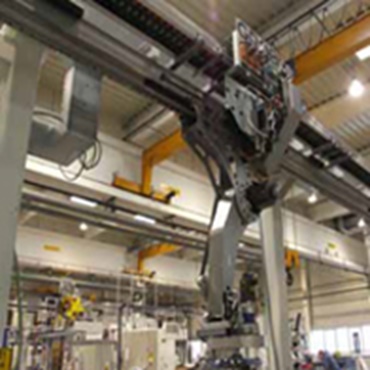

Chariot

Une P4.32, la plus petite chaîne du système P4. En service, roulette glissante, tête bêche, sur une course de 40 m. La chaîne se déplace à une vitesse de 3,5 m/s, avec une accélération de 2 m/s².


5. Nombre réduit de pièces, en un seul matériau

Montage rapide, dynamisme élevé et absence de différence de déformation due à différents matériaux

- Accélérations jusqu´à 784 m/s²
- Mêmes matériaux

Détail du principe de fonctionnement

Réserve d´usure

Nombre réduit de pièces

Un nombre réduit de pièces, toutes du même matériau : c'est important en présence d´accélérations élevées, le jeu étant des plus faible et le nombre de pièces réduit. L'utilisation du même matériau est optimale en présence d'allongement et de rétrécissement dus aux différences de température.

Testé par igus®

testé par igus

Test de durée : guidage sûr

Des vitesses allant jusqu´à 10 m/s et au-delà sont testées sur une longue durée dans le laboratoire igus®.

Exemple d'application

exemple d'application

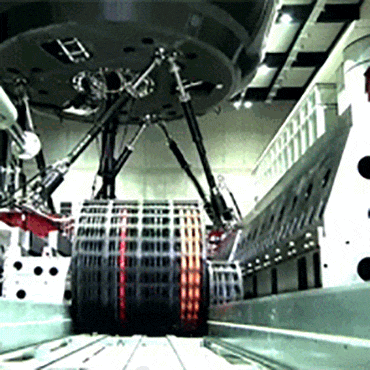

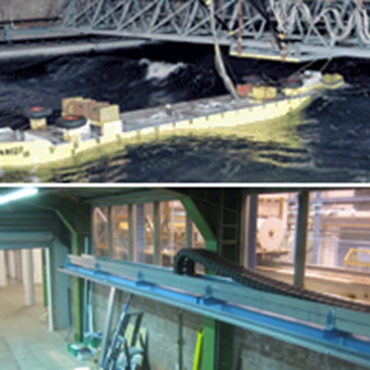

Office de recherche maritime

Installation de test destinée à optimiser la propulsion des bateaux. Un pont tire les modèles réduits de bateaux à une vitesse allant jusqu´à 4 m/s. Pour ne pas influencer les instruments de mesure très sensibles, il est important de faire appel à une chaîne porte-câbles à faible vibrations (système P4.80R), même à des vitesses et à des accélérations élevées.


6. Système de retenue

Pour une stabilité en torsion grâce au "crochet" et pour les applications glissantes très dynamiques

- Idéal pour les courses longues rapides
- Idéal pour les applications sur chant ou les forces de torsion élevées

Détail du principe de fonctionnement

Système de retenue

Système de retenue

Le "crochet" entre les maillons de la chaîne procure à celle-ci une très grande rigidité en torsion et évite tout écartement des maillons sous l'influence de la traction/poussée.

Testé par igus®

testé par igus

Test de durée : guidage sûr

Des vitesses allant jusqu´à 10 m/s et au-delà sont testées sur une longue durée dans le laboratoire igus®.

Exemple d'application

exemple d'application

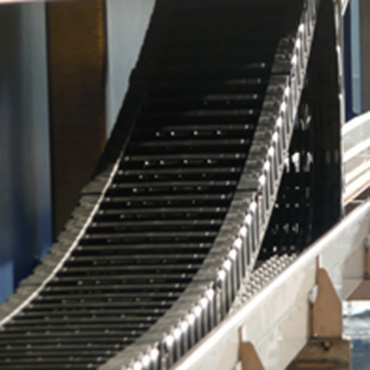

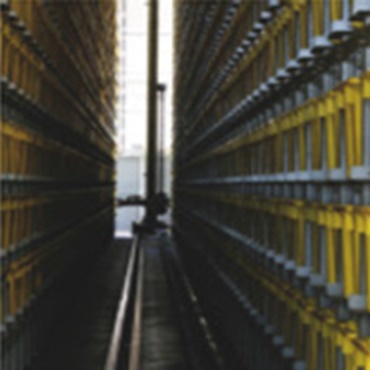

Entrepôt de marchandises automatisé

Le système P4 convient tout particulièrement aux courses longues et rapides dans un espace restreint, ce qui est le cas pour les transgerbeurs ou pour les entrepôts frigorifiques dans les couloirs. igus® propose aussi sur stock les câbles chainflex® qui conviennent à des applications aussi dynamiques.


7. Contours spéciaux des maillons

Grande régularité grâce à un mouvement en douceur

- Déroulement régulier de la chaîne porte-câbles et montage amélioré

Détail du principe de fonctionnement

Double fermeture

Contours spéciaux des maillons

Les contours assurent un meilleur fonctionnement de la chaîne porte-câbles ainsi qu´un montage plus simple et plus sûr.

Testé par igus®

Essai de traction

Déroulement régulier

Les contours des maillons évitent l´effet polygonal et ces derniers se déroulent donc plus régulièrement. Cela a aussi une influence positive sur le montage en zigzag.

Exemple d'application

exemple d'application

Mouvement fluide

Grande régularité grâce à un mouvement en douceur.

8. Liaison à boulon / alésage de grande taille

Forces de traction/poussée plus élevées et moins d´usure grâce à des tolérances précises

- Courses de plus de 800 m possibles
- Accélérations de 50 m/s² et plus

"30% de force de traction en plus ...par rapport à la chaîne porte-câbles à roulettes igus® heavy duty."

Détail du principe de fonctionnement

Double butée finale carrée

Double butée finale carrée

Il n´est pas possible, ou extrêmement difficile, de synchroniser plus de deux butées. La géométrie carrée permet d´avoir une répartition des forces nettement meilleure qu´avec une butée ronde (formule pression de surface, p=F/A). Toute la gamme P4 est dotée d´une double butée carrée.

Testé par igus®

testé par igus

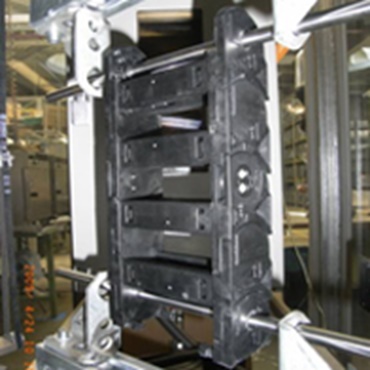

Essai de traction Zwick

Nous testons la force de traction de chaque chaîne porte-câbles dans le laboratoire igus®, sur une machine d´essais de matériaux "Zwick", afin d´obtenir des données fiables sur la course maximale possible et les accélérations admissibles.
Plus de 30% de force de traction possible.

Exemple d'application

exemple d'application

Système P4 sur une grue pour conteneurs

Guidage des câbles pour le déplacement du chariot (118,5 m) sur un pont à conteneurs avec une chaîne porte-câbles à roulettes profilées P4.56R. Un système P4 sûr et silencieux en service continu à une vitesse de déplacement de 240 m/min. La P4.56R a une charge supplémentaire de 2,6 kg/m et est équipée des câbles chainflex® suivants : monoconducteur CF330 1x25mm², câble de commandes CF9 12G2,5mm², fibre optique CFLG.12G et câble de données CF11.


9. Frein

Amortit le bruit de l´impact sur les butées et du déroulement

- Système P4 : niveau sonore de 75 dB à 6 m/s
- Nombreuses séries certifiées par le TÜV Rheinland

"Par rapport à la chaîne porte-câbles à roulettes standard d´igus®, réduction du bruit en service de 6 dB(A) environ par une amélioration de la géométrie des roulettes et des maillons"

Détail du principe de fonctionnement

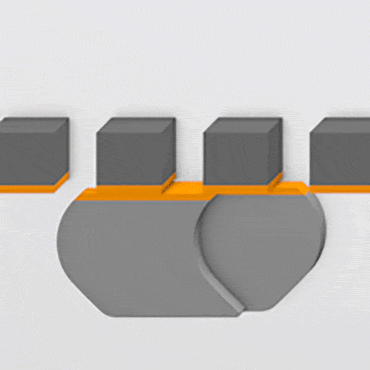

Frein

Frein

Principe simple, mais très efficace. Un contour conique dans la butée de la chaîne porte-câbles amortit le bruit de celle-ci sur la butée.

Testé par igus®

testé par igus

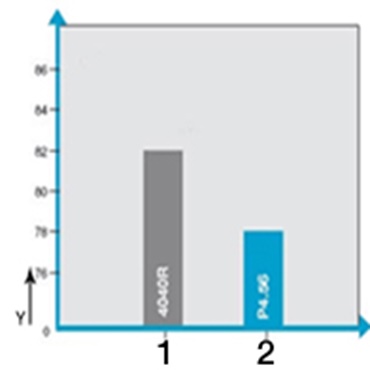

Test sonore

Y= dB(A)

1) Chaîne à roulettes profilées de 1999, essai en laboratoire, v = 2 m/s

2) Essai en extérieur, v = 6 m/s
Mesures effectuées à 1 m d´écart

Exemple d'application

exemple d'application

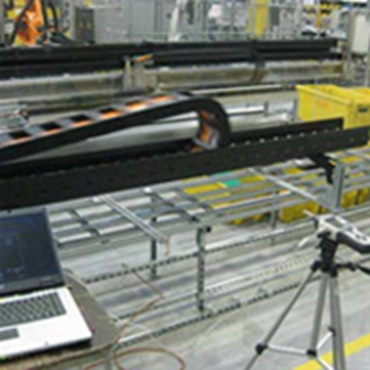

Test sonore

Mesure du niveau sonore de la P4 sur une course glissante, à une distance de 1 m de l´application, dans le laboratoire igus®.


10. Butées carrées verticales, boulons de grande taille

Pour une absorption et une répartition maximales de la force. Ce qui permet d´augmenter les forces de traction / de poussée ainsi que les charges pour les courses longues (jusqu´à 800 m)

- Forces de traction/poussée jusqu´à 6500 N possibles
- Charges supplémentaires allant jusqu´à 30 kg/m et au-delà

Détail du principe de fonctionnement

Double butée finale carrée

Double butée finale carrée

Il n´est pas possible, ou extrêmement difficile, de synchroniser plus de deux butées. La géométrie carrée permet d´avoir une répartition des forces nettement meilleure qu´avec une butée ronde (formule pression de surface, p=F/A). Toute la gamme P4 est dotée d´une double butée carrée.

Testé par igus®

testé par igus

Butée verticale, téton de grande taille

Plutôt que d´avoir une absorption centrale de la force, celle-ci est guidée sur trois points, à savoir les deux butées et le boulon de grande taille, grâce au décalage des butées. La sollicitation des différents éléments, à savoir boulons et butées, s´en trouve ainsi réduite quasi à 1/3.

Exemple d'application

exemple d'application

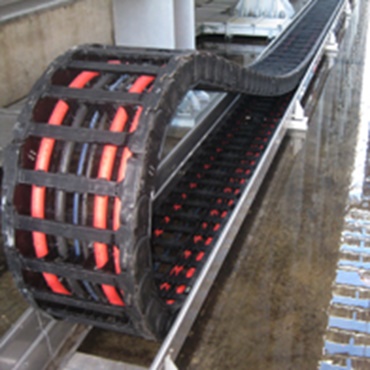

Essai de rupture dans le laboratoire igus® et essais en extérieur

Nous testons la force de compression / de rupture de chaque chaîne porte-câbles dans le laboratoire igus®, à l'aide d´une machine d'essais de matériaux "Zwick", afin d'obtenir des données fiables sur la charge supplémentaire et la longueur autoportante maximales. 1320 km de course de test ont été effectués lors de l´essai en extérieur, sur une course de 120 m et à une vitesse de 6 m/s.


11. Entretoises ouvrables en polymères ménageant les câbles

Pour une durée de vie encore plus longue des câbles grâce au design arrondi

- C´est avec les entretoises ouvrables en polymère que les câbles tiennent le plus longtemps
- Absence de déformation plastique sous l´effet de forces extérieures

Détail du principe de fonctionnement

Entretoises à ouverture rapide

Entretoises ouvrables en polymères ménageant les câbles

Contours intérieurs lisses, ménageant les câbles et entretoises ouvrables arrondies garantissent une longue durée de vie des câbles et conduits. La combinaison du polymère tribo-optimisé des entretoises ouvrables au matériau de la gaine des câbles utilisés et leur interaction donnent les meilleurs résultats en matière de durée de vie.

Testé par igus®

testé par igus

Usure des câbles sur des entretoises ouvrables en polymère :

Les gaines des matériaux les plus divers offrent les meilleurs résultats en matière d´usure avec les entretoises ouvrables en polymère. Elles ne peuvent pas non plus subir de déformation plastique sous l'influence de forces extérieures, ce qui n´est pas le cas des entretoises en aluminium.

Exemple d'application

exemple d'application

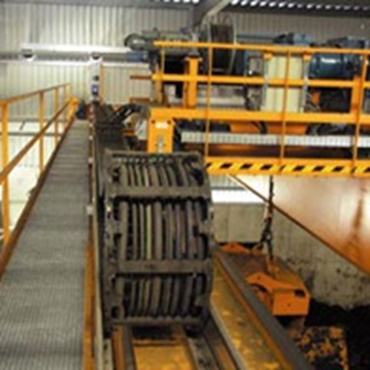

Port de Hambourg : câbles chainflex® en utilisation depuis 10 ans sur une grue à conteneurs

Câbles chainflex en utilisation depuis 10 ans sur une grue en conteneurs.


12. Division interne ménageant les câbles

Pour une durée de vie plus élevée grâce au pied de séparateur arrondi

- Usure des câbles presque réduite de moitié
- Moins de pièces, plus de possibilités

Détail du principe de fonctionnement

Système de retenue

Entretoises ouvrables en polymères ménageant les câbles

Les contours arrondis, lisses et ménageant les câbles garantissent une longue durée de vie des câbles et conduits. De plus, le nombre réduit de pièces standardisées permet de réaliser une meilleure division interne ménageant encore plus les câbles.

Testé par igus®

testé par igus

Tests d´usure

Les nouveaux séparateurs arrondis ont permis de diminuer de près de la moitié l´usure des câbles.

Test 3748 : Séparateur 301 comparé à la nouvelle version 45.1.
Ici aussi, la combinaison polymère et matériau de la gaine s´avère être le meilleur choix.

Exemple d'application

exemple d'application

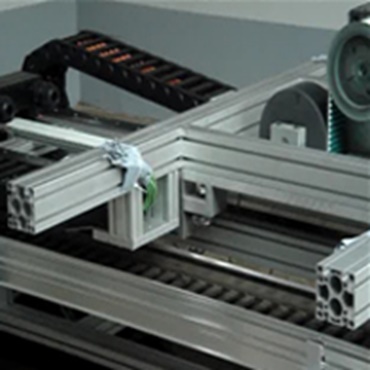

Augmentation de la durée de vie des câbles

Les entretoises ouvrables arrondies en polymère contribuent ici à augmenter la durée de vie des câbles.


13. Réserve d´usure

Pour une longue durée de vie sur les courses glissantes

- 10.000 km et plus garantis
- Pour courses glissantes et durée de vie élevée

"20% de surface de glissement en plus que sur la chaîne porte-câbles à roulettes igus® standard"

Détail du principe de fonctionnement

Entretoises ouvrables en polymères ménageant les câbles

Réserve d´usure

Testé par igus®

testé par igus

Les chaînes porte-câbles pour courses glissantes

Les chaînes porte-câbles utilisées sur des courses glissantes réalisent au moins 10.000 km, souvent bien plus. C´est une "promesse" que nous faisons depuis des années.

Exemple d'application

exemple d'application

Longue durée de vie

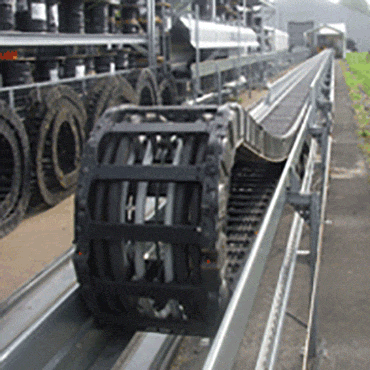

Système P4 destiné à l´alimentation électrique d´une installation d´empilage de conteneurs. La chaîne P4.56R effectue une course de 112 m à une vitesse de 3,3 m/s et à une accélération de 0,3 m/s². Elle guide 3 câbles CFCRANE 1x50mm² moyenne tension, un monoconducteur CF330 1x120mm², un CF10 7G1,5 et une fibre optique CFLG.12G.

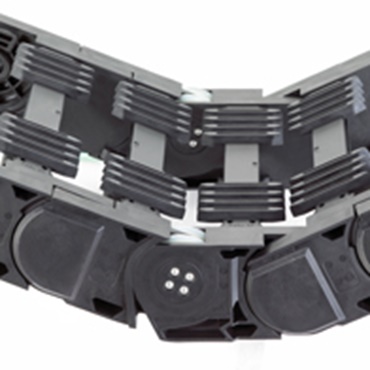

14. 1.354 câbles chainflex® et plus de 4.400 câbles confectionnés sur stock

La modularité des systèmes igus® permet un allongement, un raccourcissement, une extension et un remplacement à volonté.

- A partir de 1 mètre, sans frais de coupe, pas de minimum de commande
- chainflex® tient ou 36 mois de garantie

Détail du principe de fonctionnement

Un grand choix de câbles

Un grand choix de câbles

Les câbles flexibles utilisés dans des chaînes porte-câbles doivent avoir des propriétés particulières pour pouvoir effectuer de nombreux cycles à des vitesses et des accélérations très élevées et dans des milieux exigeants. Une bonne sécurité en terme de CEM et le respect de normes et directives telles que NFPA 79, UL, CSA, VDE, Interbus et Profibus sont nécessaires à l´heure actuelle. La gamme de câbles chainflex® dédiée aux chaînes porte-câbles va des câbles de commandes aux servoconducteurs en passant par les câbles de puissance pour moteurs, les câbles moyenne tension, les câbles bus, les câbles de données, les câbles capteurs et les câbles fibre optique.

Testé par igus®

testé par igus

Tests sophistiqués de tous les câbles chainflex® en mouvement

L'ensemble des câbles chainflex® est testé dans des conditions réelles. Soit dans une chaîne porte-câbles soit en mouvement, comme ici dans la chambre climatique igus® à -40°C.

Exemple d'application

exemple d'application

Fonctionner de façon fiable dans tous les axes

Les câbles chainflex® toronnés en faisceaux et revêtus de gaines extrudées sous pression et très résistantes à l'abrasion font leurs preuves depuis plus de 15 ans sur les courses glissantes. Les applications les plus difficiles ne leur font pas peur.


15. Double fermeture

Garantit une force de retenue élevée tout en offrant un mécanisme d´ouverture aussi sûr que simple

- Force de retenue maxi allant jusqu´à 2700 N
- Ouverture rapide avec un tournevis

Détail du principe de fonctionnement

Double fermeture

Double fermeture

Principe d´ouverture éprouvé et extrêmement sûr. Deux mouvements de levier simples suffisent pour déverrouiller l'entretoise ouvrable. Ainsi, les entretoises retiennent bien les câbles lorsque la chaîne porte-câbles est très pleine et elles restent faciles à ouvrir.

Testé par igus®

Essai de traction

Essai d´arrachement

La force de retenue maximale de chaque entretoise ouvrable est testée lors d´un essai d´arrachage en conditions réelles. Celui-ci peut aussi être effectué sous l'influence d´huiles ou d´autres liquides.

Test 3577Force d´arrachage des entretoises ouvrables : > 2700 N

Exemple d'application

exemple d'application

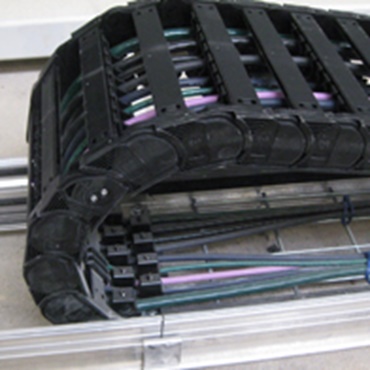

Système P4 sur une course glissante

Chaîne porte-câbles à roulettes profilées P4.80 sur une course glissante avec trois maillons intermédiaires et une masse de remplissage élevée. Les entretoises ouvrables maintiennent bien le faisceau de câbles dans la chaîne.
