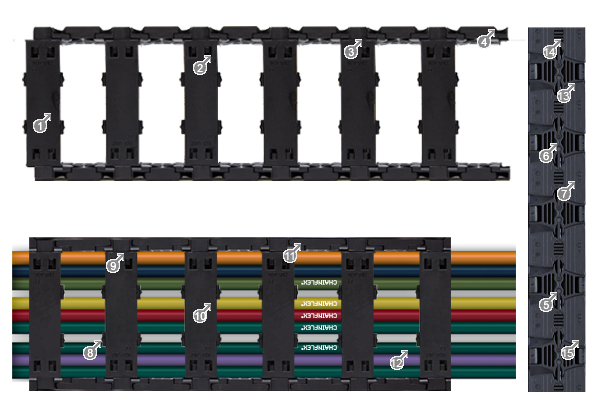

Principe d´ouverture éprouvé et extrêmement sûr. Deux mouvements de levier simples suffisent pour bloquer l'entretoise ouvrable. Ainsi, les entretoises retiennent bien les câbles lorsque la chaîne porte-câbles est très pleine et elles restent faciles à ouvrir.
La force de retenue maximale de chaque entretoise ouvrable est testée dans des conditions proches de la pratique lors d´un essai d´arrachement. Celui-ci peut aussi être effectué sous l´influence d´huiles ou d´autres liquides.
Accélérations élevées mais sans vibrations ni abrasion, retenue sûre des câbles.

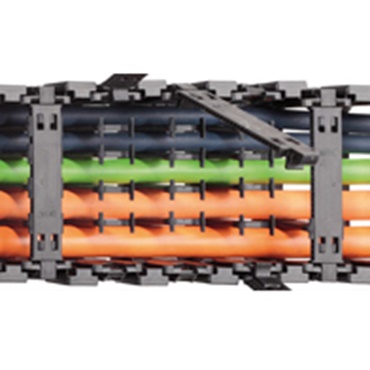

Le crantage dans les entretoises ouvrables permet la mise en place des séparateurs crantés. Ceux-ci restent bien en place, même dans les applications sur chant. Les câbles ne peuvent pas être écrasés.
Nous procédons à des tests de longue durée d´usure de tous les câbles chainflex® permettant d´en déterminer la durée de vie en mouvement constant. Nous testons également les câbles des clients pour pouvoir faire un pronostic sur la durée de vie du système.

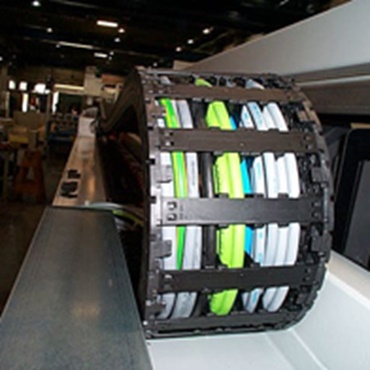

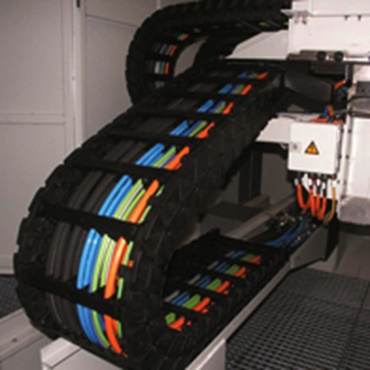

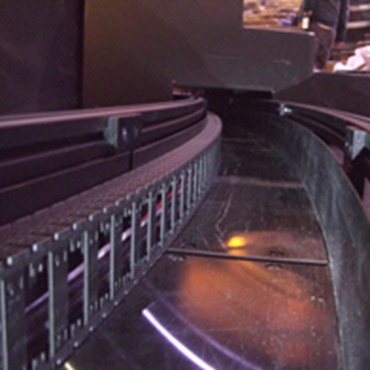

De nombreux câbles chainflex® bien posés dans une chaîne porte-câbles E6 montée à 90°. L´interaction entre le matériau de la chaîne porte-câbles et celui de la gaine constitue un facteur décisif pour la durée de vie.

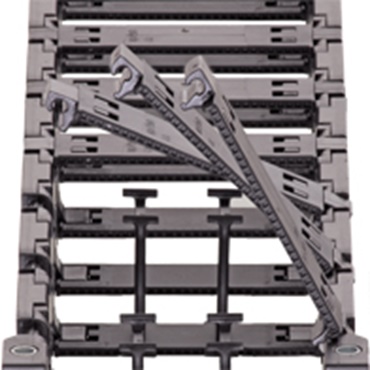

Les entretoises de la chaîne porte-câbles E61.29 s´ouvrent par pivotement et sont faciles à retirer entièrement. Cela permet une mise en place facile des câbles. Les entretoises des autres séries E6.1 s´ouvrent de la droite ou de la gauche et peuvent être retirées.
Nouveau mécanisme d´ouverture, série E61.29 ouvrable de la gauche ou de la droite.
Nette réduction du temps de montage. La mise en place rapide des câbles et flexibles permet de réduire le temps de montage et donc les coûts.

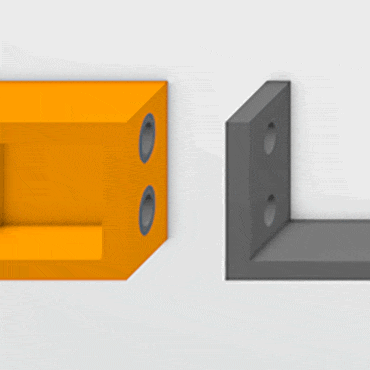

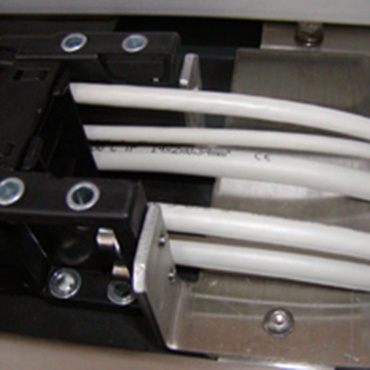

Fixation possible dans toutes les directions : en haut, en bas ou de face. Douilles en métal pour une retenue sûre. Liaison optimale avec la chaîne porte-câbles par usage de la même forme et du même matériau.
Eléments de fixation "sur tout le pourtour" avec serre-câbles adéquats si besoin est. Possibilités de fixation flexible et raccord sûr dans toutes les directions.
Équerres préassemblées par le client et fixées à l´avant sur cette imprimante de grande taille.

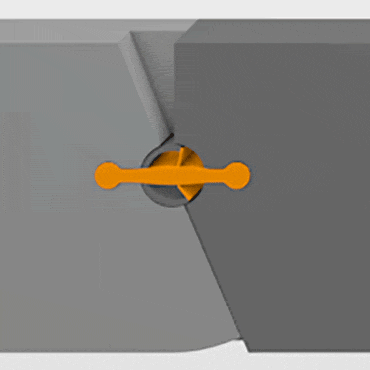

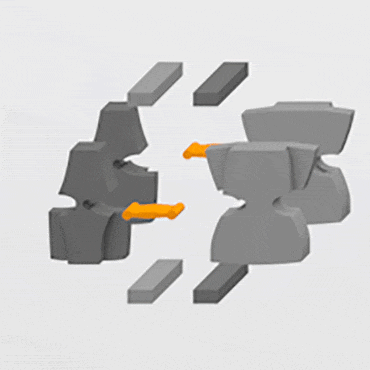

Le lien très flexible en matériau spécial igumid TE veille à ce que les maillons de la chaîne porte-câbles E6.1 soient reliés entre eux de façon sûre et durable. Ce matériau spécial est extrêmement flexible et a été mis au point pour un nombre quasi illimité de flexions alternées.
Expertise : vérification de l´adéquation des chaînes porte-câbles igus® type E6.29 pour l´utilisation dans des automates de mise en place.
L´expertise de l´institut pour l´énergie électrique (IEE) confirme que les liens peuvent tenir sans problème plus de 1,8 milliard de cycles. On peut même s´attendre à plus de 3,8 milliards de cycles.

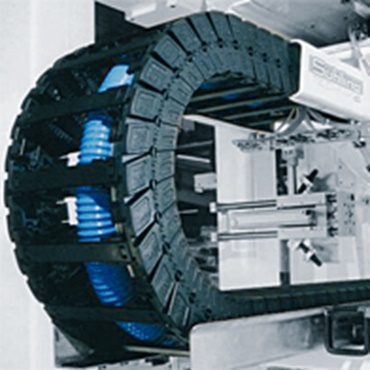

Production de pochettes de CD. Ouverture de l´outil, introduction de la pince et fermeture de l'outil, le tout en 0,25 secondes, à une vitesse de 8 m/s avec une accélération de 78,5 m/s².

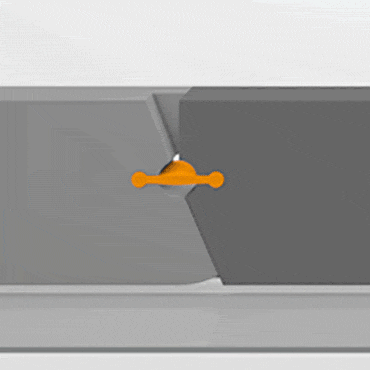

Le lien entre les maillons de la chaîne remplace la liaison classique à boulon et trou. Il permet de réduire considérablement la friction. Des applications dans des salles blanches de classes élevées sont ainsi possibles.

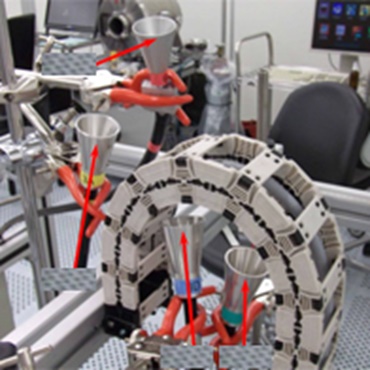

Systèmes de chaînes porte-câbles E6.1, certifiés DIN EN ISO Classe 1 par l´institut Fraunhofer IPA. Plus de 82% des câbles chaiflex® de la gamme catalogue sont certifiés ISO Classe 1 ou 2 par l´IPA. (847 câbles chainflex® à matériau de gaine extérieure testé disponibles sur stock)

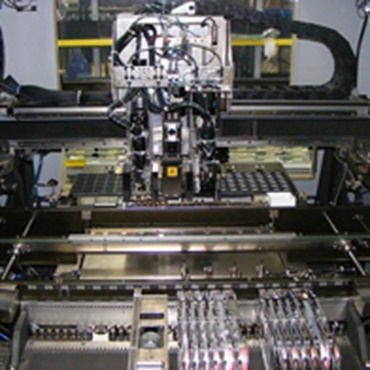

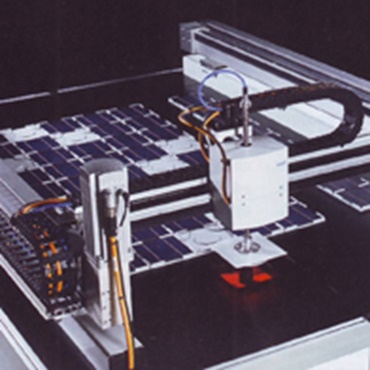

Dans le secteur des microprocesseurs, l´absence totale de poussière est une priorité absolue. En même temps, appliquer les composants doit être fait extrêmement rapidement, un véritable défi pour les chaînes porte-câbles mais que le système de chaînes porte-câbles igus® E6 relève à la perfection.

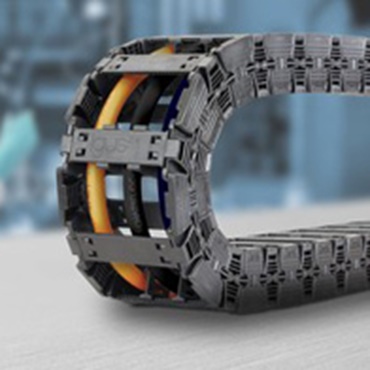

Le principe du maillon intérieur et du maillon extérieur offre un avantage considérable. Les deux côtés ont exactement les mêmes dimensions et sont absolument parallèles.
Principe maillon intérieur / maillon extérieur sur toutes les Chaînes Porte-Câbles E6.1.
Le déplacement rapide de caméras exige une grande stabilité et un déplacement régulier de la chaîne porte-câbles.

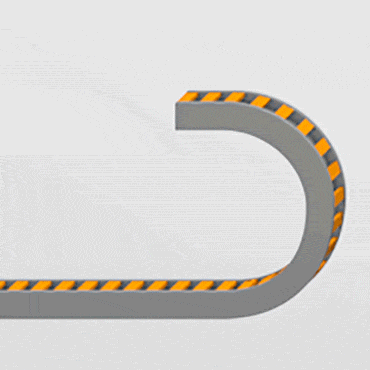

L´effet polygonal veut qu´un grand nombre de petits éléments crée une forme plus ronde qu´un petit nombre de grands. Le pas particulièrement petit de la E6.1 lui confère un mouvement bien "rond". Cela réduit les vibrations au minimum et permet une précision extrême. Quant au bruit du déplacement, il s´en trouve nettement réduit.

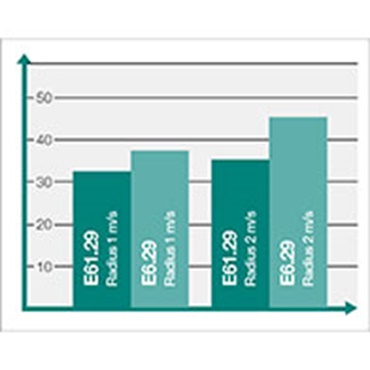

La série E61.29 a été soumise à une mesure du niveau sonore dans le laboratoire igus®. Résultat : il a été possible de réduire encore de 3 dB(A) les résultats de la E6.29, déjà très bons.

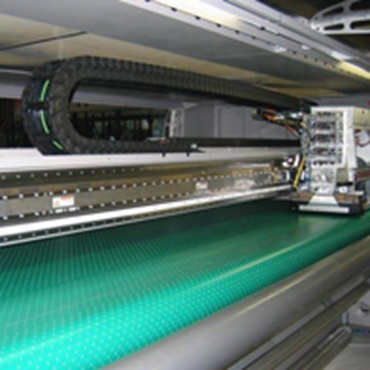

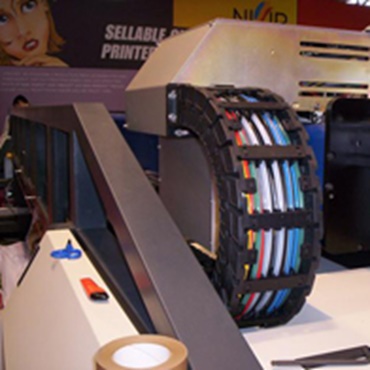

Le système E6 convient à la perfection aux tables traçantes et imprimantes, son déplacement régulier avec peu de vibrations ainsi que son adéquation pour les salles blanches garantissant une impression très nette.
Les contours arrondis, lisses et ménageant les câbles garantissent une longue durée de vie des câbles et conduits. De plus, le nombre réduit de pièces standardisées permet de réaliser une meilleure division interne ménageant encore plus les câbles.
Les nouveaux séparateurs arrondis ont permis de diminuer de près de la moitié l´usure des câbles.
Les entretoises ouvrables arrondies en polymères contribuent ici à augmenter la durée de vie des câbles.

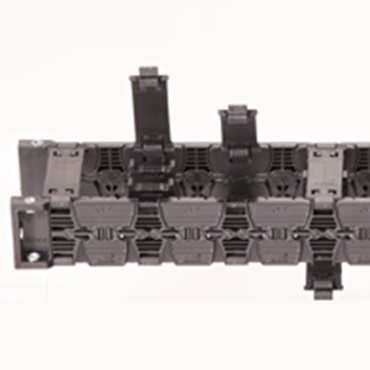

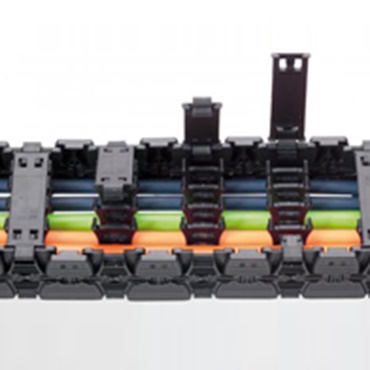

La chaîne porte-câbles E6.1 a des entretoises ouvrables amovibles tant dans le rayon interne que dans le rayon externe. Cela facilite l´accès à la chaîne porte-câbles et la mise en place de câbles et flexibles dans celle-ci.
Nouveau mécanisme d´ouverture, série E61.29 ouvrable de la gauche ou de la droite.
Nette réduction du temps de montage. La mise en place rapide des câbles et flexibles permet de réduire le temps de montage et donc les coûts.
Contours intérieurs lisses, ménageant les câbles et entretoises ouvrables arrondies garantissent une longue durée de vie des câbles et conduits. Les tests ont montré que le polymère tribo-optimisé des entretoises ouvrables et le matériau de la gaine des câbles utilisés constituent la meilleure combinaison pour ce qui est de la durée de vie des câbles.
Usure des câbles sur les entretoises ouvrables en polymères : C´est avec les entretoises ouvrables en polymères que les gaines en différents matériaux des câbles présentent les meilleurs résultats en terme d´usure. De plus, ces entretoises ne se déforment pas sous l'influence de forces extérieures, ce qui est le cas des entretoises en aluminium.

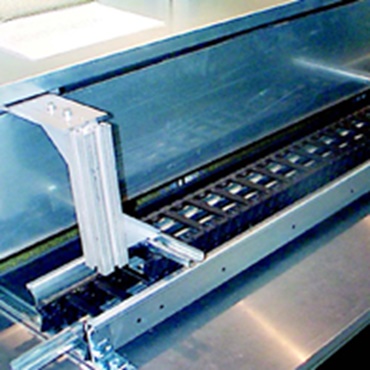

Les divisions internes ménageant les câbles et les entretoises ouvrables garantissent une longue durée de vie des câbles et de l'ensemble du système sur cette table traçante de grande taille.
L´appel à des polymères pour toutes les pièces de la chaîne porte-câbles garantit un comportement uniforme du matériau lors des changements de température. Grande précision et dynamisme sont ainsi assurés.
Nombre réduit de pièces pour un montage rapide. Tolérances serrées et uniformes sont standard, tous les composants étant en un seul matériau.

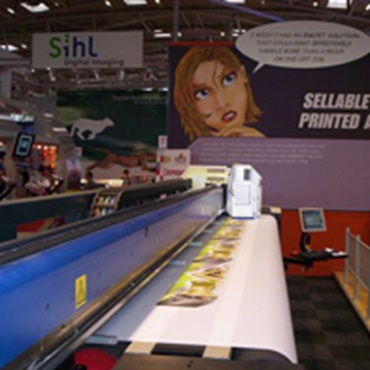

Les imprimantes grand format requièrent une précision ultime et constante. Les vibrations dans le guidage de l'énergie pouvant se produire du fait d´une dilatation non uniforme du matériau, doivent absolument être évitées.
Les câbles flexibles utilisés dans les chaînes porte-câbles ou sur les robots doivent posséder des propriétés particulières pour pouvoir réaliser un grand nombre de cycles, des vitesses et des accélérations élevées et tenir dans des milieux exigeants. Une bonne sécurité en terme de CEM et le respect de normes et directives telles que NFPA 79, UL, CSA, VDE, Interbus et Profibus sont nécessaires à l´heure actuelle. La gamme chainflex® propose des câbles de commandes, des servoconducteurs, des câbles de puissance pour moteurs, des câbles pour robots, des câbles bus, des câbles de données, des câbles capteurs et des câbles fibre optique, tous adaptés aux Chaînes Porte-Câbles.
L'ensemble des câbles chainflex® est testé dans des conditions réelles. Soit dans une chaîne porte-câbles soit en mouvement, comme ici dans la chambre climatique igus® à -40°C.
Peu importe que le câble soit pour une application en salle blanche (plus de 800 câbles certifiés IPA Classe 1 ou 2) ou un fonctionnement fiable sur tous les axes. Machines et installations doivent être alimentées en agents, en énergie et en signaux de façon sûre, quel que soit le type de montage, et cela exige une grande résistance et une grande fiabilité de la part des câbles.

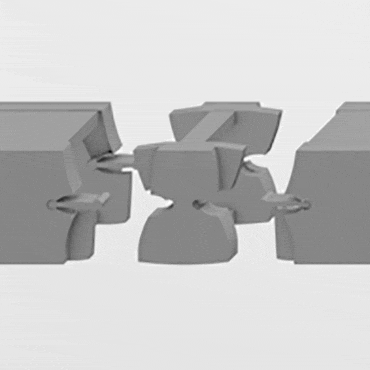

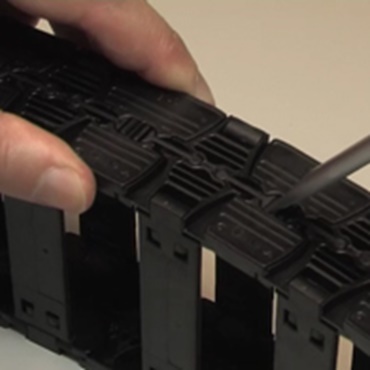

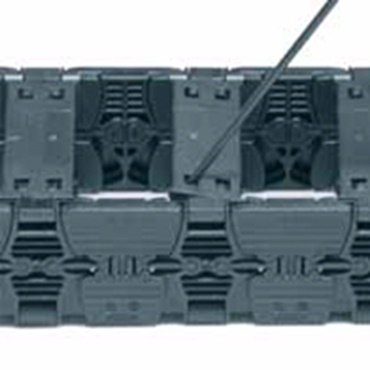

Toutes les chaînes porte-câbles igus® peuvent être montées et démontées à la main ou avec un simple tournevis. Ainsi, il est possible d´échanger des maillons à tout moment et en tout point, ou encore d´allonger et de raccourcir la chaîne porte-câbles.
De par leur structure simple et le fait qu´un tournevis suffise au montage, les chaînes porte-câbles igus® sont particulièrement faciles et rapides à monter.

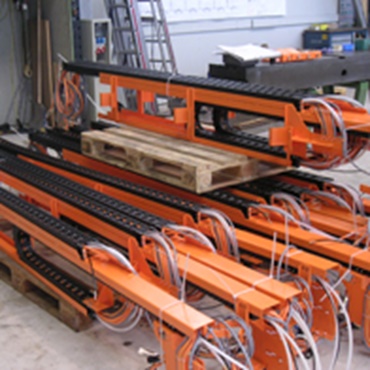

Les structures de test sont installées et adaptées rapidement et de façon simple. Ici, un test d´abrasion montrant l´usure sur une course longue.

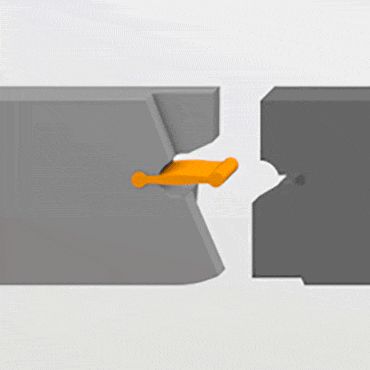

De petites ailettes au niveau des liens entre les maillons des chaînes E6.1 veillent à ce que le bruit de butée des maillons soit atténué. La génération de bruit dans le rayon de la chaîne s´en trouve nettement diminuée. Ces mesures, combinées à un petit pas, rendent la E6.1 particulièrement silencieuse.
Etude du laboratoire dédié aux machines-outils et à l´étude des fonctionnements (WZL) de l´université RWTH d´Aix-la-Chapelle intitulée "Etudes des oscillations sur des chaînes porte-câbles". Résultat : la chaîne porte-câbles "E6" de la société igus®se distingue par les vibrations les plus faibles et le déplacement le plus régulier.
Les applications à caméra exigent un déplacement particulièrement silencieux et exempt de vibrations. Vibrations de l´image et perturbations de la bande-son doivent impérativement être évitées.

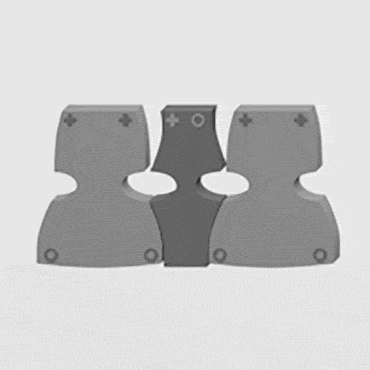

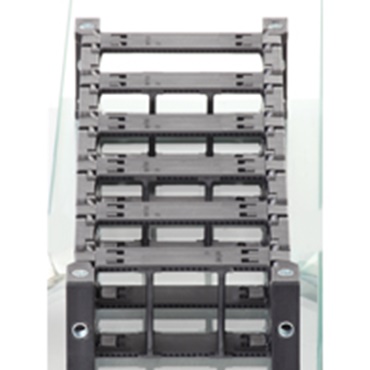

Par simple retournement des maillons intérieurs, une chaîne porte-câbles précontrainte se transforme rapidement en une version NC sans prétention. Les versions NC sont utilisées pour des applications spéciales, notamment pour un montage suspendu où l´espace est restreint.

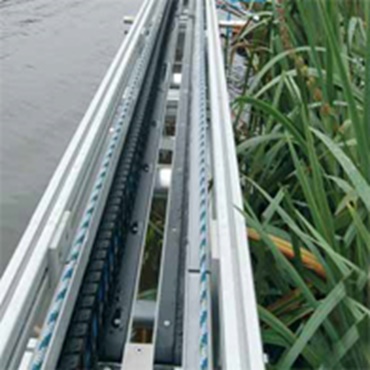

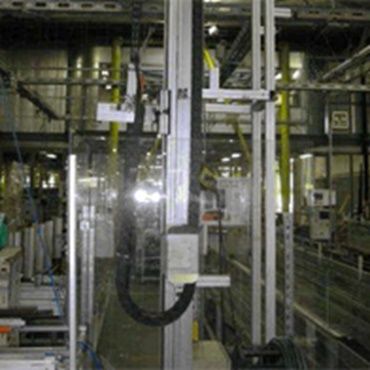

Des produits particuliers, pour les transgerbeurs par exemple, sont aussi testés ici. C´est le cas du système guidelok slimline F qui empêche les Chaînes Porte-Câbles de se déplacer dans les transgerbeurs.
Des chaînes sans prétention sont utilisées pour les applications suspendues, comme avec ce guidelok slimline F présenté sur un salon.
