Tables croisées drylin® SLW-XY prêtes à mettre en place

Livraison rapide, produit économique et personnalisé

Les tables linéaires permettent de régler une position sur un périmètre de travail de manière précise. Une opération encore facilité avec les tables croisées drylin® SLW-XY. igus a mis au point des tables croisées prêtes à monter correspondant au périmètre de travail souhaité.
  • Une seule unité pour deux sens de réglage
  • Pour un périmètre de travail de 500 mm x 500 mm maximum
  • Courses identiques ou configuration sur mesure
  • Fourniture des accessoires avec la commande
Les tables croisées SLW-XY sont disponibles en 4 tailles. Des pièces issus du système modulaire linéaire drylin® W sont utilisées comme guidage linéaire.
Table croisée SLW-XY igus drylin E
Améliorer la technicité avec igus® Améliorer la technicité
  • Déplacement résistant à la déformation dans 2 directions
  • Même course ou longueurs sur mesure au choix avec système autobloquant par vis trapézoïdale
  • Avance rapide et mouvement silencieux par vis hélicoïdale dryspin®
  • Réglage du jeu et précontrainte en option
Baisser les coûts Baisser les coûts
  • Travail de conception réduit grâce à la fourniture d'un module linéaire prêt à monter pour les deux réglages
  • Guidage linéaire issu du système modulaire linéaire drylin® W
  • Déplacement rapide, reproductible grâce à la configuration avec poignée de blocage, indicateur de position et molette
igus® vous prouve que c'est possible ! Preuves
  • Quotient de surface toujours ≤ 2 (rapport cotes de montage/ périmètre de travail)
  • Testé pour des périmètres de travail de 500 mm x 500 mm maximum : vis trapézoïdale Tr14x4 (SLW-XY-1660), charge axiale dynamique de 500 N, course de 200 mm, avance de 0,4 m/min, vitesse de rotation de 100 tr/min, durée de vie minimum de 62.863 cycles Durée de vie minimum de 62.863 cycles
Plastic to Oil : igus® mise sur la durabilité Durabilité
  • Positionnement en 2 sens avec un module au lieu de deux
  • Sans graisse, propre, sans entretien
  • Plus d'informations au sujet de la durabilité dans :  igus.fr/Plastic2Oil
Les tables croisées drylin sont sans graisse

Sans graisse

Les tables croisées drylin sont silencieuses

Fonctionnement silencieux

Les tables croisées drylin sont résistantes à la corrosion

Résistance à la corrosion

Tables croisées drylin pour le changement de format

Changement de format

Les tables croisées drylin résistent aux températures jusqu'à 150°

Résistance aux températures jusqu’à +150 °C

Les tables croisées drylin sont économiques

Bon rapport qualité-prix

Données techniques et cotes [mm]

Référence Course
maxi [mm]
 A
-0,3
[mm]
 H

[mm]		 E1
±0,15
[mm]
 E2
±0,15
[mm]		 Longueur-
de base lx
[mm]		 Longueur-
de base ly
[mm]		 f

[mm]		 lt

[mm]
 tk
±0,1
[mm]		 ts

[mm]		 tg


 kt

[mm]
SLW-XY-0630 150 2,13 1,5 1,57 1,77 3,7 94 0,06 0,79 0,35 0,28 - 0,24
SLW-XY-0660 300 3,35 1,5 2,8 2,99 4,92 125 0,06 0,79 0,43 0,26 - 0,31
SLW-XY-1040 300 2,91 1,89 2,36 2,36 4,61 117 0,06 0,87 0,43 0,27 M8 0,25
SLW-XY-1040-PL (1) 300 2,91 1,89 2,36 2,36 4,61 117 0,06 0,87 0,43 0,27 M8 0,25
SLW-XY-1080 300 4,25 1,89 3,7 3,7 5,94 151 0,06 0,87 0,43 0,27 M8 0,25
SLW-XY-1080-PL (1) 300 4,25 1,89 3,7 3,7 5,94 151 0,06 0,87 0,43 0,27 M8 0,25
SLW-XY-1660 400 4,09 2,85 3,31 3,39 6,06 154 0,06 0,98 0,59 0,35 - 0,34
SLW-XY-2080 500 5,28 3,23 4,57 4,57 7,48 190 0,06 1,1 0,59 0,34 - 0,34
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

(1) Preload

Référence sg

 d
[mm]		 T

 l1
[mm]		 d1
standard
 d1
alternative
 l2
[mm]		 d2
standard
 d2
alternative
 ha1
[mm]
 ha2
[mm]		 W
ha2-ha1
[mm]
SLW-XY-0630 M4 0,2 M8 0,59 M8 M8 0,59 M8 0,37 1,12 18,4 242,92 USD Dans le panier
SLW-XY-0660 M4 0,2 Tr08x1.5 0,59 Tr08x1.5 0,59 - 0,37 1,12 19 313,60 USD Dans le panier
SLW-XY-1040 M6 0,39 TR10x2 0,67 TR10x2 Tr10x2 0,67 6h9 0,57 1,32 19 243,57 USD Dans le panier
SLW-XY-1040-PL (1) M6 0,39 TR10x2 0,67 TR10x2 Tr10x2 0,67 6h9 0,57 1,32 19 309,35 USD Dans le panier
SLW-XY-1080 M6 0,39 TR10x2 0,67 TR10x2 Tr10x2 0,67 6h9 0,57 1,32 19 486,15 USD Dans le panier
SLW-XY-1080-PL (1) M6 0,39 TR10x2 0,67 TR10x2 Tr10x2 0,67 6h9 0,57 1,32 19 551,93 USD Dans le panier
SLW-XY-1660 M8 0,63 M8 0,79 TR14x4 8h9 0,79 8h9 8h9 0,73 2,13 35,5 518,34 USD Dans le panier
SLW-XY-2080 M8 0,79 M8 1,02 12h9 1,02 12h9 0,91 2,32 36 542,33 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
PDF PDF
Demande de prix Demande de prix
myCatalog myCatalog

(1) Preload

Table croisée drylin SLW igus

Demander des renseignements

Adresser une demande à un spécialiste drylin
Envoyer une demande

Télécharger la brochure des nouveautés (en anglais)

Nouveautés 2020 technique linéaire drylin
Vers le téléchargement

Toutes les nouveautés drylin® 2020

Toutes les nouveautés drylin 2020
Aperçu des nouveautés drylin® 2020

Tester les avantages du système de tables linéaires SLW

Un échantillon gratuit sur votre bureau

Les unités linéaires SLW à entraînement à vis sont basées sur deux éléments : le système linéaire modulaire drylin W et les polymères hautes performances dry-tech sans graisse et sans entretien. Grâce au graissage incorporé au matériau, les unités et tables linéaires sont conçues pour un fonctionnement à sec en continu et sont exemptes d’entretien sur toute leur durée de vie. Demandez un échantillon gratuit et jugez-en par vous-même.

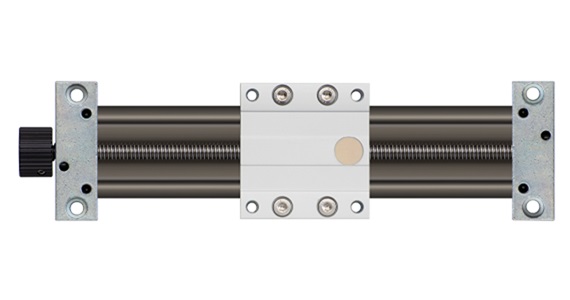

Demander un échantillon gratuit de table linéaire SLW
Demande d'échantillon table linéaire drylin
Délai de livraison sur demande
