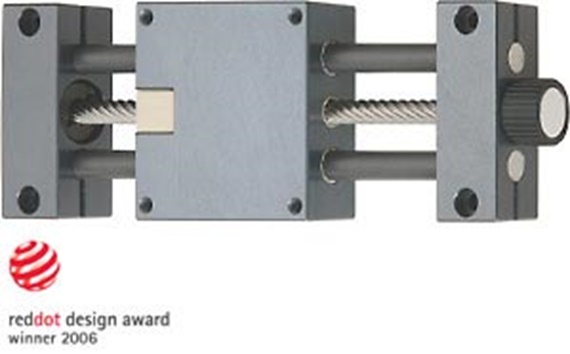

drylin® SHTS - La rapide

Propriétés particulières

Pas : 10 x 12, 10 x 50, 18 x 100

Vis à pas rapide

Solution grande vitesse

Fonctionnement à sec

Vont avec cette référence :

Vue d'ensemble de la gamme drylin® E

SHTS - La rapide

L max.:

Commande d'un système complet

Configuration rapide et simple

1. Choix de la taille
2. Définition de la longueur de la course en mm
3. Choix de accessoires

Note :

Vous trouverez des informations détaillées en bas dans les plans ou aux pages indiquées ci-dessous.

drylin® SHTS - Système complet

Étape 1

Choisissez la taille de la table linéaire.

Continuer

Précédant

drylin® SHT - conception et calcul, montage horizontal

drylin® SHT - molettes / volants

Longueurs et poids

N° de commande	Course max.	Poids [kg]	Supplément de poids par 100 mm [kg]	Capacité de charge statique max.		Prix unitaire pour une course de base de 100mm
N° de commande	Course max.	Poids [kg]	Supplément de poids par 100 mm [kg]	axiale [N]	radiale [N]	Prix unitaire pour une course de base de 100mm
HTSS-12-AWM ⁽¹⁾	750	1,543	0,067	22,5	90	314,37 USD
HTSS-20-AWM	1000	4,189	0,202	90	360	523,95 USD
SHTS-12-SWM ⁽¹⁾	750					243,11 USD
SHTS-20-SWM	1000					305,48 USD
SHTS-12-EWM ⁽¹⁾	750					425,13 USD
SHTS-20-EWM	1000					670,74 USD
SHTS-12-CWM ⁽¹⁾	750					Sur demande
SHTS-20-CWM	1000					Sur demande

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

(1) Tapered off spindle end

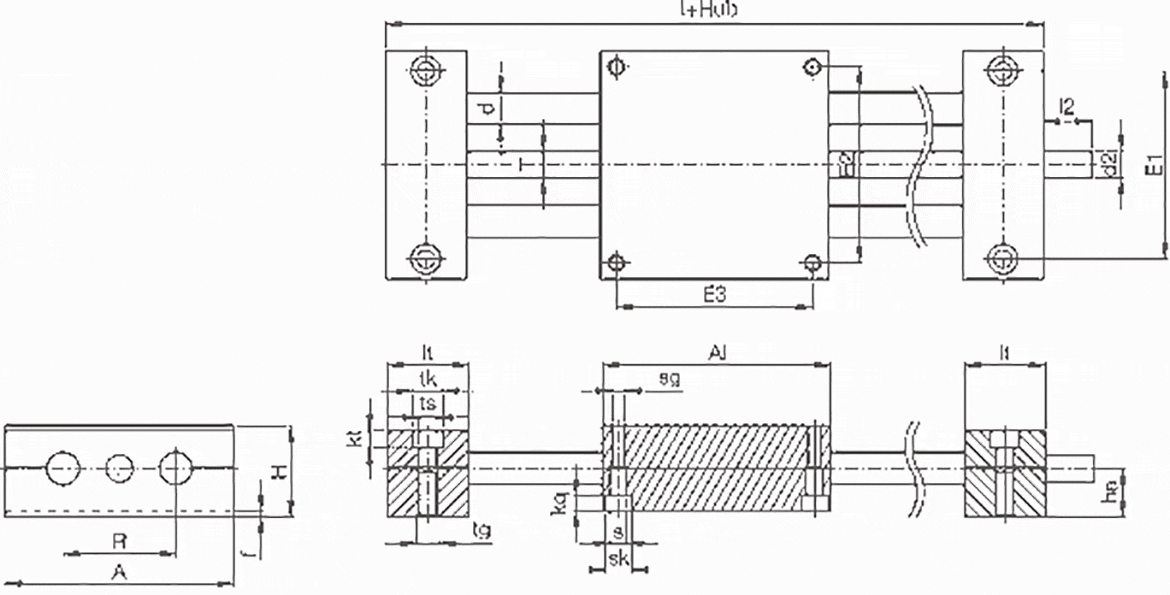

Cotes [mm]

N° de commande	A -0,3	Al -0,3	H	E1 ±0,15	E2 ±0,15	E3 ±0,15	l	R	f	lt ±0,1	tk	ts	tg	kt ±0,1	s	sk	sg	kq	d	T	l2	d2 standard*	ha
HTSS-12-AWM ⁽¹⁾	3,35	3,35	1,34	2,76	2,87	73	5,71	1,65	0,08	1,18	0,43	0,26	M8	0,25	0,25	0,39	M6	0,24	0,47	SG10x50	0,67	SG10x50	0,71
HTSS-20-AWM	5,12	5,12	1,89	4,53	4,53	72	7,95	2,83	0,08	1,42	0,59	0,35	M10	0,34	0,25	0,43	M8	0,28	0,79	SG18x100	1,02	12 h9	0,91
SHTS-12-SWM ⁽¹⁾	3,35	3,35	1,34	2,87	2,87	73	5,71	1,65	0,08	1,18	0,43	0,26	M8	0,25	0,25	0,39	M6	0,24	0,47	SG10x50	0,67	SG10x50	0,71
SHTS-20-SWM	5,12	5,12	1,89	4,53	4,53	72	7,95	2,83	0,08	1,42	0,59	0,35	M10	0,34	0,25	0,43	M8	0,28	0,79	SG18x100	1,02	12 h9	0,91
SHTS-12-EWM ⁽¹⁾	3,35	3,35	1,34	2,87	2,87	73	5,71	1,65	0,08	1,18	0,43	0,26	M8	0,25	0,25	0,39	M6	0,24	0,47	SG10x50	0,67	SG10x50	0,71
SHTS-20-EWM	5,12	5,12	1,89	4,53	4,53	72	7,95	2,83	0,08	1,42	0,59	0,35	M10	0,34	0,25	0,43	M8	0,28	0,79	SG18x100	1,02	12 h9	0,91
SHTS-12-CWM ⁽¹⁾	3,35	3,35	1,34	2,87	2,87	73	5,71	1,65	0,08	1,18	0,43	0,26	M8	0,25	0,25	0,39	M6	0,24	0,47	SG10x50	0,67	SG10x50	0,71
SHTS-20-CWM	5,12	5,12	1,89	4,53	4,53	72	7,95	2,83	0,08	1,42	0,59	0,35	M10	0,34	0,25	0,43	M8	0,28	0,79	SG18x100	1,02	12 h9	0,91
