iglidur® I3-PL pour l´impression 3D par FLS

Le matériau iglidur® I3-PL mis au point spécialement pour le frittage laser a obtenu une résistance à l´abrasion 3 fois meilleure que celle des matériaux courants utilisés pour le frittage laser lors les essais tribologiques effectués dans le laboratoire de test igus®. Nouvelle augmentation de la latitude de conception pour les pièces glissantes sollicitées en usure.

Pour testeurs BETA

Résistance à l´usure et faible coefficient de frottement

Bonnes caractéristiques mécaniques

Reproduction exacte des détails avec surfaces ultra précises

Usinage semblable à celui des matériaux FSL courants

Domaines d’applications types :Fabrication de prototypes, petites séries, génie mécanique spécial, etc.

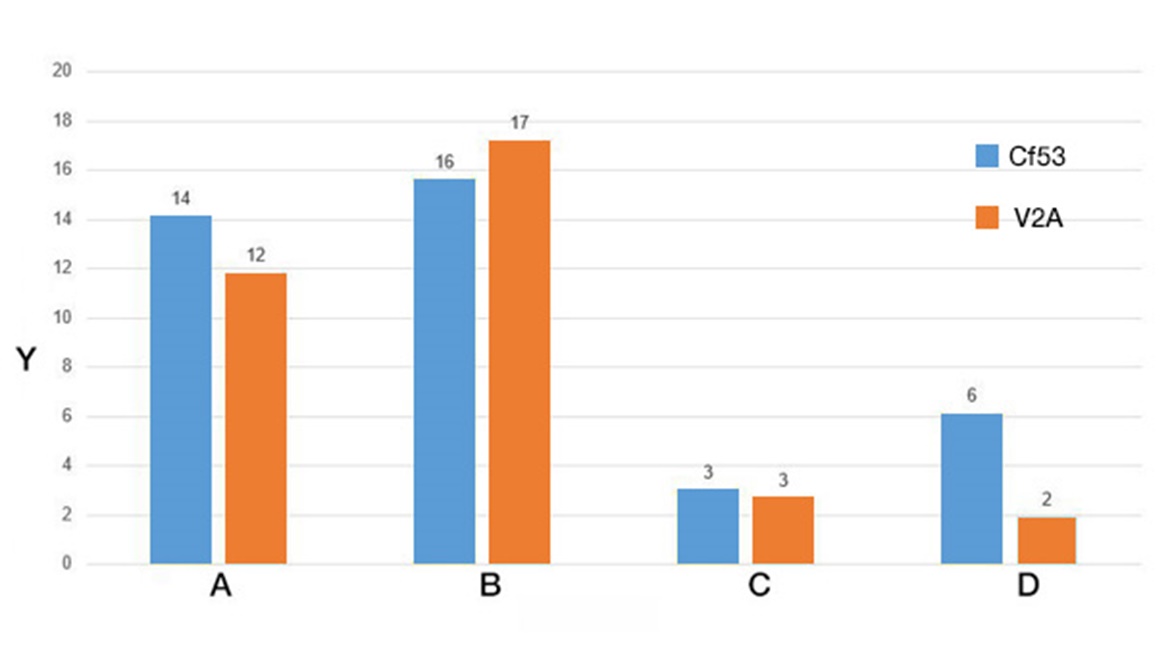

Verschleißtest rotierend: v = 0,3 m/s; p = 1 MPa; Welle: V2A und Cf53

Y = taux d´usure [μm/km]

A = PA12 (SLS) B = PA12 + billes en verre (FSL) C = iglidur® I3-PL (FSL) D = iglidur® I180-PF (FDM)

Résultat du test :

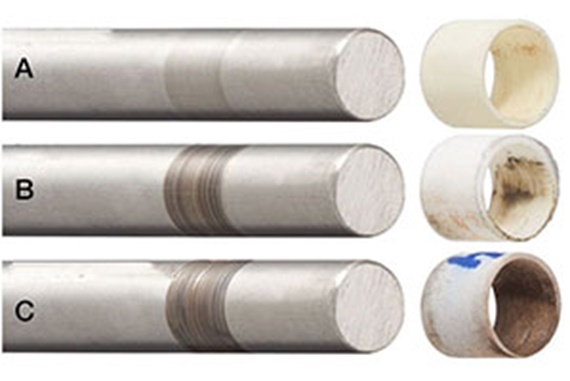

Ce test d´usure en rotation a montré que la résistance à l´abrasion de l´iglidur® I3 est environ 4 fois plus élevée que celles des matériaux FSL courants. De plus, le test a montré sur les arbres et paliers lisses utilisés que l´iglidur® I3 ménage nettement plus le matériau qui lui est associé et en augmente donc la durée de vie.

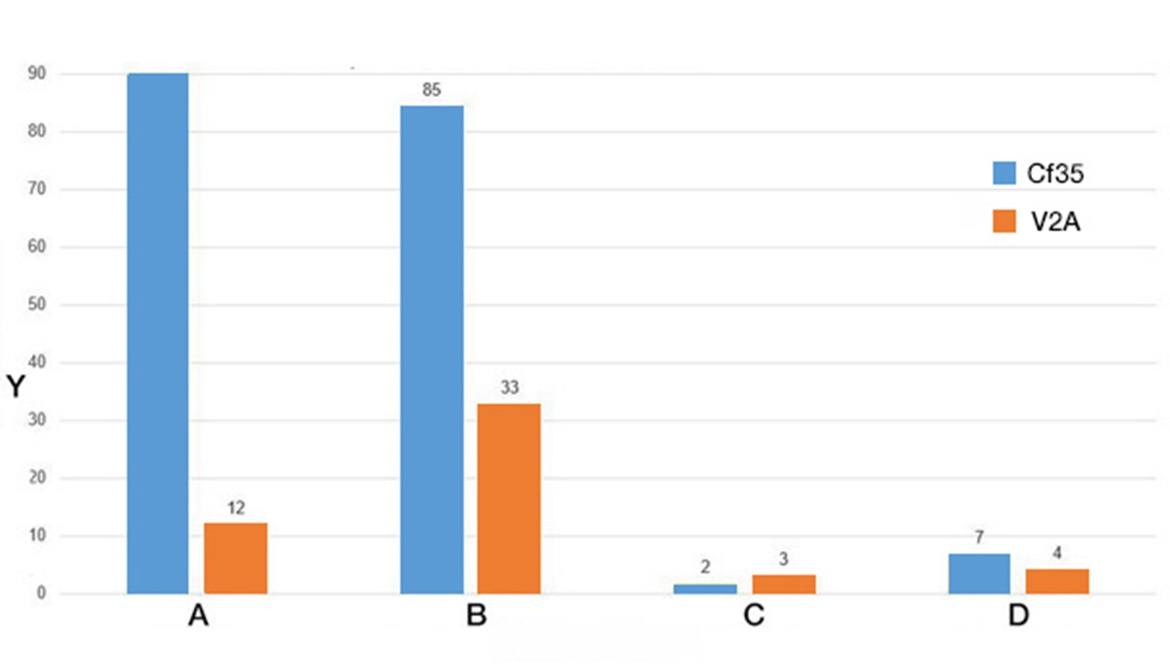

Test d´usure en translation : p = 1MPa; v = 0,1 m/s; I = 5 mm

Y = taux d´usure [μm/km]

A = PA12 (SLS) B = PA12 + billes en verre (FSL) C = iglidur® I3-PL (FSL) D = iglidur® I180-PF (FDM)

Résultat du test :

Les résultats de l´essai avec une course linéaire courte présentés ici montrent que la résistance à l´usure de l´iglidur® I3 est au moins 3 fois meilleure que celle des matériaux FSL courants.

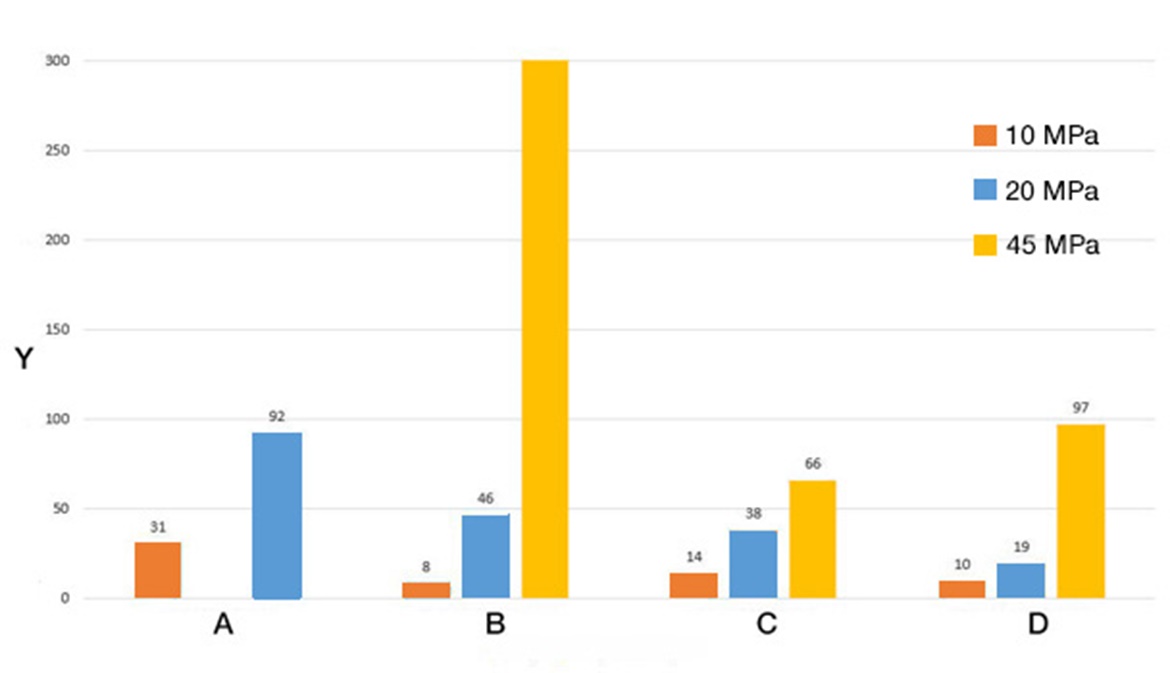

Test d´usure en oscillation CF53 : v = 0,01 m/s ; ß = 60°

Y = taux d´usure [μm/km]

A = iglidur® I3-PL (FSL) B = iglidur® I180-PF (FDM) C = iglidur® G moulé par injection D = iglidur® W300 moulé par injection

Résultat du test :

Les essais sous fortes charges effectués ont montré, à une charge allant jusqu´à 45 MPa (soit 1600 kg), que les paliers en iglidur® I3 imprimé ont des taux d´usure semblables à ceux des paliers lisses en iglidur® moulé par injection.

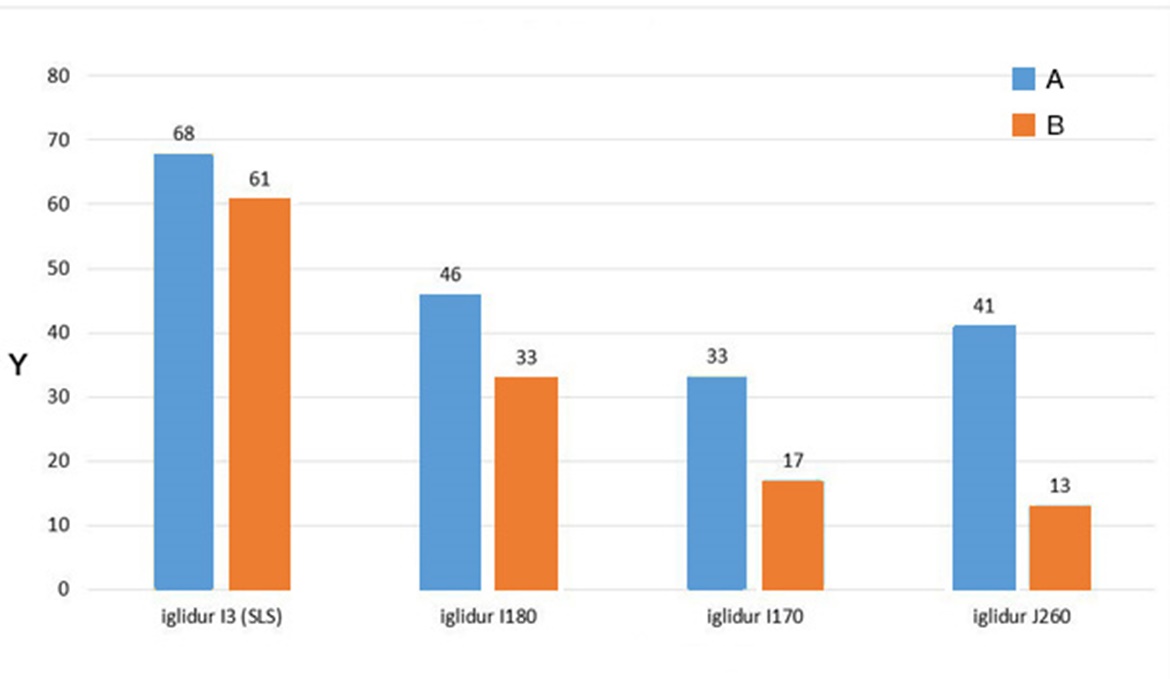

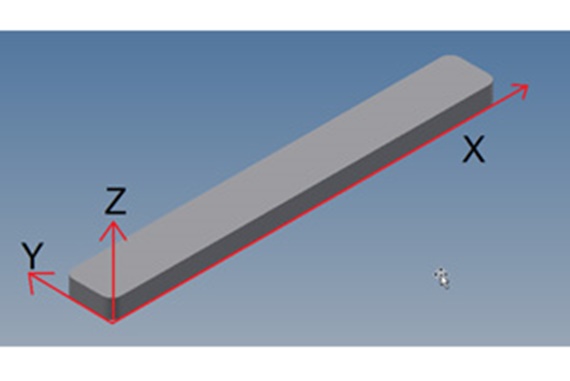

Résistance à la flexion en fonction du sens de fabrication

Y = résistance à la flexion [MPa]

A = sens de fabrication plat (axe Z) ou latéral (axe Y) B = sens de fabrication droit (axe X)

Résultat du test :

Les essais de flexion montrent la résistance plus élevée de l´iglidur® I3 et plus particulièrement sa résistance nettement plus uniforme indépendamment du sens de fabrication.

Tableau des matériaux

Propriétés générales
Densité	1,05 g/cm³
Couleur	jaune
Absorption maxi d’humidité à +23°C / H.R. 50%	0,5 % du poids
Absorption maximale d´eau	1,9 % du poids
Propriétés mécaniques
Résistance à la flexion	68 MPa
Pression de surface admissible	46 MPa
Propriétés thermiques
Température maximum d´emploi en continu	+80 °C
Température maxi d´emploi à courte durée	+120 °C
Température minimum d´emploi	-40 °C

Référence
I3-PL-10000	2 280,02 USD

En savoir plus sur la pièce sélectionnée :

3D-CAD

Demande d'échantillons

PDF

Demande de prix

myCatalog

Disponible

Sur demande

Avez-vous des idées ou des projets concrets pour l´impression FLS de composants sollicités en usure ? Alors, contactez-nous.
