Instructions de montage à l'usage de chaînes porte-câbles Système E2/000

Assembler

Consignes de montage pour système E2/000 Joindre et encliqueter

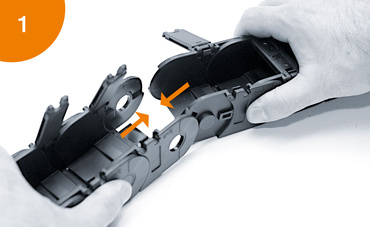

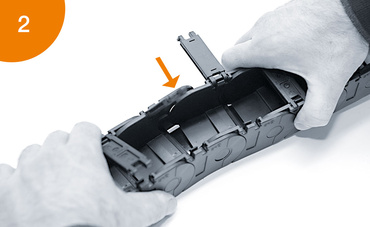

Consignes de montage pour système E2/000 Assembler la chaîne porte-câbles en emboîtant les tétons.

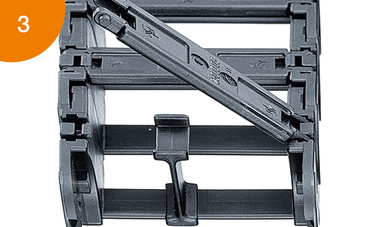

Instructions de montage à l'usage de Système E2/000 Faire pivoter les entretoises

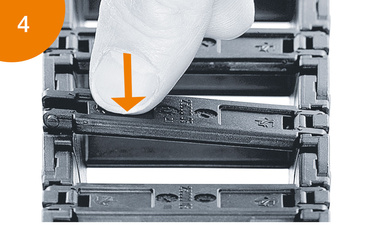

Consignes de montage pour système E2/000 Fermeture ultra rapide par simple pression, bonne assise après fermeture sans verrouillages supplémentaires

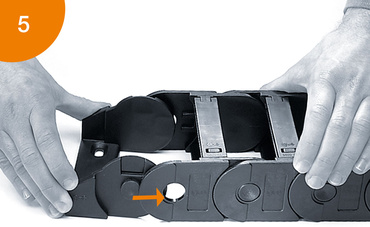

Consignes de montage pour système E2/000 Mettre en place l'élément de fixation et l'emboîter

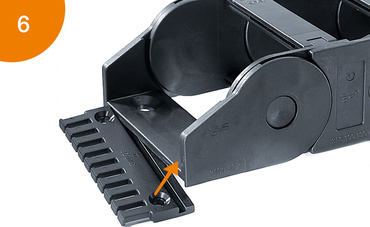

Consignes de montage pour système E2/000 Emboîter le peigne dans la rainure

Séparer

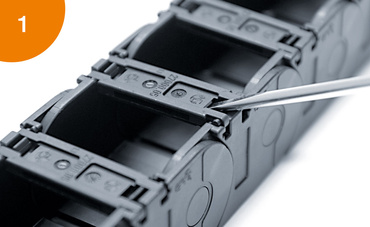

Consignes de montage pour système E2/000 Mécanisme d'ouverture accessible du haut : ouverture rapide avec un tournevis ou l'outil d’ouverture

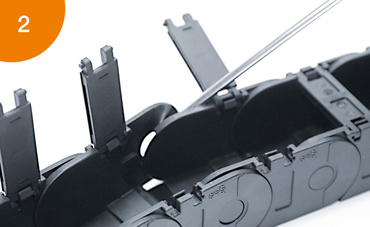

Consignes de montage pour système E2/000 Déboîter la partie latérale en faisant légèrement levier avec un tournevis

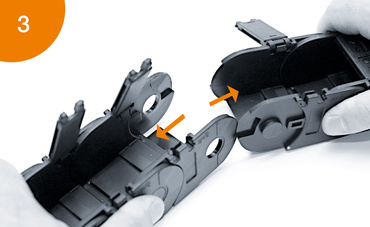

Consignes de montage pour système E2/000 Tourner et séparer


Remplir des gaines porte-câbles

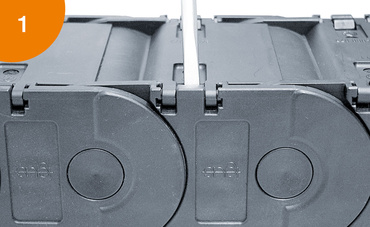

Consignes de montage pour système E2/000 Ouvrir : Mécanisme d'ouverture accessible du haut, ouverture rapide avec un tournevis

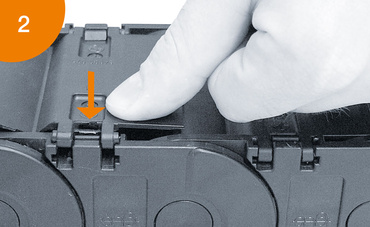

Consignes de montage pour système E2/000 Fermer : Fermeture ultra rapide par simple pression, bonne assise après fermeture sans verrouillages supplémentaires

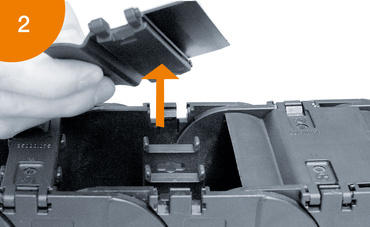

Consignes de montage pour système E2/000 Retirer le couvercle : Tirer pour le sortir
Vidéo de montage pour système E2/000
