iglidur® X - Données du matériau

Vue d'ensemble des principales qualités

Très bonne résistance à l’usure en présence de températures élevées
Convient aux vitesses très élevées
Très faible absorption d’humidité
Très bonne résistance à l’usure en immersion
Très grande résistance aux agents chimiques
Résistance aux fortes charges (>60 N/mm²)
Conducteur
Résistance aux moisissures selon DIN EN ISO 846

Dans quel cas choisir ce matériau ?

Pour des forces de pression allant jusqu’à 150 MPa
Pour des mouvements linéaires avec de l’acier inoxydable
Tenue universelle aux agents chimiques
Pour des températures d'emploi comprises -100 °C et +250 °C (jusqu'à +315 °C à courte durée)
Pour une très faible absorption d’humidité
Très résistant à l’usure en dessous de zéro et à des températures très élevées

Dans quel cas choisir un autre matériau ?

Si une faible usure est vraiment requise en présence de charges élevées
iglidur® Q, palier cylindrique, mm
iglidur® Z, palier cylindrique, mm
Si un palier économique est nécessaire pour une utilisation en immersion
iglidur® H, palier cylindrique, mm
iglidur® H370, palier cylindrique, mm
En présence de charges de bord
iglidur® Z, palier cylindrique, mm

Vitesse de glissement maximum

m/s	Rotation	Oscillant	Linéaire
en continu	1,5	1,1	5
à courte durée	3,5	2,5	10

Tableau 02: Vitesses de glissement maxi

Vitesses de glissement admissibles

L´ iglidur® X a été conçu pour des vitesses plus élevées que les autres paliers iglidur®. Sa grande résistance aux températures élevées ainsi que sa forte conductivité thermique le permettent. Les valeurs pv de 1,32 MPa · m/s maximum le montrent déjà très clairement. Dans ce cas, seules des forces radiales minimales sont exercées sur le palier. Aux vitesses indiquées, le frottement peut en effet provoquer une hausse de la température jusqu'à sa limite admissible en continu.

Vitesse de glissement

Facteur p x v et lubrification

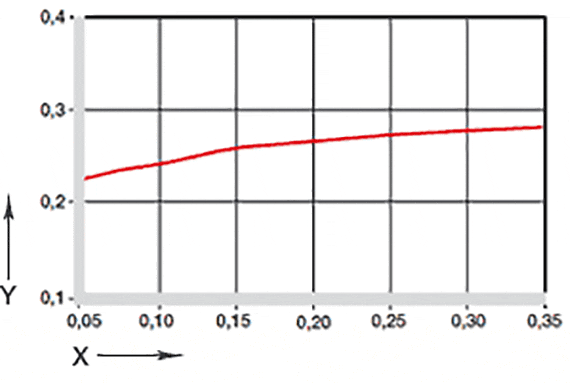

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

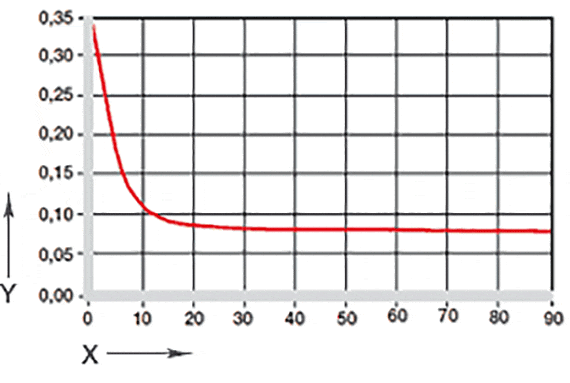

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Tout comme la résistance à l´usure, le coefficient de frottement μ (graphiques 04 et 05) varie aussi en fonction de la charge.

iglidur® X	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,09 - 0,27	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement de l´iglidur® X avec de l´acier (Ra = 1 μm, 50 HRC)

Coefficients de frottement

Résistance à l'usure

Matériaux d’arbres

Le frottement et l’usure dépendent aussi largement du matériau de l’arbre. Les arbres trop lisses entraînent une hausse du coefficient de frottement des paliers. les surfaces polies d'une rugosité moyenne Ra comprise entre 0,6 et 0,8 μm sont idéales.

Les graphiques 06 et 07 présentent un extrait des résultats de tests effectués avec des paliers lisses en iglidur® X combinés à des arbres en différents matériaux. Veuillez nous contacter si le matériau d’arbre que vous envisagez d’utiliser n’est pas parmi ceux pour lesquels des résultats de tests sont fournis ici.
Matériaux d'arbre

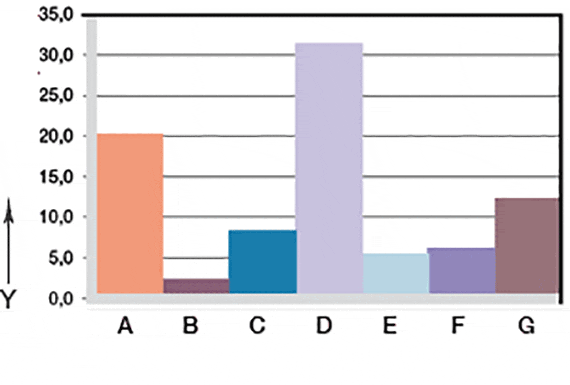

Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

Y = usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, chromé trempé
E = St37
F =V2A
G = X90

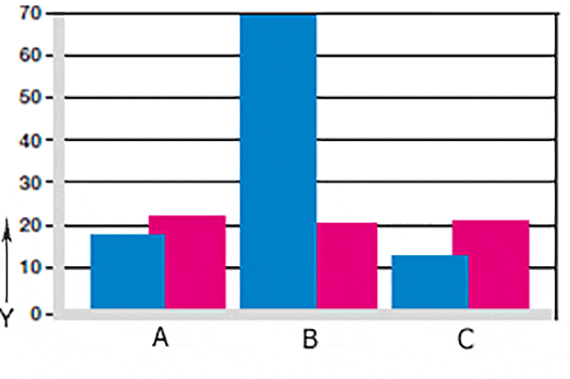

Graphique 07 : Usure en rotation et en oscillation avec des arbres en différents matériaux, p = 2 MPa

Y = usure [μm/km]

A = Cf53
B = trempé chromé
C = V2A

bleu = en rotation
rose = en oscillation

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® X F10 [mm]	Housing H7 [mm]
jusqu'à 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 bis 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 bis 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 bis 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 bis 30	0 - 0,052	+0,020 +0,104	0 +0,021
> 30 bis 50	0 - 0,062	+0,025 +0,125	0 +0,025
> 50 bis 80	0 - 0,074	+0,030 +0,150	0 +0,030

Tableau 07 : Tolérances importantes en vertu de ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses en iglidur® X sont des paliers standard pour les arbres tolérancés h (recommandation : h9 minimum). Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers se règle de lui-même avec une tolérance F10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).

Autres propriétés

Agent	Tenue
Alcools	+
Hydrocarbures	+
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	+
Acides forts	-
Bases diluées	+
Bases fortes	+

+ bonne tenue 0 tenue relative - mauvaise tenue
Toutes les données sont pour température ambiante [+20 °C] Tableau 05 : Résistance chimique de l´iglidur® X

Propriétés électriques

Résistance spécifique	< 10⁵ Ωcm
Résistance superficielle	< 10³ Ω

Résistance aux produits chimiques

Les Paliers Lisses iglidur® X résistent à presque tous les agents chimiques. En règle générale, seuls les acides concentrés les attaquent.

Rayonnements radioactifs

Les paliers lisses en iglidur® X résistent aux rayons jusqu´à une intensité de 1 · 10⁵ Gy.

Résistance aux UV

Le rayonnement ultraviolet et les autres influences climatiques ne modifient aucunement les excellentes propriétés du matériau iglidur® X.

Vide

Les Paliers Lisses iglidur® X peuvent presque toujours être employés dans le vide. L'évaporation est minime.

Propriétés électriques

Les Paliers Lisses iglidur® X sont conducteurs.

Domaines d’application type
