iglidur® UW500 - Données du matériau

Tableau de matériaux

Propriétés générales	Unité	iglidur® UW500	Procédure de test
Densité	g/cm³	1,49
Couleur		noir
Absorption maxi d'humidité à 23°C / 50% H.R.	% de poids	0,1	DIN 53495
Absorption d'eau maxi³⁾	% de poids	0,5
Coefficient de frottement dynamique contre l'acier	μ	0,20-0,36
Valeur pv, maxi (à sec)	MPa x m/s	0,35
Propriétés mécaniques
Module d'élasticité transversale	MPa	16.000	DIN 53457
Résistance à la flexion à 20°C	MPa	260	DIN 53452
Pression de surface statique admissible (20°C)	MPa	140
Résistance à la compression (axiale)	MPa	140
Dureté Shore D		86	DIN 53505
Propriétés physiques et thermiques
Température supérieure d'utilisation en continu	°C	+250
Température maximum d'emploi à courte durée	°C	+300
Température ambiante maximum à courte durée¹⁾	°C	+300
Température inférieure d'utilisation	°C	-100
conductivité thermique	W/m x K	0,60	ASTM C 177
Coefficient de dilatation thermique (à 23°C)	K^-1 x 10^-5	4	DIN 53753
Propriétés électriques
Résistance spécifique	Ωcm	< 10⁹	DIN CIE 93
Résistance superficielle²⁾	Ω	< 10⁹	DIN 53482

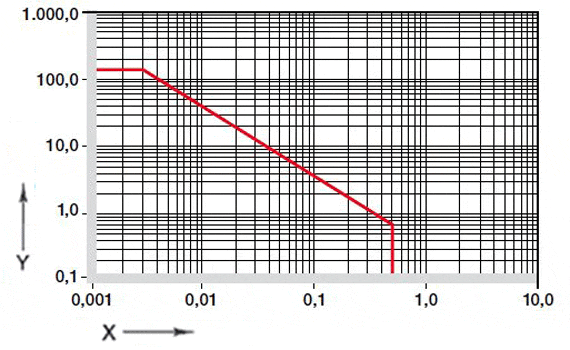

Fig. 01 : Facteurs p x v admissibles des Paliers en iglidur® UW500 d´une épaisseur de 1 mm à sec avec un arbre en acier, à +20 °C, dans un alésage en acier

X = vitesse de glissement [m/s]
Y = charge [MPa]

Les Paliers Lisses iglidur® UW500 ont été mis au point pour les applications en immersion à hautes températures. Parmi ces applications on trouve, par exemple, les pompes à eau dans la construction automobile mais aussi les instruments médicaux ou les équipements des secteurs dérivés. A moins que le service en immersion ne soit clairement indiqué, les information portées dans ce chapitre font référence à l'iglidur® UW500 en fonctionnement à sec.

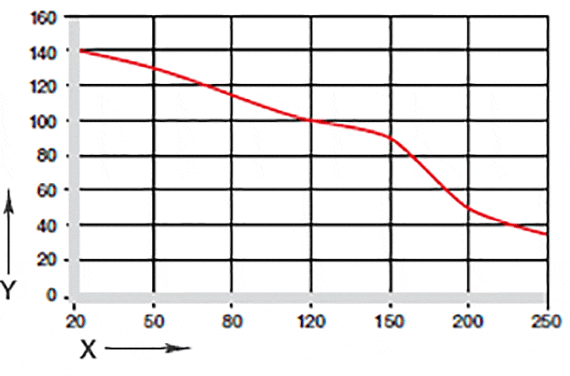

Fig. 02 : Pression de surface maximum admissible en fonction de la température (140 MPa dans +20 °C)

X = Température[°C]
Y = charge [MPa]

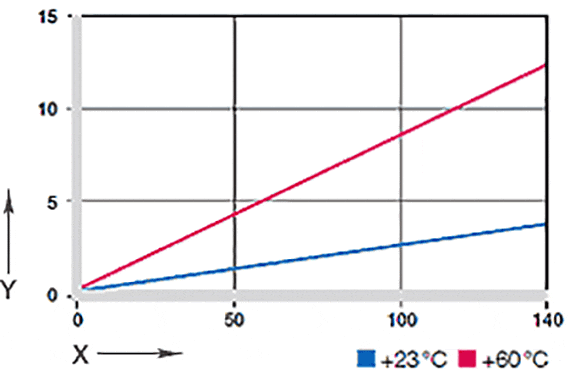

Fig. 03 : Déformation du matériau soumis à des charges et à des températures

X = Charge [MPa]
Y = Déformation [%]

Propriétés mécaniques

La pression de surface maximale recommandée est une caractéristique mécanique du matériau. Des conclusions quant à la tribologie ne peuvent en être tirées. La résistance à la compression des Paliers Lisses en iglidur® UW500 diminue à mesure que la température augmente. La fig. 02 illustre bien ce phénomène.

Le graphique 03 montre la déformation élastique des paliers lisses en iglidur® UW500 sous l´effet de charges radiales.

m/s	Rotation	Oscillant	Linéaire
en continu	0,8	0,6	2
à courte durée	1,5	1,1	3

Tableau 02: Vitesse de glissement maximale

Vitesses de glissement admissibles

Les Paliers Lisses en iglidur® UW500 peuvent être utilisés pour une vaste gamme d´applications, tant à sec que dans des liquides. La lubrification hydrodynamique qui se produit en immersion à vitesse élevée permet d´avoir des vitesses de glissement nettement supérieures à 1,5 m/s.

Vitesse de glissement

Facteur p x v et lubrification

iglidur® UW500	Températures d'emploi
minimum	- 100 °C
maximum, en continu	+ 250 °C
maximum, à courte durée	+ 300 °C
Fixation axiale supplémentaire à partir de	+ 150 °C

Tableau 03: Températures limites pour l'iglidur® UW500

Températures

L´iglidur® UW500 peut être utilisé pour des applications à des températures d´emploi en continu de +150 °C. Ces températures peuvent même dépasser les +200 °C si les paliers sont bien fixés. L´iglidur® UW500 compte parmi les matériaux iglidur® les plus résistants aux températures élevées. Une sécurisation supplémentaire est nécessaire aux températures supérieures à +150 °C.

Températures, coefficient de dilatation thermique

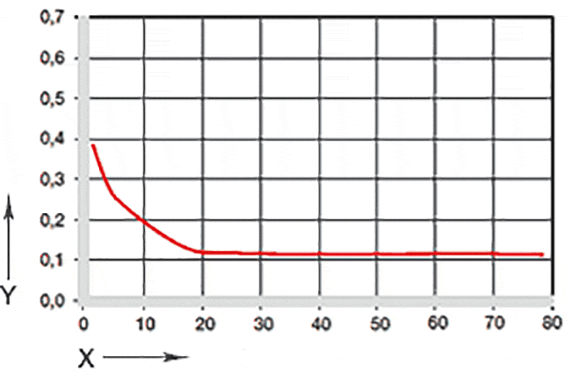

Fig. 04 : Coefficients de frottement en fonction de la vitesse de glissement, p = 0,75 MPa

X = Vitesse de glissement [m/s]
Y = Coefficient de frottement μ

Fig. 05 : Coefficients de frottement en fonction de la charge, v = 0,01 m/s

X = Charge [MPa]
Y = Coefficient de frottement μ

Frottement et usure

Les graphiques 04 et 05 montrent le coefficient de frottement des paliers lisses en iglidur® UW500 en fonction de la vitesse de glissement et de la charge. Le frottement et l´usure dépendent aussi fortement du matériau de l´arbre. C'est avec des surfaces polies d'une rugosité moyenne Ra comprises entre 0,1 et 0,4 µm que l'on obtient les meilleurs résultats.

iglidur® UW500	Fonctionnement à sec	Graisse	Huiles	Eau
Coefficients de frottement µ	0,2 - 0,36	0,09	0,04	0,04

Tableau 04 : Coefficient de frottement de l´iglidur® UW500 avec de l´acier
(Ra = 1 µm, 50 HRC)

Coefficients de frottement

Résistance à l'usure

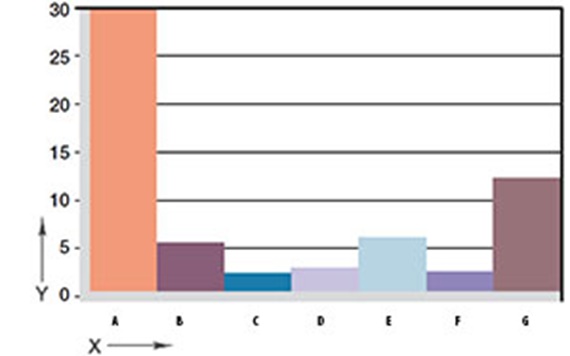

Graphique 06 : usure en rotation avec des arbres en différents matériaux

Fig. 06 : usure, application rotative avec différents matériaux d'arbre, p = 1 MPa, v = 0,3 m/s

X = Matière d´arbres
Y = Usure [μm/km]

A = alu, anodisé dur
B = acier de décolletage
C = Cf53
D = Cf53, trempé chromé
E = St37
F = 304L
G = X90

Matériaux d'arbres

Le graphique 06 montre un extrait des résultats de tests effectués avec des arbres en différents matériaux combinés à des paliers lisses en iglidur® UW500.

Matériaux d'arbres

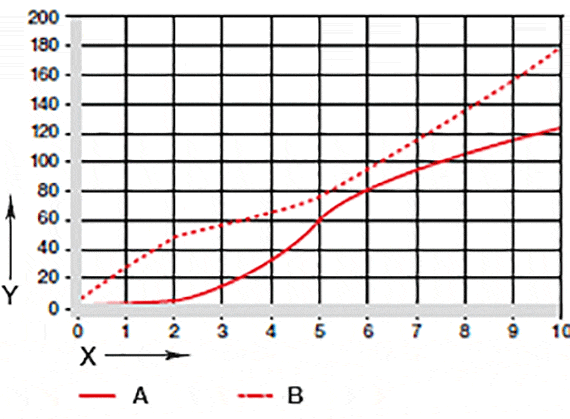

Graphique 07 : Usure en oscillation et en rotation avec un arbre enCf53, en fonction de la charge

X = Charge [MPa]
Y = Usure [μm/km]

A = en rotation
B = oscillant

Agents	Tenue
Alcools	+
Hydrocarbures	+
Graisses, huiles sans additifs	+
Carburants	+
Acides dilués	+
Acides forts	+
Bases diluées	+
Bases fortes	+

+ bonne tenue 0 tenue relative - mauvaise tenue
Ces données concernent la résistance chimique à température ambiante[+20 °C]
Tableau 05 : Résistance chimique de l´iglidur® UW500

Propriétés électriques

Résistance spécifique	> 10⁹ Ωcm
Résistance superficielle	> 10⁹ Ω

Les Paliers Lisses en iglidur® UW500 sont conducteurs.

Résistance aux produits chimiques

Les Paliers Lisses en iglidur® UW500 ont une résistance presque universelle aux produits chimiques. Seuls l'acide nitrique concentré et l'acide sulfurique l'attaquent.

Rayonnements radioactifs

Les Paliers Lisses en iglidur® UW500 résistent aux rayons radioactifs d´une intensité allant jusqu´à 1 x 10⁵Gy. Les Paliers Lisses iglidur® UW500 font partie des Paliers les plus résistants au rayonnement de la gamme iglidur®. L´iglidur® UW500 résiste extrêmement bien aux rayons gamma durs et tient sans conséquences négatives notables sur ses propriétés face à une dose de 1.000 Mrad. Il supporte également un rayonnement alpha ou bêta de 10 000 Mrad sans conséquences.

Résistance aux UV

Les excellentes propriétés du matériau iglidur® UW500 ne se modifient pas sous l´effet des rayons UV et d´autres influences climatiques.

Vide

Les Paliers Lisses en iglidur® UW500 peuvent aussi être utilisés de façon quasi illimitée sous vide. L'évaporation est minime.

Gammes de produits disponibles

Les Paliers Lisses iglidur® UW500 sont fabriqués sur commande.

Maximum moisture absorption
dans +23 °C/50 % r. F.	0,1 % du poids
Absorption maxi d'eau	0,5 % du poids

Tableau 06 : Absorption d´humidité

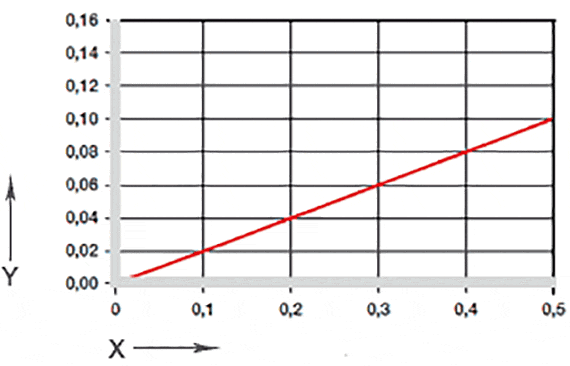

Graphique 10 : Influence de l´absorption d´humidité

X = Absorption d´humidité [% de poids]
Y = Réduction Ø intérieur [%]

Absorption d'humidité

L´absorption d´humidité des Paliers Lisses en iglidur® UW500 est extrêmement réduite. Elle est inférieure à 0,1 % de leurs poids en climat normal. De ce fait, les Paliers Lisses en iglidur® UW500 peuvent même être montés sous l´eau sans avoir à adapter les conditions de montage. L´absorption maximale d´eau est de l´ordre de 0,5 % du poids.

Diamètre d1 [mm]	Arbre h9 [mm]	iglidur® UW500 F10 [mm]	Housing H7 [mm]
jusqu'à 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 bis 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 bis 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 bis 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 bis 30	0 - 0,052	+0,020 +0,104	0 +0,021
> 30 bis 50	0 - 0,062	+0,025 +0,125	0 +0,025
> 50 bis 80	0 - 0,074	+0,030 +0,150	0 +0,030

Tableau 07 : Tolérances importantes en vertu de ISO 3547-1 après emmanchement

Tolérances de montage

Les Paliers Lisses en iglidur® UW500 sont des Paliers standard pour arbres tolérancés h (au moins h9 recommandé).

Les paliers sont conçus pour être emmanchés dans des logements à tolérance H7. Après mise en place dans un logement à la cote nominale, le diamètre intérieur des paliers se règle de lui-même avec une tolérance F10. Sur certaines tailles, la tolérance en fonction de l´épaisseur de paroi est quelque peu différente (cf. gamme de produits).
