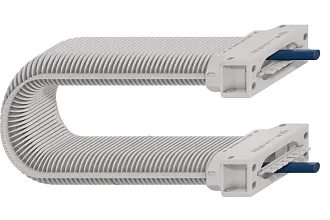

Chaînes porte-câbles pour salles blanches e-skin® soft

Avec un matériau plus souple, une hauteur de montage réduite <200 mm, remplissage flexible et un raccourcissement à volonté.

Domaines d’application type : Applications en salles blanches avec un espace de montage réduit, courses courtes, production de semi-conducteurs, production de panneaux LCD/LED.

Améliorer la technicité

Améliorer la technicité

  • 32 % de hauteur de montage de moins que l'e-skin
  • Espace de montage de 135 mm
  • Rayons de courbure de 40 à 100 mm
  • 6 dB(A) de moins que les « Clean Cables » courants
Baisser les coûts

Baisser les coûts

  • Montage rapide grâce au principe d'ouverture à fermeture éclair
  • Pas de minimum de commande, disponible à partir de l'unité
  • Respect des câbles grâce à un rayon de courbure minimum défini
  • Entretien et inspection faciles des câbles
Preuves

Preuves

Durabilité

Durabilité

  • 99 % d'économies de matériau possibles en cas d'échange de câble, seul le câble et non le système entier ayant besoin d'être changé
  • Faites recycler vos chaînes porte-câbles, quel qu’en soit le fabricant, en les confiant au  « programme de recyclage chainge » igus
  • igus soutient l'économie circulaire des polymères et investit dans le  recyclage chimique

e-skin soft SKS20

Gamme de produits :

Réf. Largeur intérieure Bi [mm] Largeur extérieure
Ba [mm]		 Hauteur intérieure
hi [mm]		 Hauteur extérieure
ha [mm]		 Rayon de courbure
R [mm]		 H D K
SKS20-033-02-1 1,3 1,97 0,79 0,98 2,17 5,91 4,92 11,81 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Eléments de fixation

Gamme de produits :

Réf. A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]		 G
[mm]
SK200-033-12-1-E-A 2,09 1,73 1,26 0,28 1,1 0,2 Sur demande Dans le panier
SK200-033-12ZB-1-E-A 2,09 1,73 1,26 0,28 1,1 0,2 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Division interne

Gamme de produits :

Réf.
SK20-2-H-5 Sur demande Dans le panier
SK20-2-H-5-1 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog
Réf.
110-30-J Sur demande Dans le panier
111-30-J Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

e-skin soft SKS28

Gamme de produits :

Réf. Largeur intérieure Bi [mm] Largeur extérieure
Ba [mm]		 Hauteur intérieure
hi [mm]		 Hauteur extérieure
ha [mm]		 Rayon de courbure
R [mm]		 H D K
prêt pour l'expédition en 2 jours ouvrables SKS28-068-02-1 2,68 3,74 1,1 1,57 2,17 5,91 5,12 10,47 211,94 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

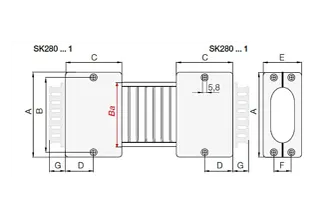

Eléments de fixation

Gamme de produits :

Réf. A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]		 F [mm] G
[mm]
prêt pour l'expédition en 12 jours ouvrables SK280-068-12-1-E-A 4,09 3,62 2,68 1,38 1,81 0,83 0,71 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables SK280-068-12ZB-1-E-A 4,09 3,62 2,68 1,38 1,81 0,83 0,71 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Division interne

Gamme de produits :

Réf.
prêt pour l'expédition en 2 jours ouvrables SK28-1-01 1,09 USD Dans le panier
prêt pour l'expédition en 2 jours ouvrables SK28-1-1-01 1,21 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog
Réf.
110-66-J Sur demande Dans le panier
111-66-J Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

e-skin soft SKS40

Gamme de produits :

Réf. Largeur intérieure Bi [mm] Largeur extérieure
Ba [mm]		 Hauteur intérieure
hi [mm]		 Hauteur extérieure
ha [mm]		 Rayon de courbure
R [mm]		 H D K
SKS40-085-02-1 3,35 4,65 1,5 2,24 3,94 13,78 11,81 27,28 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Eléments de fixation

Gamme de produits :

Réf. A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]		 E
[mm]		 F [mm] G
[mm]
prêt pour l'expédition en 12 jours ouvrables SK400-085-12-1-E-A 4,92 4,45 2,68 1,38 2,6 1,61 0,71 Sur demande Dans le panier
prêt pour l'expédition en 12 jours ouvrables SK400-085-12ZB-1-E-A 4,92 4,45 2,68 1,38 2,6 1,61 0,71 Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

Division interne

Gamme de produits :

Réf.
SK40-1-01 1,39 USD Dans le panier
SK40-1-1-01 1,39 USD Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog
Réf.
110-82-J Sur demande Dans le panier
111-82-J Sur demande Dans le panier
En savoir plus sur la pièce sélectionnée :
3D-CAD 3D-CAD
Demande d'échantillons Demande d'échantillons
Demande de prix Demande de prix
myCatalog myCatalog

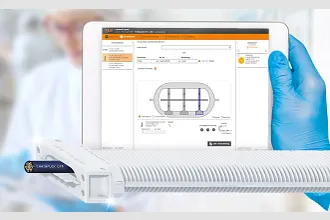

Configurateur de divisions internes chaîne e-skin

Configurateur de divisions internes pour la chaîne e-skin

Le configurateur de division interne pour les gaines annelées e-skin vous permet de créer des variantes de remplissage en quelques secondes et de configurer des gaines annelées e-skin complètes avec division interne et éléments de fixation.
  • Utilisation simple
  • Pas d'erreurs de remplissage grâce à des règles intégrées
  • Génération automatique d'une nomenclature et d'un plan coté
  • Demande de renseignements et commande simples de la gaine annelée complète avec câbles chainflex et divisions internes dans la configuration souhaitée
Configurer la division interne

Demander un échantillon gratuit !

Vous vous intéressez à notre produit e-skin soft mais vous souhaitez le voir pour pouvoir prendre une décision vraiment avisée ?
En demander un échantillon gratuit

Détails techniques

1 Eléments de fixation : robustes, avec serre-câbles intégrés

2 Espace de montage réduit : petits rayons de courbure

3 Utilisation en autoportance grâce à des butées sur la coque supérieure d'e-skin

4 Salles blanches ISO Classe 1 : quasiment pas d'usure

5 Respect des câbles : rayon de courbure minimal

6 Montage aisé : ouverture de la coque supérieure et de la coque inférieure pour un remplissage simple

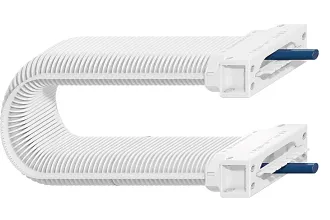

e-skin

Gaine annelée courante

igus e-skin

Rayon de courbure gaine annelée Les gaines annelées ont le même rayon de courbure sur toute leur longueur.
Coque supérieure/inférieure e-skin e-skin se compose de deux coques (supérieure et inférieure). Le mouvement peut être défini par configuration des coques.
Rigidité intrinsèque des gaines annelées Les gaines annelées n'ont pas ou peu de rigidité intrinsèque.
e-skin petites longueurs autoportantes e-skin convient aux petites longueurs autoportantes dans un espace de montage réduit (2) et a un rayon de courbure fixe (5).
Force agissant latéralement Pas ou peu de stabilité face à des forces latérales.
Stabilité latérale d'e-skin Stabilité latérale grâce à la géométrie ovale (6) d'e-skin.
e-skin Les gaines annelées ne peuvent pas être utilisées en autoportance.
e-skin pour petites longueurs autoportantes Le système e-skin se tient lui-même et peut être utilisé pour de petites longueurs autoportantes.
e-skin Les gaines annelées pour applications dynamiques ne s'ouvrent pas.
Rayon externe e-skin e-skin s'ouvre dans le rayon externe et permet un remplissage rapide.
Espace intérieur e-skin L'espace intérieur des gaines annelées ne peut être subdivisé.
Division interne e-skin e-skin peut être doté de divisions internes.

Produit testé pour la pratique dans le laboratoire de tests igus

Essai de longue durée


Essai de longue durée

Mise au point pour les applications en salle blanche, la gaine e-skin a effectué 6,4 millions de cycles de tests à 3 m/s en conditions réelles dans le laboratoire igus.
Essai de flexion


Essai de flexion

L'essai de flexion standard montre bien la souplesse de l'e-skin soft. Elle se plie encore en présence de charges sous l'effet desquelles d'autres chaînes porte-câbles casseraient déjà.
Mesure du niveau de pression acoustique

Mesure du niveau de pression acoustique

Cet essai montre que les gaines annelées e-skin et les chaînes porte-câbles ultra plates e-skin flat pour salles blanches sont peu bruyantes. Comparée aux mêmes types de chaîne de concurrents, la chaîne e-skin flat a un niveau sonore de 29 dB(A) seulement.
Câbles pour salles blanches

Câbles convenant aux applications en salles blanches

  • 918 types de câbles certifiés salles blanches IPA Classe 1
  • 166 types de câbles certifiés salles blanches IPA Classe 2
  • Gaines en matériaux très résistants à l'usure
  • Produits testés et garantis 36 mois
Câbles pour salles blanches
