iglide® Q - Données matérielles

Caractéristiques générales	Unité	iglide® Q	Méthode d'essai
Densité	g/cm³	1.40
Couleur		Noir
Absorption maximale d'humidité à 73° F/50% R. H.	Wt.-%	0.9	DIN 53495
Absorption maximale d'eau	Wt.-%	4.9
Coefficient de frottement de surface, dynamique, contre l'acier	µ	0.05 - 0.15
valeur p x v, max. (sec)	psi x fpm	16,000
Propriétés mécaniques
Module d'élasticité	psi	652,700	DIN 53457
Résistance à la traction à 68° F	psi	17,400	DIN 53452
Résistance à la compression	psi	12,910
Pression statique admissible à la surface (68° F)	psi	14,500
Dureté Shore D		83	DIN 53505
Propriétés physiques et thermiques
Température d'application maximale à long terme	°F	275
Température d'application maximale à court terme	°F	311
Température minimale d'application	°F	-40
Conductivité thermique	[W/m x K]	0.23	ASTM C 177
Coefficient de dilatation thermique (à 73° F)	[K^-1 x 10^-5	5	DIN 53752
Propriétés électriques
Résistance au volume particulier	Ωcm	> 10¹⁵	DIN IEC 93
Résistance de la surface	Ω	> 10¹²	DIN 53482

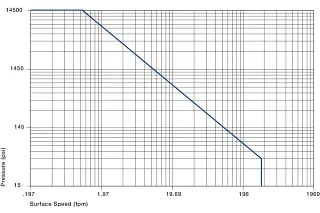

Valeurs p x v autorisées
Pour les bagues en plastique iglide® Q avec une épaisseur de paroi de 0,039 pouce en fonctionnement à sec contre un arbre en acier, à 68° F, installé dans un boîtier en acier.

Les bagues en plastique iglide® Q ont été spécialement conçues pour les charges extrêmes. Sous des charges élevées, iglide® Q figure parmi les matériaux iglide® qui présentent de loin la meilleure résistance à l'usure. A partir d'une charge radiale de 3625 psi, il surpasse même les bagues fabriquées en iglide® L280, un matériau très résistant à l'usure. Des lubrifiants solides particuliers, intégrés dans le matériau de manière extrêmement fine, veillent à ce que le fonctionnement à sec sans entretien soit garanti quelle que soit la charge.

Résistance à la compression

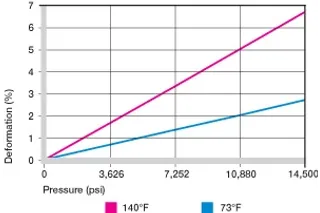

iglide® Q est un matériau utilisé lorsque des charges élevées supérieures à 7250 psi sont requises. Le graphique montre la déformation élastique de l'iglide® Q sous l'effet de charges radiales. Sous la pression de surface maximale recommandée de 14 500 psi, la déformation à température ambiante est inférieure à 3 %.

Pression de surface, charge

Vitesses autorisées en surface

Sous des charges radiales extrêmes, les bagues en plastique iglide® Q peuvent atteindre les valeurs p x v maximales, qui sont possibles en fonctionnement à sec avec les bagues en plastique. Bien que les bagues en plastique iglide® Q présentent les plus grands avantages en cas de charges élevées et de faibles vitesses, il est également possible d'atteindre des vitesses de surface élevées grâce aux excellents coefficients de frottement de ces bagues. Les valeurs indiquées dans le tableau montrent la vitesse à laquelle la température augmente jusqu'à la valeur maximale autorisée en raison du frottement.

fpm	Rotation	Oscillant	Linéaire
Constant	196	137	984
Court terme	393	275	1181

vitesse de la surfacevaleur p x v, lubrification

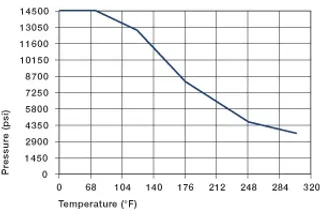

Pression de surface maximale recommandée en fonction de la température

Températures
Les bagues en plastique iglide® Q conservent leur excellente résistance à l'usure même à des températures élevées. La température maximale d'utilisation à long terme est de 275° F. A court terme, le matériau tolère même 311° F. En raison de diverses influences environnementales, l'ajustement serré des bagues peut également diminuer à basse température. Pour cette raison, il peut s'avérer nécessaire de fixer la douille dans l'alésage. Il faut également noter que le coefficient de frottement augmente fortement en fonction de la température à partir d'environ 212° F.

iglide® Q	Température d'application
Plus bas	- 40 °F
Supérieure, à long terme	+ 275 °F
Supérieure, à court terme	+ 311 °F
Sécurisation axiale supplémentaire	+ 122 °F

Température

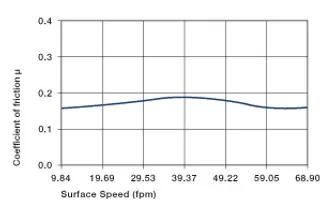

Coefficients de frottement dépendant de la vitesse de la surface

Frottement et usure
De nombreuses bagues en plastique fonctionnant à sec présentent des coefficients de frottement décroissants avec l'augmentation de la charge. iglide® Q surpasse les autres bagues iglide® qui, sous des charges élevées, présentent pourtant d'excellents coefficients de frottement. Peu après la courte période de rodage, le coefficient de frottement diminue pour atteindre sa valeur finale. Grâce à ces faibles coefficients de frottement, iglide® Q est le matériau idéal pour les bagues qui doivent présenter une résistance maximale à l'usure en cas de charges extrêmes.

Le contre-pièce a également une influence significative sur le frottement et l'usure. Les arbres extrêmement lisses augmentent le coefficient de frottement de la bague. Pour les applications à fortes charges, nous recommandons des surfaces trempées et rectifiées avec une rugosité moyenne de 6 à 12 rms.

iglide® Q	Secs	Graisse	Huile	L'eau
Coefficients de frottement µ	0.05 - 0.15	0.09	0.04	0.04

les coefficients de frottementrésistance à l'usure

Coefficients de frottement en fonction de la charge

Coefficients de frottement dépendant de la surface de l'arbre

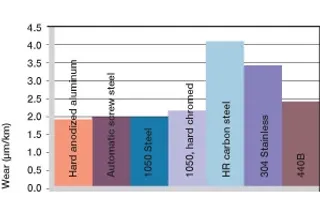

Usure, application rotative avec différents matériaux d'arbre

Matériaux de l'arbre
Les graphiques montrent les résultats des essais effectués sur différents matériaux d'arbres avec des bagues en plastique iglide® Q.

Les bagues en plastique iglide® Q ont un taux d'usure moyen plus élevé à faible charge que les bagues en iglide® J ou iglide® L280. Cependant, la force des bagues en plastique iglide® Q réside dans leur résistance à l'usure en cas de fortes charges et en fonctionnement oscillant. Dans les mouvements oscillants, iglide® Q est le plus performant contre les arbres en acier chromé dur ou usiné.

Veuillez nous communiquer avec si le matériau de l'arbre que vous avez choisi ne figure pas dans cette liste.

Matériaux de l'arbre

Usure de divers matériaux d'arbre dans les opérations de rotation

Usure avec différents matériaux d'arbre, mouvement oscillant et rotatif

Les bagues en plastique iglide® Q sont des bagues standard pour les arbres avec une tolérance h (minimum recommandé h9).

Après l'installation dans un alésage de logement avec une tolérance H7, le diamètre intérieur de la douille s'ajuste automatiquement à la tolérance E10.

Diamètre d1 [inch]	Arbre h9 [inch]	iglide® Q E10 [inch]
Jusqu'à 0,019685	0 - 0.0009843	+0.000551 + 0.0021260
> 0,1181 à 0,2362	0 - 0.0011811	+0.000787 + 0.0026771
> 0,2362 à 0,3937	0 - 0.0014173	+0.000984 + 0.0032677
> 0,3937 à 0,7087	0 - 0.0016929	+0.001260 + 0.0040157
> 0,7087 à 1,1811	0 - 0.0020472	+0.001575 + 0.0048819
> 1,1811 à 1,9685	0 - 0.0024409	+0.001969 + 0.0059055
> 1,9685 à 3,1496	0 - 0.0029134	+0.002362 + 0.0070866

Tolérances

Résistance aux produits chimiques

Les bagues en plastique iglide® Q ont une bonne résistance aux produits chimiques. Elles présentent une excellente résistance aux solvants organiques, aux carburants, aux huiles et aux graisses.

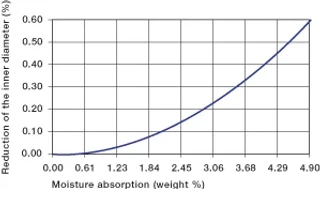

Le matériau n'est que partiellement résistant aux acides faibles et aux alcalis. L'absorption d'humidité des bagues en plastique iglide® Q est d'environ 0,9 % dans des conditions climatiques normales. La limite de saturation en eau est de 4,9%. Il convient d'en tenir compte en fonction des conditions d'application.

Rayons radioactifs

Les bagues en plastique iglide® Q sont résistantes aux radiations jusqu'à une intensité radioactive de 3 x 10² Gy.

Résistance aux UV

Les propriétés tribologiques des bagues en plastique iglide® Q restent largement constantes sous les influences climatiques. Cependant, une fragilisation mineure se produit dans le matériau.

Vide

Lors de l'application sous vide, l'humidité potentiellement présente est dégazée. C'est pourquoi seules les bagues en plastique iglide® Q sèches sont adaptées au vide.

Moyen	Résistance
Alcool	+ à 0
Hydrocarbures chlorés	+
Graisses, huiles, sans additifs	+
Combustibles	+
Acides faibles	0 à -
Acides forts	-
Alcaline faible	+
Forte alcalinité	0
+ résistant 0 résistant sous conditions - non résistant

Propriétés électriques

Les bagues en plastique en iglide® Q sont électriquement isolantes.

Résistance au volume particulier	Résistance de la surface
> 10¹⁵ Ωcm	> 10¹² Ω
