iglide® J3 - données matérielles
| Caractéristiques générales | Unité | iglide® J3 | Méthode d'essai |
|---|---|---|---|
| Densité | g/cm³ | 1.42 | |
| Couleur | jaune | ||
| Absorption maximale d'humidité à 73°F/50% R. H. | Wt.-% | 0.3 | DIN 53495 |
| Absorption maximale d'humidité | Wt.-% | 1.3 | |
| Coefficient de frottement de surface, dynamique, contre l'acier | µ | 0.06 - 0.20 | |
| Valeur P x v, max. (sec) | psi x fpm | 14,000 |
| Propriétés mécaniques | Unité | iglide® J3 | Méthode d'essai |
|---|---|---|---|
| Module d'élasticité | psi | 391,600 | DIN 53457 |
| Résistance à la traction à 68° F | psi | 10,150 | DIN 53452 |
| Résistance à la compression | psi | 8,702 | |
| Pression de surface maximale recommandée (68° F) | psi | 6,527 | |
| Dureté Shore D | 73 | DIN 53505 |
| Propriétés physiques et thermiques | Unité | iglide® J3 | Méthode d'essai |
|---|---|---|---|
| Température supérieure d'application à long terme | °F | +194 | |
| Température supérieure d'application à court terme | °F | +248 | |
| Température d'application plus basse | °F | -58 | |
| Conductivité thermique | W/m x K | 0.25 | ASTM C 177 |
| Coefficient de dilatation thermique (à 73° F) | K^(-1) x 10^(-5) | 13 | DIN 53752 |
| Propriétés électriques | Unité | iglide® J3 | Méthode d'essai |
|---|---|---|---|
| Résistance au volume particulier | Ωcm | > 10^12 | DIN IEC 93 |
| Résistance de la surface | Ω | > 10^12 | DIN 53482 |

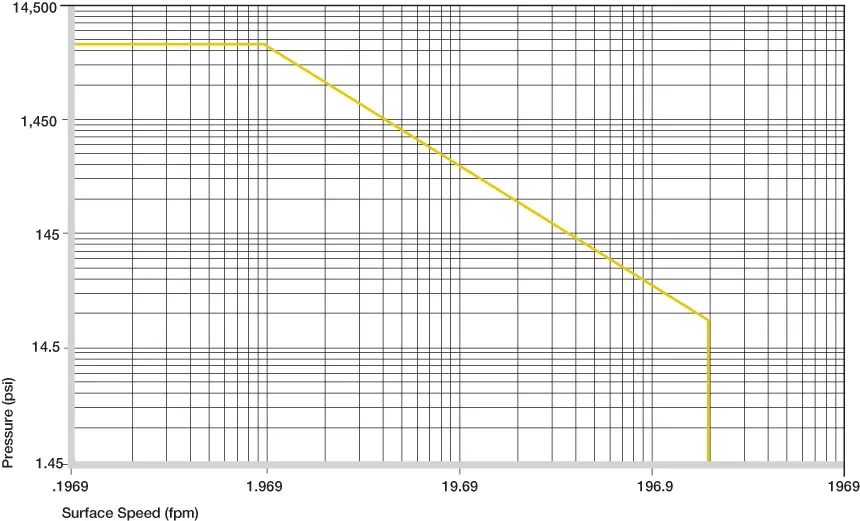

Valeurs p x v admissibles
Valeurs p x v admissibles pour les bagues en plastique iglide® J3 fonctionnant à sec contre un arbre en acier, à 68°F.
iglide® J3 est notre nouveau matériau qui offre une résistance accrue à l'usure à des charges faibles à moyennes et à des vitesses élevées. La durée de vie est jusqu'à 300% supérieure à celle de l'iglide® J - le matériau éprouvé des bagues d'endurance.
Déformation sous charge et températures
Pression de surface
Le graphique montre la déformation élastique de l'iglide® J3 sous l'effet de charges radiales. Sous la pression de surface maximale recommandée de 5 802 psi, la déformation est inférieure à 6 %. La déformation plastique est minimale jusqu'à une pression d'environ 14 500 psi. La déformation plastique possible dépend de la pression appliquée, ainsi que d'autres facteurs externes.
Vitesse maximale de la surface
Vitesses de surface autorisées
iglide® J3 a été développé pour des vitesses de surface moyennes à élevées. Les valeurs maximales indiquées dans le tableau ne peuvent être atteintes qu'à basse pression. Aux vitesses indiquées, le frottement peut provoquer une augmentation de la température jusqu'aux niveaux maximums autorisés. Dans la pratique, ce niveau de température est rarement atteint, en raison de la diversité des conditions d'application.
| fpm | Rotary | Oscillant | Linéaire |
|---|---|---|---|
| En continu | 295 | 216 | 1575 |
| Court terme | 591 | 413 | 1969 |
Températures
Pression statique maximale admissible recommandée pour l'iglide® J3 en fonction de la température
Les bagues en plastique iglide® J3 peuvent être utilisées entre -58°F et +194°F. La température maximale autorisée à court terme est de +248°F. Les températures régnant dans le système de bagues ont également une influence sur l'usure des bagues. L'usure augmente avec l'augmentation de la température, et l'influence est particulièrement marquée à partir d'une température de 194°F.
| iglide® J3 | Température d'application |
|---|---|
| Plus bas | -58 °F |
| Supérieure, à long terme | +194 °F |
| Supérieure, à court terme | +248 °F |
| Sécurisation axiale supplémentaire | +140 °F |
Friction et usure
Figure 2.4 : Coefficients de frottement en fonction de la vitesse de la surface, p = 108 psi

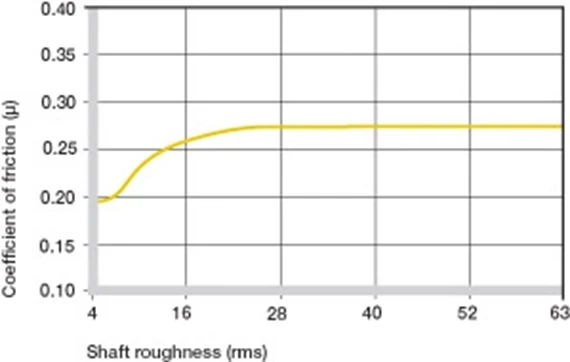

Tout comme la résistance à l'usure, le coefficient de frottement µ varie également en fonction de la charge. Le coefficient de frottement diminue avec l'augmentation de la charge, car il présente un minimum évident à des vitesses de surface allant jusqu'à 29 fpm. Le frottement et l'usure dépendent également, dans une large mesure, du matériau de l'arbre. Les arbres trop lisses augmentent à la fois le coefficient de frottement et l'usure de la bague. Pour iglide® J3, une surface rectifiée avec une rugosité moyenne de 4 à 12 rms est recommandée.
Coefficients de frottement pour iglide® J3 contre un arbre en acier**(Finition de l'arbre = 40 rms, 50 HRC)**
| iglide® J3 | Secs | Graisse | Huile | L'eau |
|---|---|---|---|---|
| Coefficients de frottement μ | 0.06-0.20 | 0.09 | 0.04 | 0.04 |
Usure, application rotative avec différents matériaux d'arbre, p = 108 psi, v = 98 fpm
Matériaux de l'arbre
Les graphiques de gauche montrent les résultats des essais effectués sur différents matériaux d'arbres avec des bagues en plastique fabriquées en iglide® J3. Le graphique montre que l'iglide® J3 peut être combiné avec différents matériaux d'arbre. À basse pression, les arbres en aluminium anodisé dur, en acier 440B et en acier 1050 se sont avérés les meilleurs. Mais même en combinaison avec d'autres matériaux d'arbres, à l'exception de l'acier de décolletage, les bagues en plastique iglide® J3 atteignent d'excellentes valeurs d'usure. Le graphique montre que la différence entre les matériaux des arbres augmente avec les charges. Les arbres en chrome dur ou en acier inoxydable 304 sont les plus performants à partir d'une pression de 290 psi dans un mouvement de rotation.
Le graphique ci-dessous à gauche compare les essais de rotation et d'oscillation. Avec une charge plus élevée, l'usure augmente davantage pour les mouvements rotatifs que pour les mouvements oscillants.
Résistance chimique
Les bagues en plastique iglide® J3 sont résistantes aux alcalis dilués et aux acides très faibles, ainsi qu'aux carburants et à toutes sortes de lubrifiants. Leur faible absorption d'humidité leur permet d'être utilisées dans des environnements humides ou mouillés. Les bagues en iglide® J3 sont résistantes à de nombreux produits de nettoyage utilisés dans l'industrie alimentaire.
+ résistant
0 partiellement résistant
- non résistant
| Moyen | Résistance |
|---|---|
| Alcools | + |
| Hydrocarbures chlorés | + |
| Graisses, huiles, sans additifs | + |
| Combustibles | + |
| Acides faibles | 0 à - |
| Acides forts | - |
| Alcaline faible | + |
| Forte alcalinité | + à 0 |
Effet de l'absorption d'humidité sur les bagues en plastique iglide® J3
Rayons radioactifs
Résistant jusqu'à une intensité de rayonnement de 1 x 104 Gy
Résistance aux UV
Les bagues en plastique iglide® J3 changent de couleur sous l'influence des rayons UV. Cependant, la dureté, la résistance à la compression et la résistance à l'usure du matériau ne se dégradent pas.
Vide
Lors d'une application sous vide, l'humidité potentiellement présente est dégazée. C'est pourquoi seules les bagues en plastique iglide® J3 sèches sont adaptées au vide.
Propriétés électriques
Propriétés électriques de l'iglide® J3 (isolant électrique)
| Résistance au volume particulier | > 10^12 Ωcm |
| Résistance de la surface | > 10^12 Ω |
Tolérances d'installation
Les bagues en plastique iglide® J3 sont des bagues standard pour les arbres avec une tolérance h (minimum recommandé h9). Les bagues sont conçues pour être montées à la presse dans un logement avec une tolérance h7. Après l'installation dans un logement de diamètre nominal, le diamètre intérieur de la douille s'ajuste automatiquement à la tolérance E10. Par rapport à la tolérance d'installation, le diamètre intérieur varie en fonction de l'absorption d'humidité.
| Diamètre d1 [mm] | Arbre h9 [mm] | iglide® J3 E10 [mm] | Logement H7 [mm] |
|---|---|---|---|
| Jusqu'à 3 | 0 - 0.025 | +0,014 +0.054 | 0 +0.010 |
| > 3 à 6 | 0 - 0.030 | +0,020 +0.068 | 0 +0.012 |
| > 6 à 10 | 0 - 0,036 | +0,025 +0.083 | 0 +0.015 |
| > 10 à 18 ans | 0 - 0.043 | +0,032 +0.102 | 0 +0.018 |
| > 18 à 30 ans | 0 - 0.052 | +0,040 +0.124 | 0 +0.021 |
| > 30 à 50 | 0 - 0.062 | +0,050 +0.150 | 0 +0.025 |
| > 50 à 80 | 0 - 0.074 | +0,060 +0.180 | 0 +0.030 |
| > 80 à 120 | 0 - 0.087 | +0,072 +0.212 | 0 +0.035 |
| > 120 à 180 | 0 - 0.100 | +0,085 +0.245 | 0 +0.040 |
